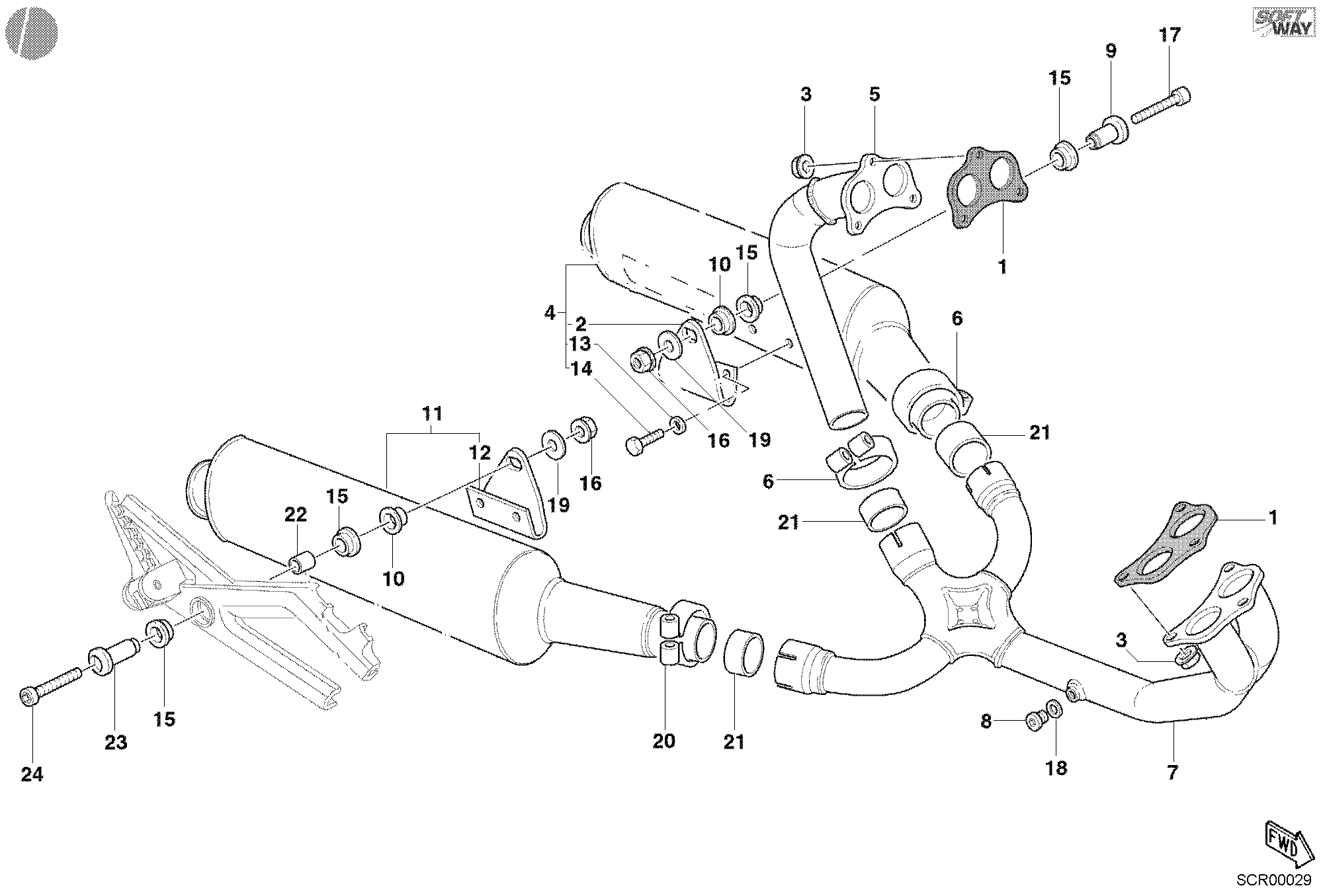

24 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 79010012A | Joint tuyau échappement | 2 |
| 2 | 57610381A | Support silencieux gauche | 1 |
| 3 | 74810241A | Ecrou | 6 |
| 4 | 57410502E | Silencieux gauche | 1 |
| 5 | 57110391A | Tuyau échappement vertical | 1 |
| 6 | 74110231A | Collier | 2 |
| 7 | 57010391A | Tuyau échappement horizontal | 1 |
| 8 | 78020011A | Bouchon complète | 2 |
| 9 | 71110901A | Douille | 1 |
| 10 | 71610551A | Entretoise | 2 |
| 11 | 57310502E | Silencieux droit | 1 |
| 12 | 57610391A | Support silencieux droite | 1 |
| 13 | 85250041C | Rondelle 8.4X17X1.6 | 4 |
| 14 | 77051219E | Vis te M8X16 | 4 |
| 15 | 76410011A | Silentbloc | 4 |
| 16 | 729906FN1 | Écrou M6 | 2 |
| 17 | 77950031A | Vis M6X35 | 2 |
| 18 | 42020010A | Joint en cuivre 11.9X8.2X2 | 1 |
| 19 | 000030326 | Rondelle 6.4X25X1.5 | 2 |
| 20 | 74110261A | Collier | 1 |
| 21 | 79110461A | Entretoise | 3 |
| 22 | 85211181A | Rondelle | 1 |
| 23 | 71110901B | Douille | 1 |
| 24 | 77950181A | Vis | 1 |
