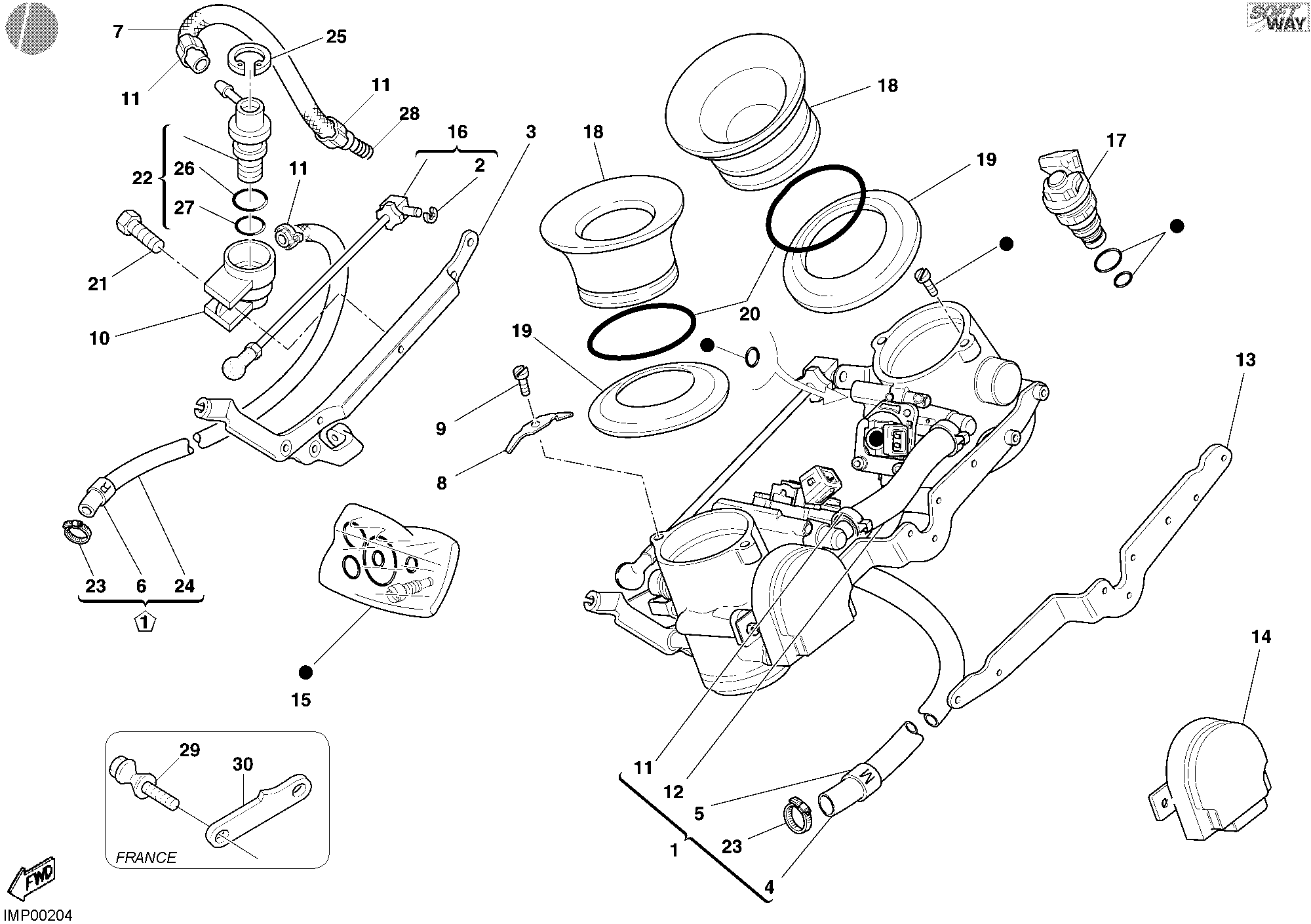

30 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 28240561A | Corps papillon | 1 |
| 2 | 88450101A | Bague benzing 3.2mm din 6799 | 1 |
| 3 | 83011721A | Equerre | 1 |
| 4 | 59011621A | Tuyau refoulement | 1 |
| 5 | 74140401A | Collier M | 1 |
| 6 | 74140411A | Collier R | 1 |
| 7 | 59011611A | Tuyau | 1 |
| 8 | 79910522A | Ressort | 4 |
| 9 | M470412 | Vis | 4 |
| 10 | 83010912A | Support | 1 |
| 11 | 28740241B | Collier click 16.8mm | 6 |
| 12 | 59010801A | Tuyau | 1 |
| 13 | 83011211A | Support connecteur | 1 |
| 14 | 28440011B | Potentiometre pf09/04 | 1 |
| 15 | 28740291A | Kit de réparation | 1 |
| 16 | 28740271A | Tirant | 1 |
| 17 | 28040051A | Injector | 2 |
| 18 | 80210151A | Entonnoir venturi prise air | 2 |
| 19 | 79110171A | Joint | 2 |
| 20 | 88650041A | Joint torique | 2 |
| 21 | 77250331A | Vis tef M6X25 | 1 |
| 22 | 28340031A | Régulateur pression | 1 |
| 23 | 74140641A | Collier | 2 |
| 24 | 59010871A | Tuyau | 1 |
| 25 | 735033449 | Circlip | 1 |
| 26 | 88640221A | Joint torique | 1 |
| 27 | 88640211A | Joint torique | 1 |
| 28 | 79911181B | Ressort | 1 |
| 29 | 77912322A | Vis Anti-Effraction | 1 |
| 30 | 82712681A | Plaquette | 1 |
