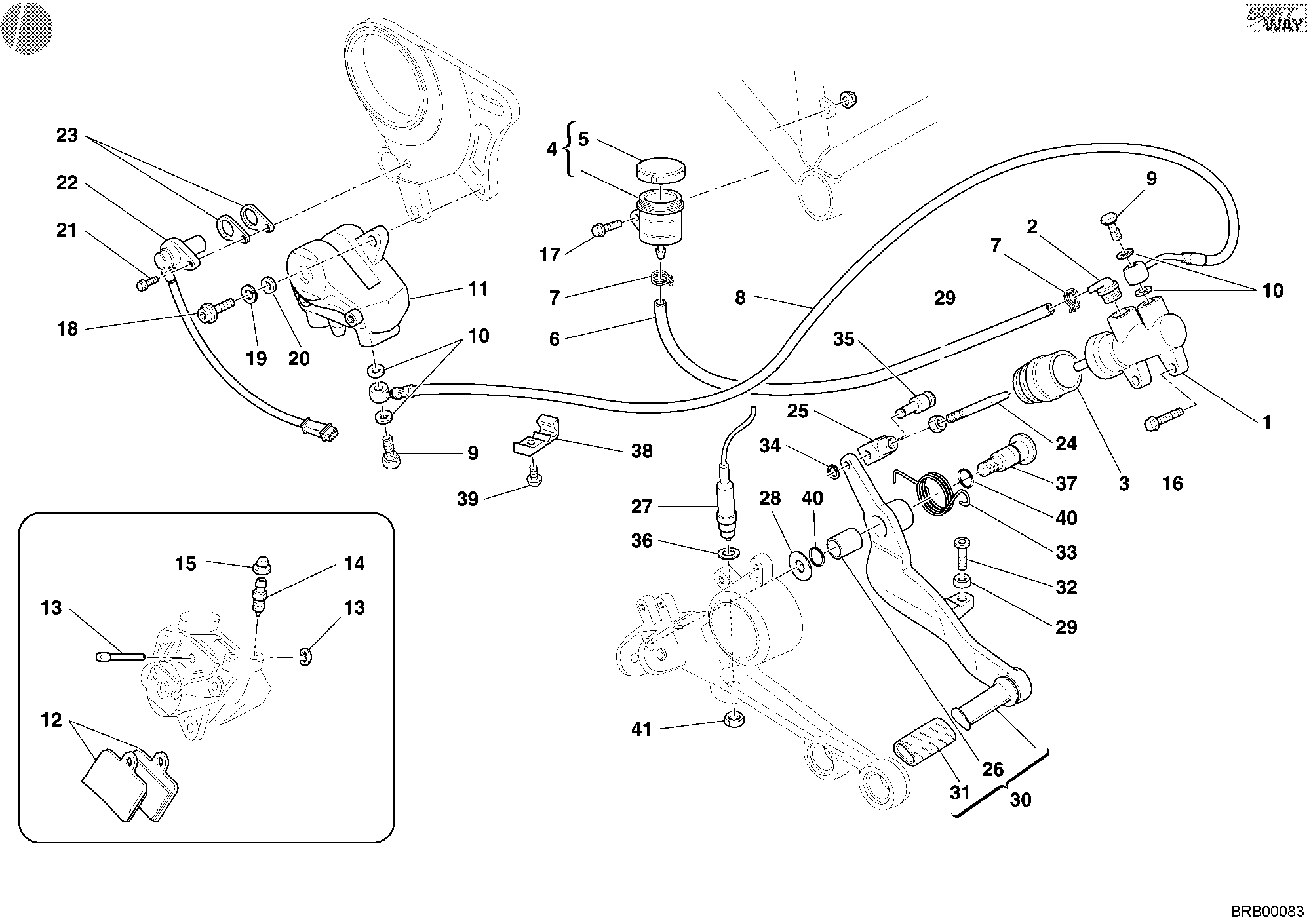

41 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 62540061A | Pompe frein arrière | 1 |
| 2 | 63140081A | Raccord tuyau | 1 |
| 3 | 62640131A | Pare poussiere | 1 |
| 4 | 000061078 | Réservoir liquide freins | 1 |
| 5 | 89340051A | Capot Maitre-Cylindre | 1 |
| 6 | 87710921A | Durite 6.5X10,5X135 | 1 |
| 7 | 74140431A | Collier | 2 |
| 8 | 61940221A | Tuyau huile | 1 |
| 9 | 77910581A | Vis fixation tuyau huile | 2 |
| 10 | 42020010A | Joint en cuivre 11.9X8.2X2 | 4 |
| 11 | 61140171B | Étrier frein arrière | 1 |
| 12 | 61340541A | Jeu plaquettes frein arrière | 1 |
| 13 | 61240131B | Jeu de révision de pivots plaquette | 1 |
| 14 | 000039727 | Soupape R niflard | 1 |
| 15 | 61240081A | Bouchon poussiere (emballage de 20 pieces) | 1 |
| 16 | 77250231A | Vis M6X20 | 2 |
| 17 | 77250251A | Vis M6X10 | 1 |
| 18 | 77151252C | Vis M8X25 | 2 |
| 19 | 734008N01 | Rondelle elastique | 2 |
| 20 | 067080010 | Rondelle | 2 |
| 21 | 77156652B | Vis | 1 |
| 22 | 55240371B | Capteur de vitesse | 1 |
| 23 | 71311921A | Entretoise | 2 |
| 24 | 11720582A | Tige de réglage | 1 |
| 25 | 18410051A | Fourchette din 71752 | 1 |
| 26 | 000059056 | Douille | 1 |
| 27 | 53940031B | Interrupteur stop arrière | 1 |
| 28 | 85211511A | Rondelle | 1 |
| 29 | 74750031A | Écrou M6 | 2 |
| 30 | 45720181B | Pédale frein | 1 |
| 31 | 76410112A | Couvre-Pedale | 1 |
| 32 | 77912371A | Vis | 1 |
| 33 | 79911811A | Ressort | 1 |
| 34 | 88450161A | Circlip | 1 |
| 35 | 82110961AB | Pivot | 1 |
| 36 | 85210711A | Rondelle de butée 1 mm | 1 |
| 37 | 82111701A | Pivot | 1 |
| 38 | 74110321A | Collier | 4 |
| 39 | 77510171A | Vis tbei M5X16 | 4 |
| 40 | 230213 | Joint torique | 2 |
| 41 | 77913151A | Écrou, special | 1 |
