Pincez pour zoomer · touchez une pièce

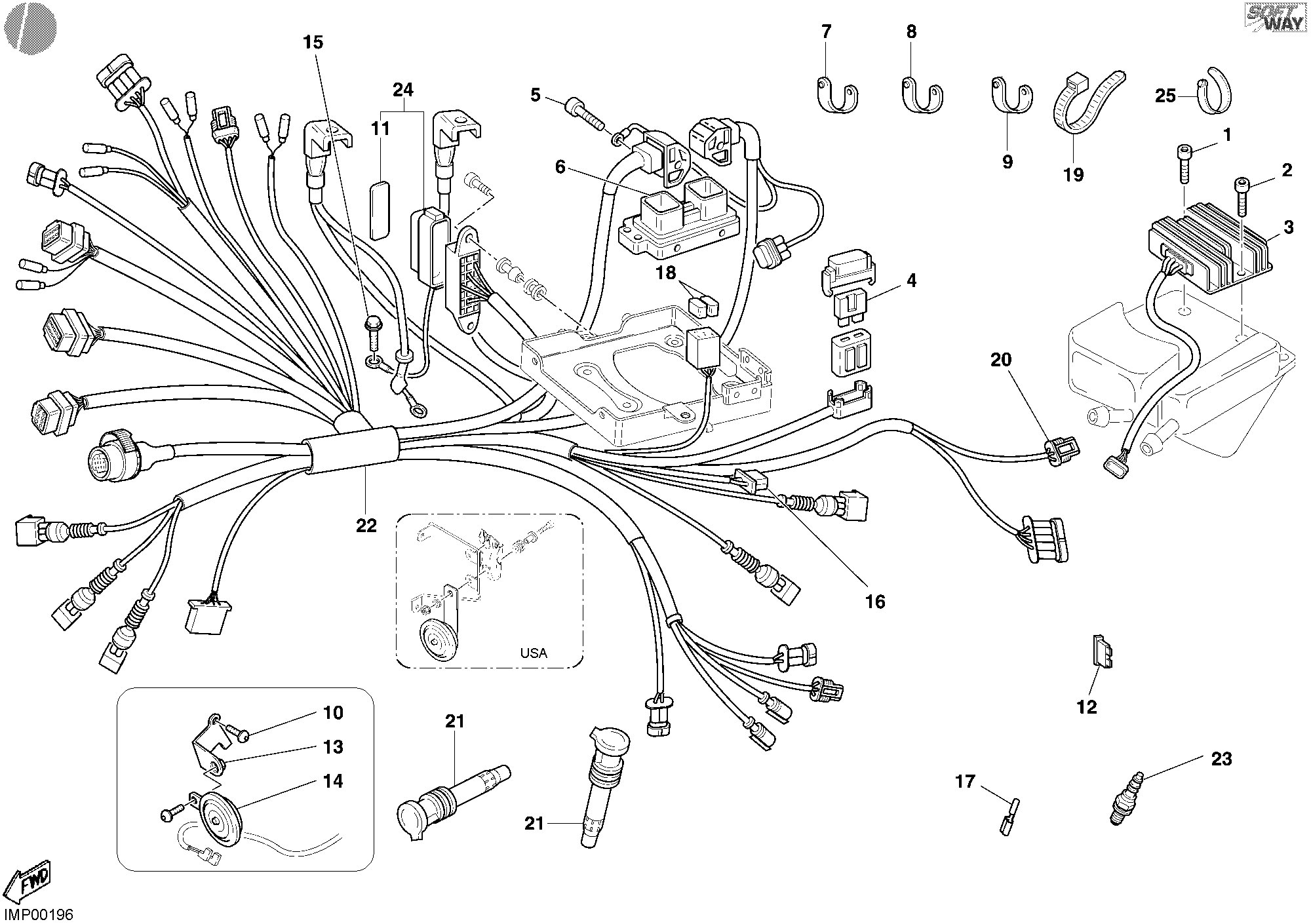

30 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77150732B | Vis M6X40 | 1 |
| 2 | 60N102509 | Vis tête hexagonale creuse M6X20 | 1 |
| 3 | 54040101A | Régulateur de tension | 1 |
| 4 | 38940141A | Fusible 40A | 1 |
| 5 | 77150722B | Vis | 2 |
| 6 | 28640701A | Centrale contrôle moteur | 1 |
| 7 | 74110121A | Collier caoutchouc 62Mm | 14 |
| 8 | 74140381A | Collier | 7 |
| 9 | 74110131A | Collier caoutchouc 82Mm | 11 |
| 10 | 77550031A | Vis | 2 |
| 11 | 43312781A | Decalcomanie tabelle fusibles | 1 |
| 12 | 38940061A | Fusible 3A | 1 |
| 12 | 38940071A | Fusible 7.5à | 2 |
| 12 | 38940081A | Fusible 15A | 1 |
| 12 | 38940101A | Fusible 30A | 1 |
| 12 | 38940131A | Fusible 20A | 1 |
| 12 | 38940161A | Fusible 10A | 1 |
| 13 | 82913751A | Support avertisseur sonore | 1 |
| 14 | 51640031B | Avertisseur sonore | 1 |
| 15 | 77250081A | Vis | 1 |
| 16 | 800066526 | Connecteur à 6 voies | 1 |
| 17 | 000066527 | Connecteur femelle | 4 |
| 18 | 54140031A | Relais siemens A-303/B1008 | 2 |
| 19 | 069191030 | Collier | 12 |
| 20 | 000056803 | Connecteur | 1 |
| 21 | 38040031A | Bobine D'Allumage | 2 |
| 22 | 51012752A | Faisceau de fils | 1 |
| 23 | 67090171A | Bougie | 2 |
| 24 | 24610611C | Corps Porte-Fusibles | 1 |
| 25 | 800053724 | Collier 39Mm | 5 |
