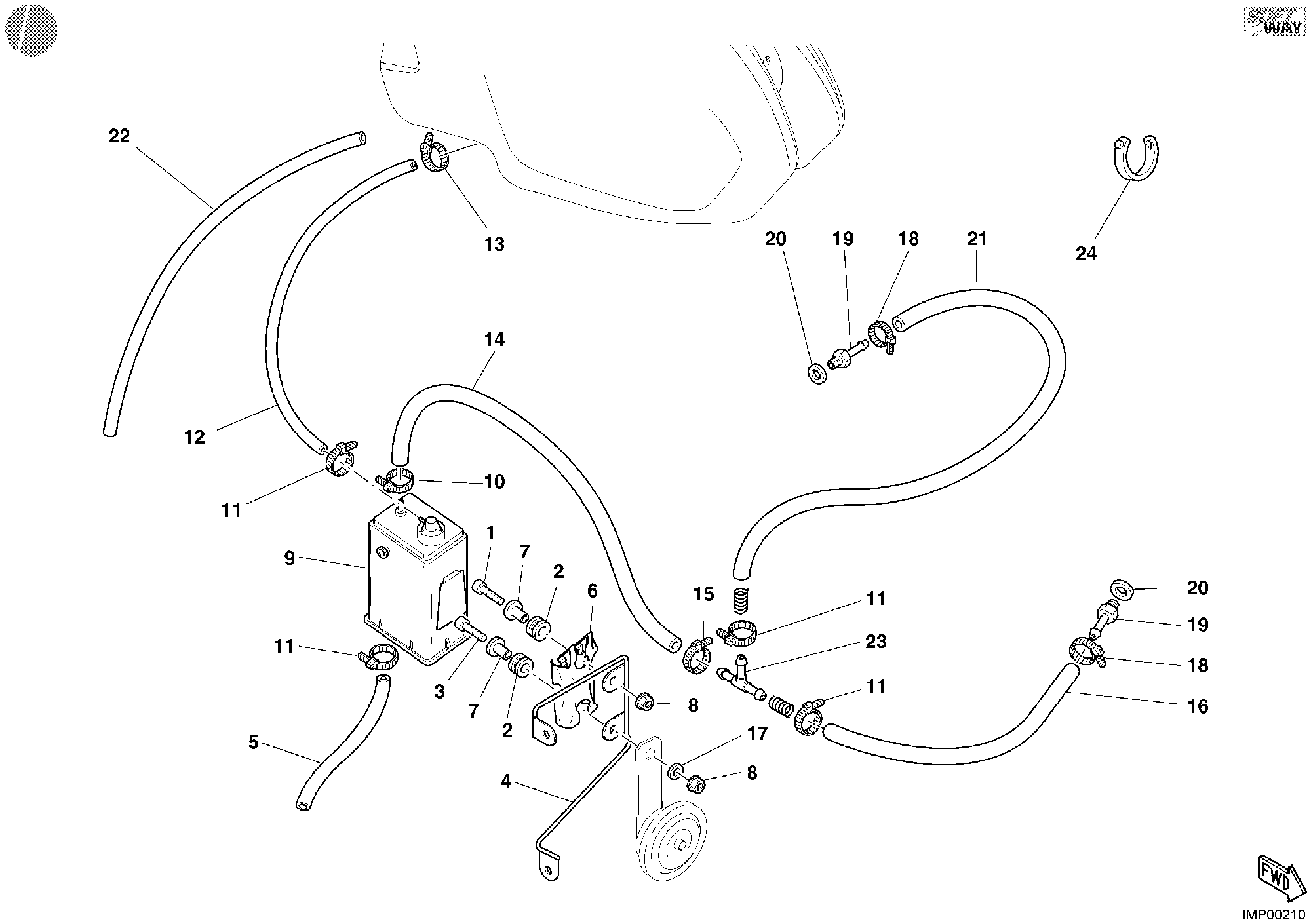

24 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77950011A | Vis | 1 |
| 2 | 76410291A | Caoutchouc | 2 |
| 3 | 707006N01 | Vis M6X25 | 1 |
| 4 | 82712541A | Equerre | 1 |
| 5 | 59011411A | Tuyau 7X13 | 1 |
| 6 | 82711571A | Plaquette | 1 |
| 7 | 71610431A | Entretoise | 2 |
| 8 | 729906FN1 | Écrou M6 | 2 |
| 9 | 42610071A | Filtre canister | 1 |
| 10 | 74140581A | Collier | 1 |
| 11 | 74140631A | Collier | 4 |
| 12 | 59012431A | Tube Filtre/Sortie réservoir | 1 |
| 13 | 74140571A | Collier | 1 |
| 14 | 59012441A | Tuyau | 1 |
| 15 | 74140591A | Collier | 1 |
| 16 | 59011721A | Tuyau | 1 |
| 17 | 71611111A | Entretoise | 1 |
| 18 | 74140131B | Collier | 2 |
| 19 | 81410911B | Raccord | 2 |
| 20 | 025070223 | Joint aluminium | 2 |
| 21 | 59012451A | Tuyau | 1 |
| 22 | 59012071A | Durite 5.5X9.5X540 | 1 |
| 23 | 036198850 | Raccord à trois voies | 1 |
| 24 | 069191030 | Collier | 2 |
