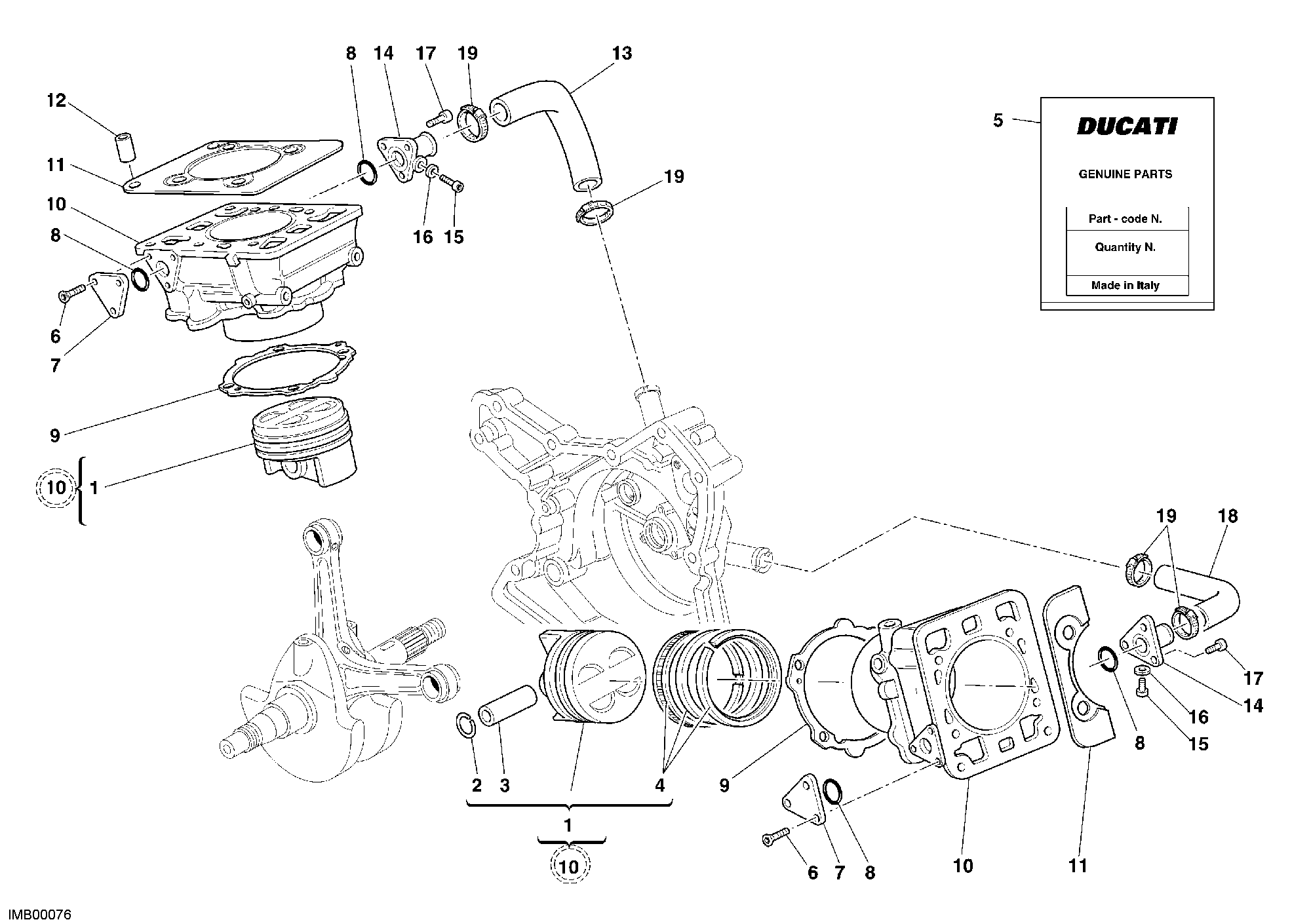

19 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 12220481A | Piston complet | 2 |
| 2 | 12110481A | Bague elastique Bloque-Axe | 4 |
| 3 | 12110471A | Axe de piston | 2 |
| 4 | 12120281A | Jeu segments | 2 |
| 5 | 79120302A | Jeu joints Cylindre-Culasse | 1 |
| 6 | 77750498B | Vis tspei M6X14 | 6 |
| 7 | 24710201AB | Couvercle | 2 |
| 8 | 938232087 | Joint torique | 4 |
| 9 | 78610891D | Joint base cylindre 0,6 mm | 2 |
| 10 | 12020533A | Cylindre complet | 2 |
| 11 | 78610485A | Joint coulasse | 2 |
| 12 | 71111261A | Douille | 4 |
| 13 | 80010071A | Tuyau entree eau verical | 1 |
| 14 | 81410021AB | Raccord entree eau auxcylindres | 2 |
| 15 | 60N102504 | Vis tcei M6X1.00X10 | 2 |
| 16 | 85250231A | Joint | 2 |
| 17 | 77150658B | Vis tcei M6X16 | 6 |
| 18 | 80010081A | Tuyau entree eau horizontal | 1 |
| 19 | 74140021A | Collier | 4 |
