Pincez pour zoomer · touchez une pièce

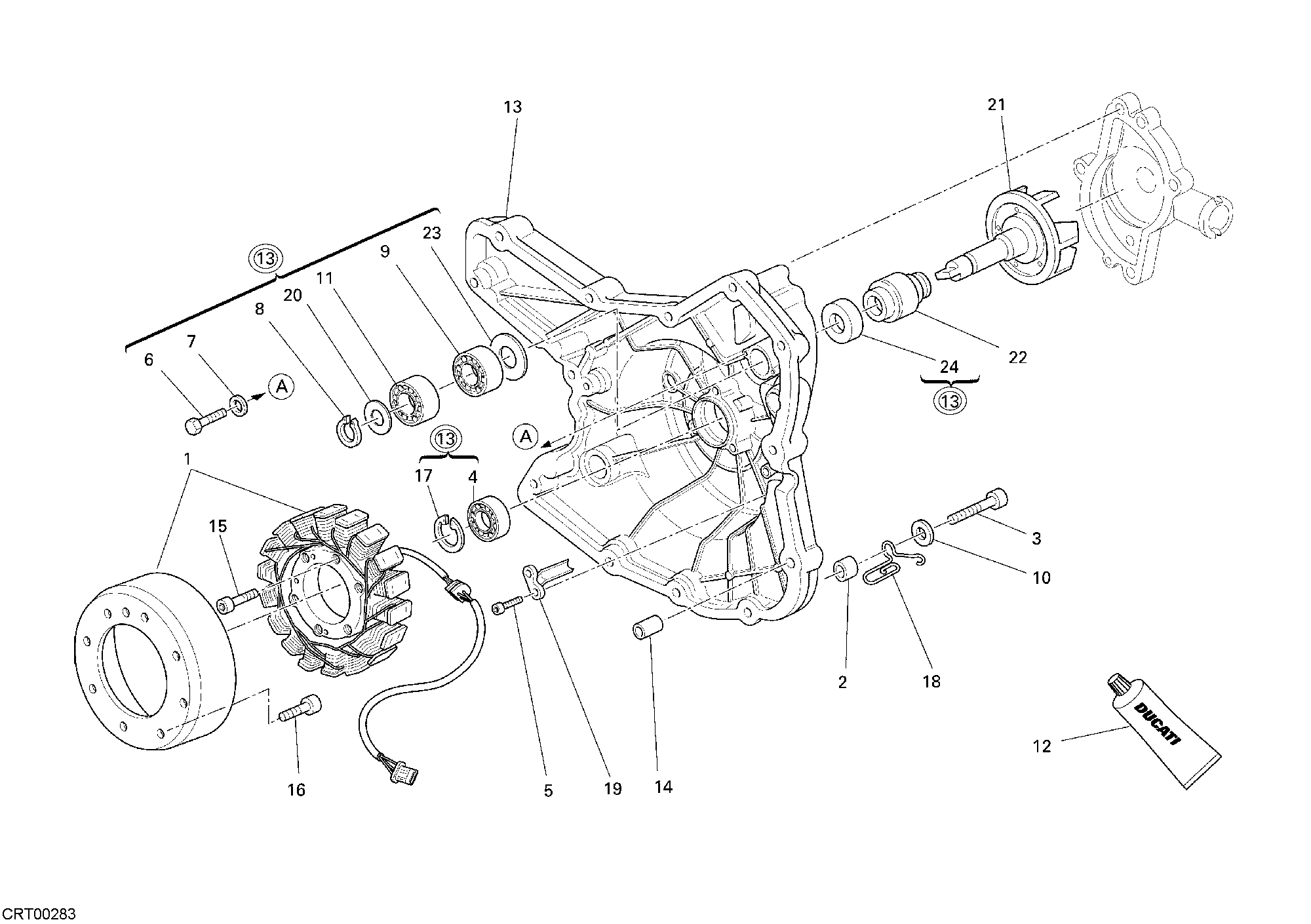

24 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 26440143B | Volant magnetique | 1 |
| 2 | 71313651A | Entretoise 6,2X10X3 | 1 |
| 3 | 77110471A | Vis | 1 |
| 4 | 70250081A | Roulement à billes 6003 tn9 C3 | 1 |
| 5 | 77150408B | Vis tcei M5X14 | 2 |
| 6 | 77052508B | Vis te M6X16 | 2 |
| 7 | 85211721A | Rondelle 6X14.2X1.3 | 2 |
| 8 | 88450111A | Circlip | 1 |
| 9 | 70240102A | Roulement | 1 |
| 10 | 85310031A | Rondelle elastique 6 mm | 1 |
| 11 | 70240091A | Roulement à billes 6000 | 1 |
| 12 | 942470014 | Colle liquide | 1 |
| 13 | 24220622A | Couvercle alternateur | 1 |
| 14 | 71111601A | Goujon de référence | 2 |
| 15 | 77150718B | Vis tcei M6X30 | 6 |
| 16 | 77940751A | Vis tcce M6X25 | 8 |
| 17 | 735033380 | Circlip | 1 |
| 18 | 88110511A | Passe-Cable | 1 |
| 19 | 83011441A | Equerre | 1 |
| 20 | 85211141A | Rondelle 10X17X1.8 | 1 |
| 21 | 25120091A | Couronne mobile pompe eau | 1 |
| 22 | 93050062B | Tenue mecanique | 1 |
| 23 | 71311281B | Entretoise | 1 |
| 24 | 93050051A | Tenue mecanique | 1 |
