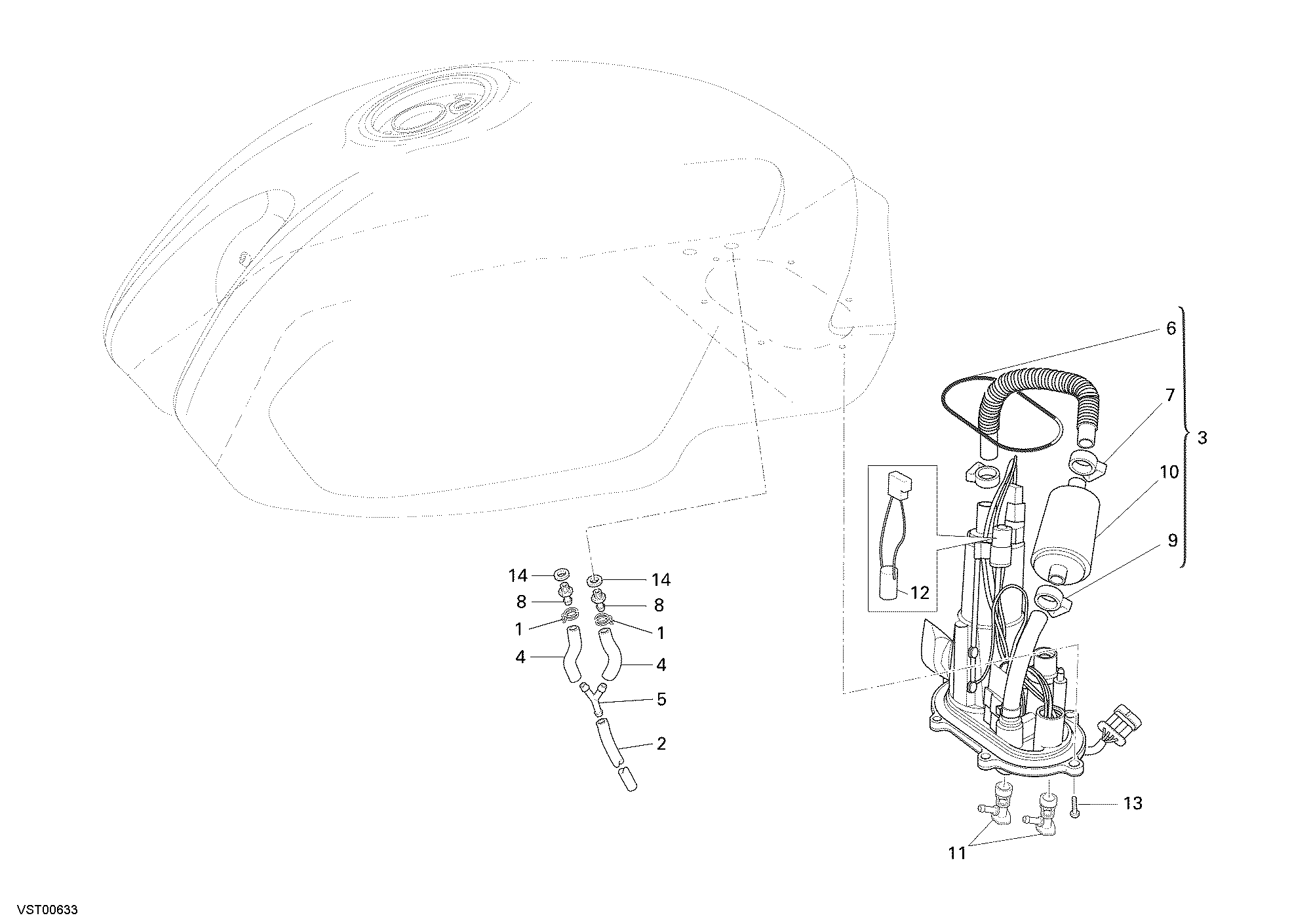

14 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 74140431A | Collier | 2 |
| 2 | 59012071A | Durite 5.5X9.5X540 | 1 |
| 3 | 16023671A | Pompe à carburant | 1 |
| 4 | 59012051A | Tuyau 5.5X9.5X30 | 2 |
| 5 | 61610021A | Raccord en Y | 1 |
| 6 | 88650481A | Joint torique 88.27X5.34 | 1 |
| 7 | 74140931A | Collier | 2 |
| 8 | 85010061A | Raccord | 2 |
| 9 | 74140921A | Collier | 1 |
| 10 | 42540151A | Filtre carburant | 1 |
| 11 | 81440101A | Raccord rapide | 2 |
| 12 | 55241331A | Thermistor | 1 |
| 13 | 77510171C | Vis tbei M5X16 | 6 |
| 14 | 88610131A | Joint | 2 |
