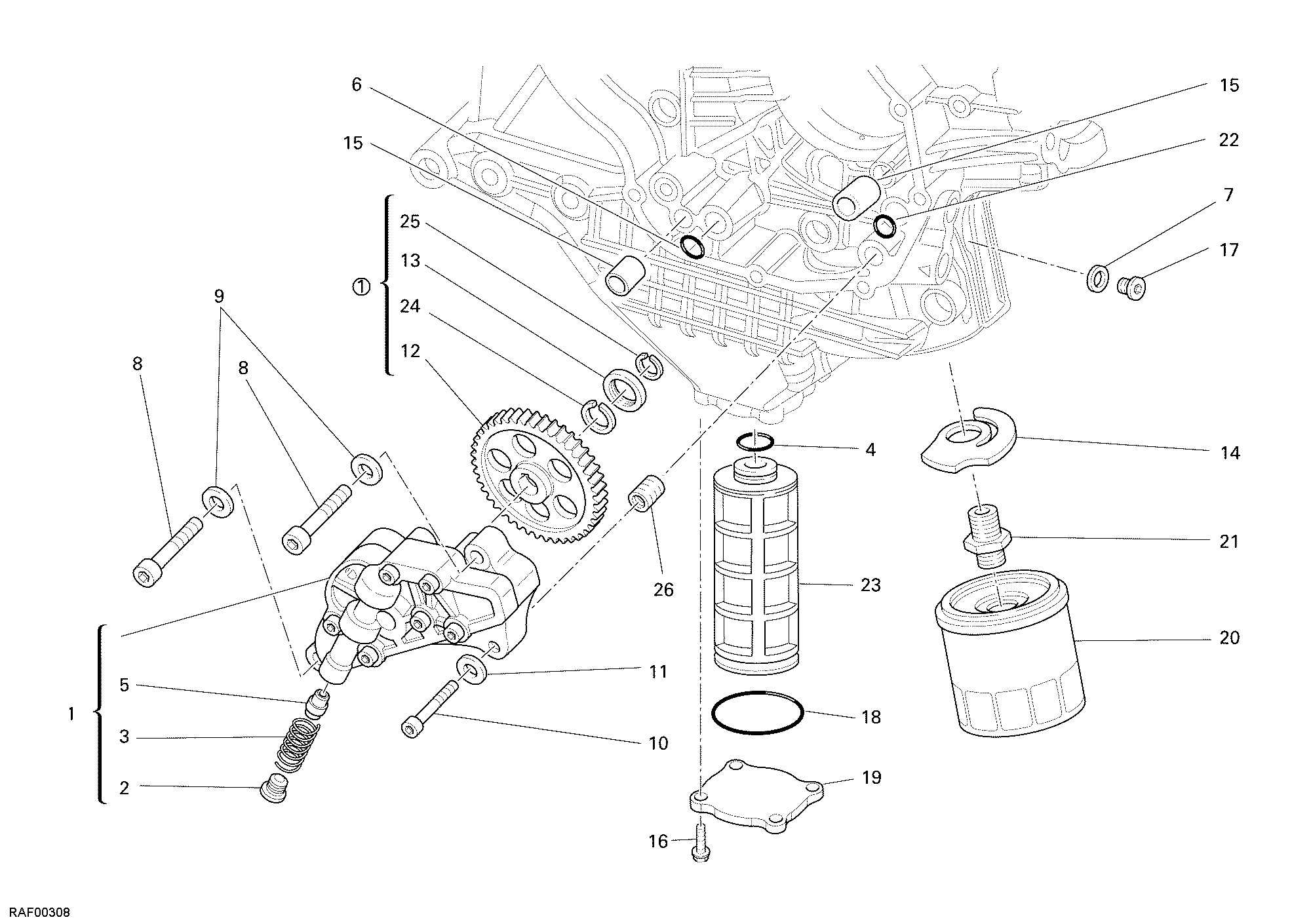

26 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 17420256A | Pompe à huile complète | 1 |
| 2 | 78010181A | Bouchon By-Pass | 1 |
| 3 | 79910551A | Ressort By-Pass | 1 |
| 4 | 88640331A | Joint torique 17,96X2,62 | 1 |
| 5 | 59310181A | Soupape By-Pass | 1 |
| 6 | 88640371A | Joint torique | 1 |
| 7 | 85211951A | Joint 10,5X17X2 | 1 |
| 8 | 77151298B | Vis tcei M8X40 | 2 |
| 9 | 85310021A | Rondelle elastique 8 mm | 2 |
| 10 | 77150698B | Vis tcei M6X25 | 1 |
| 11 | 85211721A | Rondelle 6X14.2X1.3 | 1 |
| 12 | 17410252A | Engrenage pompe huile | 1 |
| 13 | 71010011A | Entretoise | 1 |
| 14 | 79920772A | Ressort By-Pass | 1 |
| 15 | 075949280 | Douille référence | 2 |
| 16 | 77210601A | Vis tef M6X16 | 4 |
| 17 | 77911622A | Vis tcei M10X1.5X16 | 1 |
| 18 | 88640341A | Joint torique 37.77X2.62 | 1 |
| 19 | 24712901A | Couvercle filtre à huile | 1 |
| 20 | 44440034A | Filtre à huile | 1 |
| 21 | 81510281A | Vis, raccord filtre huile | 1 |
| 22 | 88641321A | Joint torique | 1 |
| 23 | 89410201A | Crepine huile | 1 |
| 24 | 88440421A | Anneau arrêt | 1 |
| 25 | 88450361A | Circlip | 1 |
| 26 | 067049310 | Douille | 1 |
