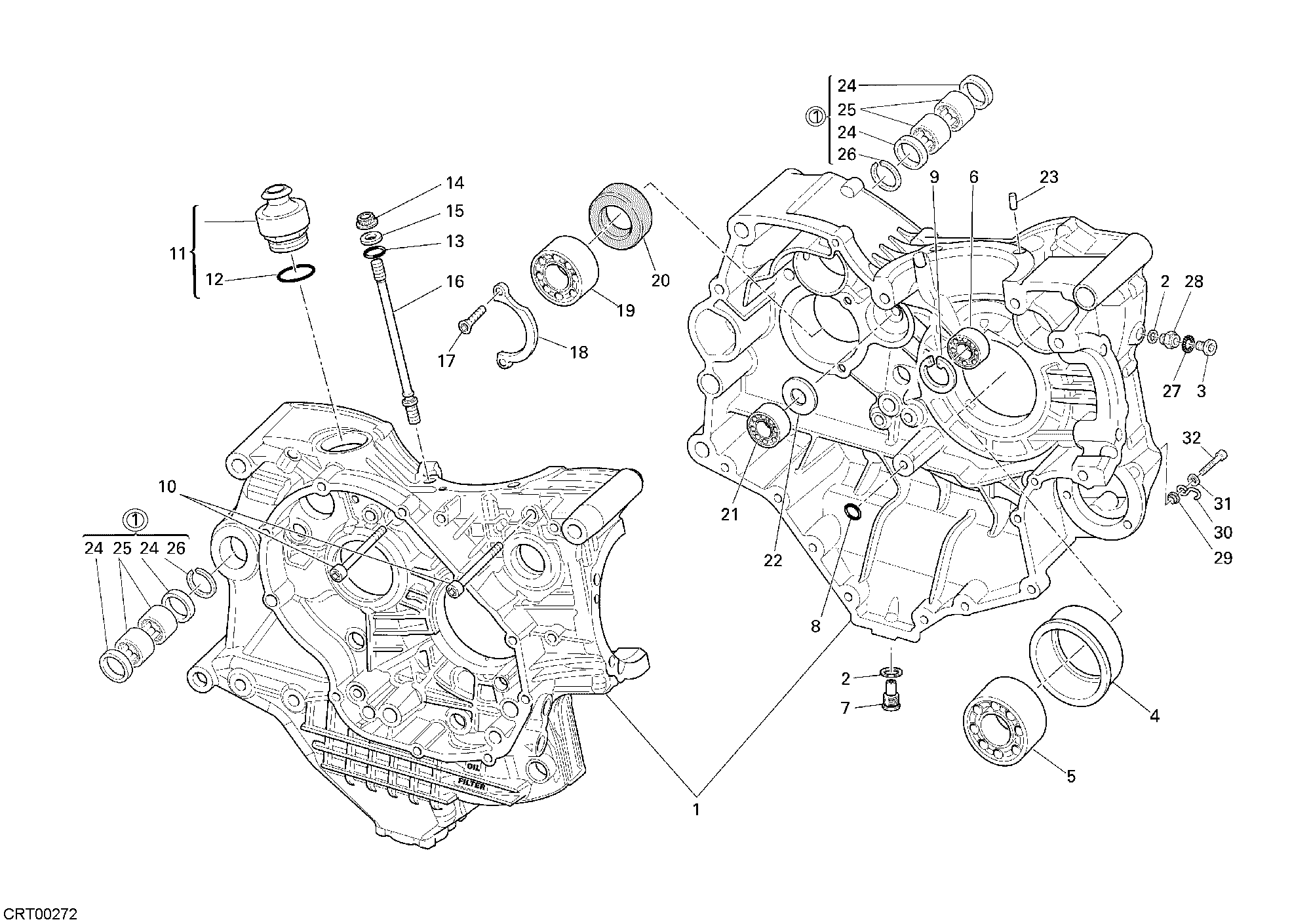

32 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 22521751A | Carter moteur | 1 |
| 2 | 85250261A | Joint aluminium 12X16X1.5 | 2 |
| 3 | 77941071B | Vis tbeif M6X10 | 1 |
| 4 | 71010701A | Douille | 1 |
| 5 | 751913380 | Roulement 35X72X17 | 1 |
| 6 | 70250081A | Roulement à billes 6003 tn9 C3 | 1 |
| 7 | 89320062A | Bouchon vidange huile | 1 |
| 8 | 938270114 | Joint torique | 1 |
| 9 | 735033380 | Circlip | 1 |
| 10 | 77151368B | Vis tcei M8X75 | 2 |
| 11 | 59310031B | Soupape reniflard | 1 |
| 12 | 938233156 | Joint torique 39.34X2.62 | 1 |
| 13 | 88641181A | Joint torique | 8 |
| 14 | 74810501A | Écrou M10X1,5 | 8 |
| 15 | 85610642A | Rondelle, speciale 10,5X21X2 | 8 |
| 16 | 76610451A | Goujon, cylindre | 8 |
| 17 | 720941616 | Vis tspei M6X12 | 2 |
| 18 | 82610121A | Plaque arrêt | 1 |
| 19 | 70240131A | Roulement | 1 |
| 20 | 93040221A | Bague D'Etancheite | 1 |
| 21 | 70240331A | Roulement 17X40X12 | 1 |
| 22 | 037049250 | Rondelle | 1 |
| 23 | 86010041A | Goujon de référence | 2 |
| 24 | 075549265 | Bague D'Etancheite | 4 |
| 25 | 764000004 | Roulement à aiguilles | 4 |
| 26 | 762662668 | Anneau arrêt | 2 |
| 27 | 85550001B | Rondelle elastique | 1 |
| 28 | 77914341A | Vis speciale M12X1 | 1 |
| 29 | 71313651A | Entretoise 6,2X10X3 | 1 |
| 30 | 82911341A | Bague | 1 |
| 31 | 85250281A | Rondelle 6.4X12.5X1.6 | 1 |
| 32 | 77150718B | Vis tcei M6X30 | 1 |
