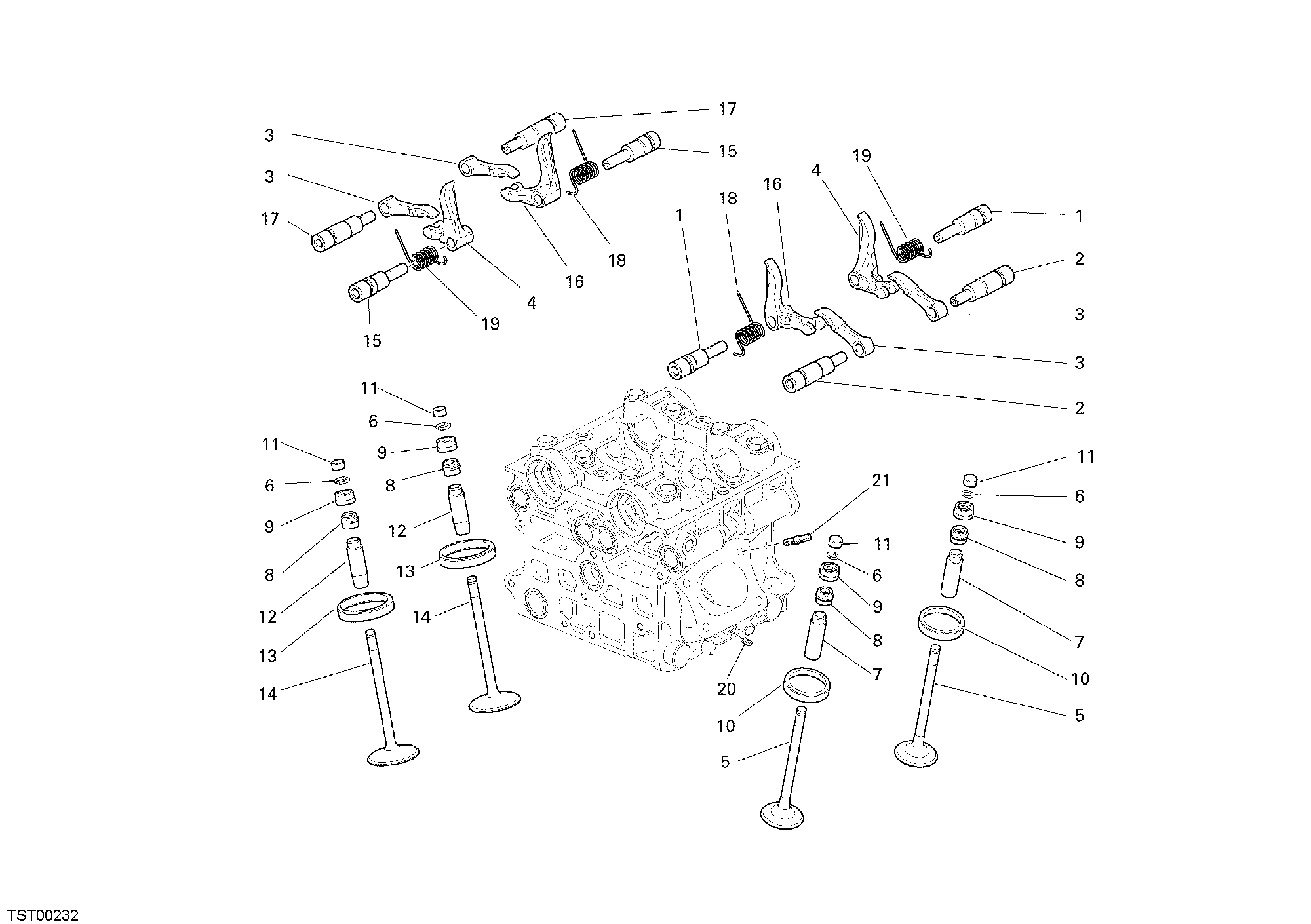

Arbre À Cames

Liste imprimable des références de ce plan

Repère	Référence	Désignation	Qté
1	82110994A	Axe culbuteur fermature	4
2	82110983A	Axe culbuteur ouverture echappem.	4
3	20810096A	Culbuteur ouverture	8
4	20910146A	Culbuteur fermature gauche	4
5	21110311A	Soupape dechappement	4
6	66910011E	Demi bague	16
7	30310251AB	Guide-Soupape échappement +0,03 mm	4
7	30310251AC	Guide-Soupape échappement +0,06 mm	4
7	30310251AD	Guide-Soupape échappement +0,09 mm	4
8	76410021A	Bague D'Etencheite Guide-Soupape	8
9	84010471B	Réglage culbeteur fermature 2.50 mm	8
9	84010481B	Réglage culbeteur fermature 2.55 mm	8
9	84010491B	Réglage culbeteur fermature 2.60 mm	8
9	84010501B	Réglage culbeteur fermature 2.65 mm	8
9	84010511B	Réglage culbeteur fermature 2.70 mm	8
9	84010521B	Réglage culbeteur fermature 2.75 mm	8
9	84010531B	Réglage culbeteur fermature 2.80 mm	8
9	84010541B	Réglage culbeteur fermature 2.85 mm	8
9	84010551B	Réglage culbeteur fermature 2.90 mm	8
9	84010561B	Réglage culbeteur fermature 2.95 mm	8
9	84010571B	Réglage culbeteur fermature 3.00 mm	8
9	84010581B	Réglage culbeteur fermature 3.05 mm	8
9	84010591B	Réglage culbeteur fermature 3.10 mm	8
9	84010601B	Réglage culbeteur fermature 3.15 mm	8
9	84010611B	Réglage culbeteur fermature 3.20 mm	8
9	84010621B	Réglage culbeteur fermature 3.25 mm	8
9	84010631B	Réglage culbeteur fermature 3.30 mm	8
9	84010641B	Réglage culbeteur fermature 3.35 mm	8
9	84010651B	Réglage culbeteur fermature 3.40 mm	8
9	84010661B	Réglage culbeteur fermature 3.45 mm	8
9	84010671B	Réglage culbeteur fermature 3.50 mm	8
9	84010681B	Réglage culbeteur fermature 3.55 mm	8
9	84010691B	Réglage culbeteur fermature 3.60 mm	8
9	84010701B	Réglage culbeteur fermature 3.65 mm	8
9	84010711B	Réglage culbeteur fermature 3.70 mm	8
9	84010721B	Réglage culbeteur fermature 3.75 mm	8
9	84010731B	Réglage culbeteur fermature 3.80 mm	8
9	84010741B	Réglage culbeteur fermature 3.85 mm	8
9	84010751B	Réglage culbeteur fermature 3.90 mm	8
9	84010761B	Réglage culbeteur fermature 3.95 mm	8
9	84010771B	Réglage culbeteur fermature 4.00 mm	8
9	84010781B	Réglage culbeteur fermature 4.05 mm	8
9	84010791B	Réglage culbeteur fermature 4.10 mm	8
9	84010801B	Réglage culbeteur fermature 4.15 mm	8
9	84010811B	Réglage culbeteur fermature 4.20 mm	8
9	84010821B	Réglage culbeteur fermature 4.25 mm	8
9	84010831B	Réglage culbeteur fermature 4.30 mm	8
9	84010841B	Réglage culbeteur fermature 4.35 mm	8
9	84010851B	Réglage culbeteur fermature 4.40 mm	8
10	30410331A	Siège soupape D'Echappement	4
10	30410331AB	Siège soupape échappement +0,03	4
10	30410331AC	Siège soupape échappement +0,06	4
11	84010011A	Réglage culbeteur ouverture 2.00 mm	8
11	84010021A	Réglage culbeteur ouverture 2.05 mm	8
11	84010031A	Réglage culbeteur ouverture 2.10 mm	8
11	84010041A	Réglage culbeteur ouverture 2.15 mm	8
11	84010051A	Réglage culbeteur ouverture 2.20 mm	8
11	84010061A	Réglage culbeteur ouverture 2.25 mm	8
11	84010071A	Réglage culbeteur ouverture 2.30 mm	8
11	84010081A	Réglage culbeteur ouverture 2.35 mm	8
11	84010091A	Réglage culbeteur ouverture 2.40 mm	8
11	84010101A	Réglage culbeteur ouverture 2.45 mm	8
11	84010111A	Réglage culbeteur ouverture 2.50 mm	8
11	84010121A	Réglage culbeteur ouverture 2.55 mm	8
11	84010131A	Réglage culbeteur ouverture 2.60 mm	8
11	84010141A	Réglage culbeteur ouverture 2.65 mm	8
11	84010151A	Réglage culbeteur ouverture 2.70 mm	8
11	84010161A	Réglage culbeteur ouverture 2.75 mm	8
11	84010171A	Réglage culbeteur ouverture 2.80 mm	8
11	84010181A	Réglage culbeteur ouverture 2.85 mm	8
11	84010191A	Réglage culbeteur ouverture 2.90 mm	8
11	84010201A	Réglage culbeteur ouverture 2.95 mm	8
11	84010211A	Réglage culbeteur ouverture 3.00 mm	8
11	84010221A	Réglage culbeteur ouverture 3.05 mm	8
11	84010231A	Réglage culbeteur ouverture 3.10 mm	8
11	84010241A	Réglage culbeteur ouverture 3.15 mm	8
11	84010251A	Réglage culbeteur ouverture 3.20 mm	8
11	84010261A	Réglage culbeteur ouverture 3.25 mm	8
11	84010271A	Réglage culbeteur ouverture 3.30 mm	8
11	84010281A	Réglage culbeteur ouverture 3.35 mm	8
11	84010291A	Réglage culbeteur ouverture 3.40 mm	8
11	84010301A	Réglage culbeteur ouverture 3.45 mm	8
11	84010311A	Réglage culbeteur ouverture 1.80 mm	8
11	84010321A	Réglage culbeteur ouverture 1.85 mm	8
11	84010331A	Réglage culbeteur ouverture 1.90 mm	8
11	84010341A	Réglage culbeteur ouverture 1.95 mm	8
11	84010721A	Réglage culbeteur ouverture 3.60 mm	8
11	84010731A	Réglage culbeteur ouverture 3.80 mm	8
11	84011081A	Réglage culbeteur ouverture 3.50 mm	8
11	84011091A	Réglage culbeteur ouverture 3.55 mm	8
11	84011101A	Réglage culbeteur ouverture 3.65 mm	8
11	84011111A	Réglage culbeteur ouverture 3.70 mm	8
11	84011121A	Réglage culbeteur ouverture 3.75 mm	8
12	30310241AB	Guide-Soupape D'Aspiration +0,03 mm	4
12	30310241AC	Guide-Soupape D'Aspiration +0,06 mm	4
12	30310241AD	Guide-Soupape D'Aspiration +0,09 mm	4
13	30410311A	Siège soupape admissiom	4
13	30410311AB	Siège soupape aspiration +0,03	4
13	30410311AC	Siège soupape aspiration +0,06	4
14	21010271A	Soupape admission	4
15	82110934A	Axe culbuteur fermature aspiration	4
16	20910136A	Culbuteur fermature droit	4
17	82110923A	Axe culbuteur ouverture admission	4
18	79910951A	Ressort retour soupape droite	4
19	79910961A	Ressort retour soupape gauche	4
20	77850121A	Vis sans tête filetée stei M5X8	2
21	76640191A	Goujon M6X16	8

—
