Pincez pour zoomer · touchez une pièce

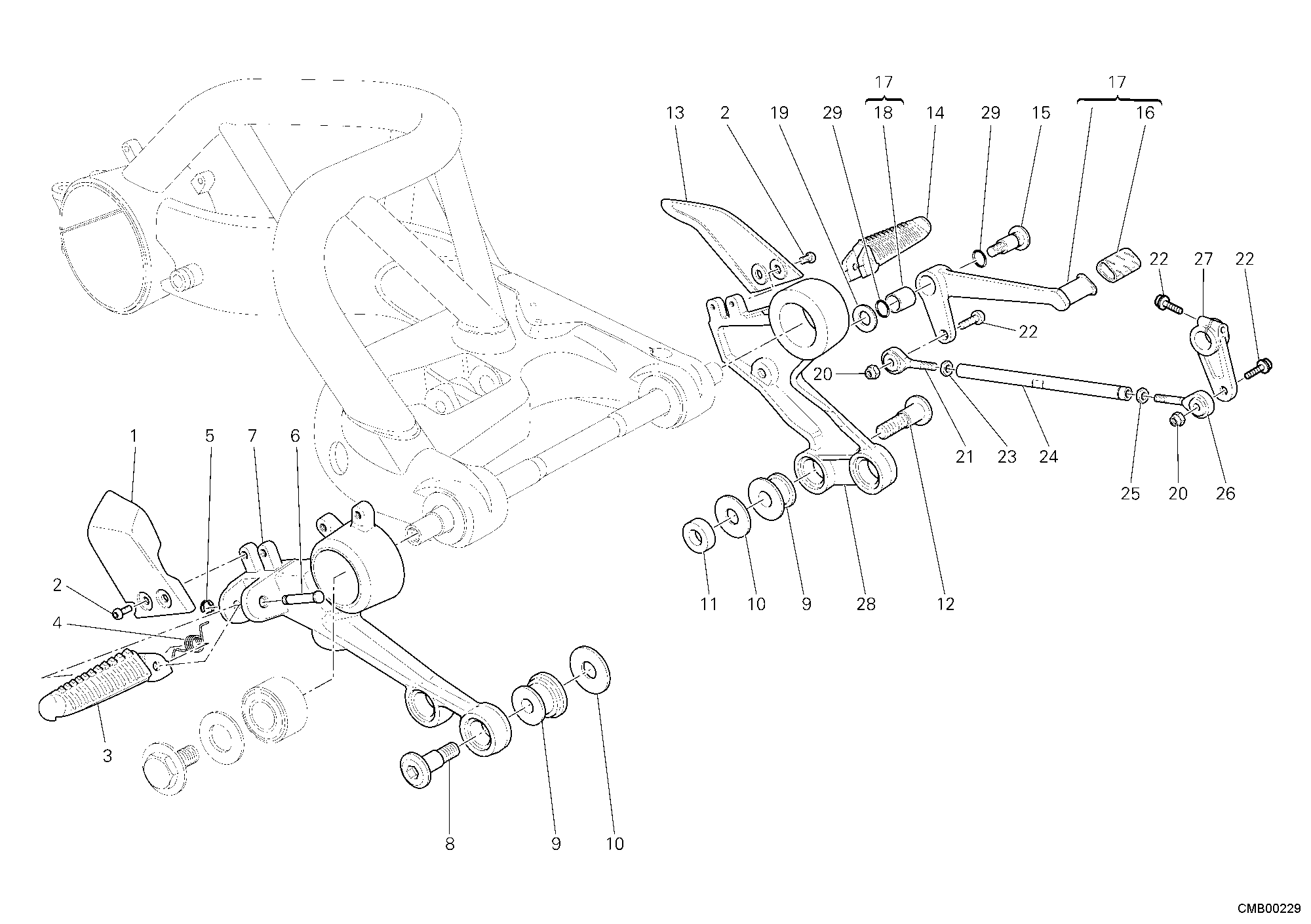

29 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 24711821A | Protection pied droit | 1 |
| 2 | 77510311B | Vis tbei M5X10 | 4 |
| 3 | 46410061A | Repose-Pieds avant droit | 1 |
| 4 | 79911661A | Ressort Repose-Pieds | 2 |
| 5 | 88450031A | Circlip benzing din 6799 | 2 |
| 6 | 82110681B | Pivot Repose-Pieds | 2 |
| 7 | 82410671B | Support Repose-Pieds avant droit | 1 |
| 8 | 77912061AB | Vis | 2 |
| 9 | 70010491A | Silentbloc | 4 |
| 10 | 85210651B | Rondelle 10,2X31X1,5 | 4 |
| 11 | 71610561A | Entretoise | 1 |
| 12 | 77912051AB | Vis special | 2 |
| 13 | 24711831A | Protection pied gauche | 1 |
| 14 | 46410051A | Repose-Pieds avant gauche | 1 |
| 15 | 82111701A | Pivot | 1 |
| 16 | 76410112A | Couvre-Pedale | 1 |
| 17 | 45620361A | Pédale changement vitesse | 1 |
| 18 | 71210341A | Douille | 1 |
| 19 | 85210532A | Rondelle 8.2X20X1 | 1 |
| 20 | 74940041A | Écrou autobloquant M6 | 2 |
| 21 | 84850011A | Joint à rotule gauche | 1 |
| 22 | 77156678B | Vis tceif M6X20 | 2 |
| 23 | 74750011AB | Écrou filetée gauche M6 | 1 |
| 24 | 11710281A | Tige commande sélecteur | 1 |
| 25 | 724506001 | Ecrou | 1 |
| 26 | 84850021A | Joint à rotule droit | 1 |
| 27 | 45610461B | Bielle pedal vitesse | 1 |
| 28 | 82410681A | Support Repose-Pieds avant gauche | 1 |
| 29 | 88641161A | Joint torique | 2 |
