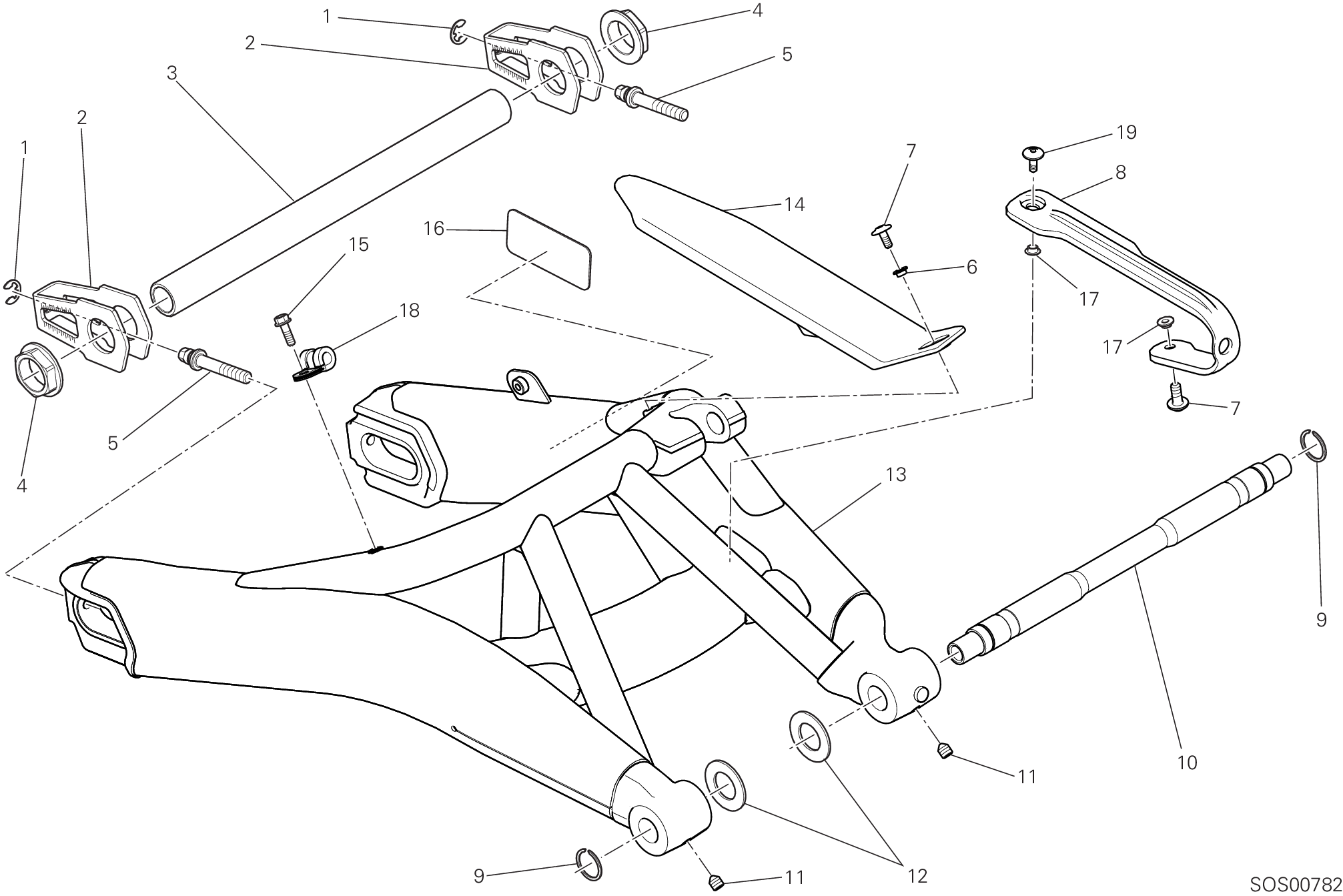

21 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 88450341B | Anneau arrêt | 2 |
| 2 | 37310631A | Tendeur chaîne | 2 |
| 3 | 81910791AA | Pivot roue arrière | 1 |
| 4 | 74810232B | Ecrou | 2 |
| 5 | 77915451B | Vis | 2 |
| 6 | 71611521A | Entretoise bridee | 2 |
| 7 | 77244173B | Vis tbei M5X12 | 3 |
| 8 | 44711351B | Glissiere | 1 |
| 9 | 88440071A | Anneau arrêt | 2 |
| 10 | 36911371A | Axe fourche ariere | 1 |
| 11 | 77840031A | Vis sans tête filetée M8X9 | 2 |
| 12 | 85210011B | Rondelle de butée 20,5X36X1.8 mm | 2 |
| 12 | 85210021B | Rondelle de butée 20,5X36X0,2 mm | 2 |
| 12 | 85210031B | Rondelle de butée 20,5X36X0,1 mm | 2 |
| 13 | 37011591BA | Bras oscillant | 1 |
| 14 | 4601C871A | Cache-Chaine | 1 |
| 15 | 77110441A | Vis tceif M5X16 | 1 |
| 16 | 43314232A | Decalcomanie réglage chaîne | 1 |
| 17 | 71615071AA | Entretoise | 2 |
| 18 | 74140621A | Collier clic 8 mm | 1 |
| 19 | 77244183B | Vis tbei M5X14 | 1 |
