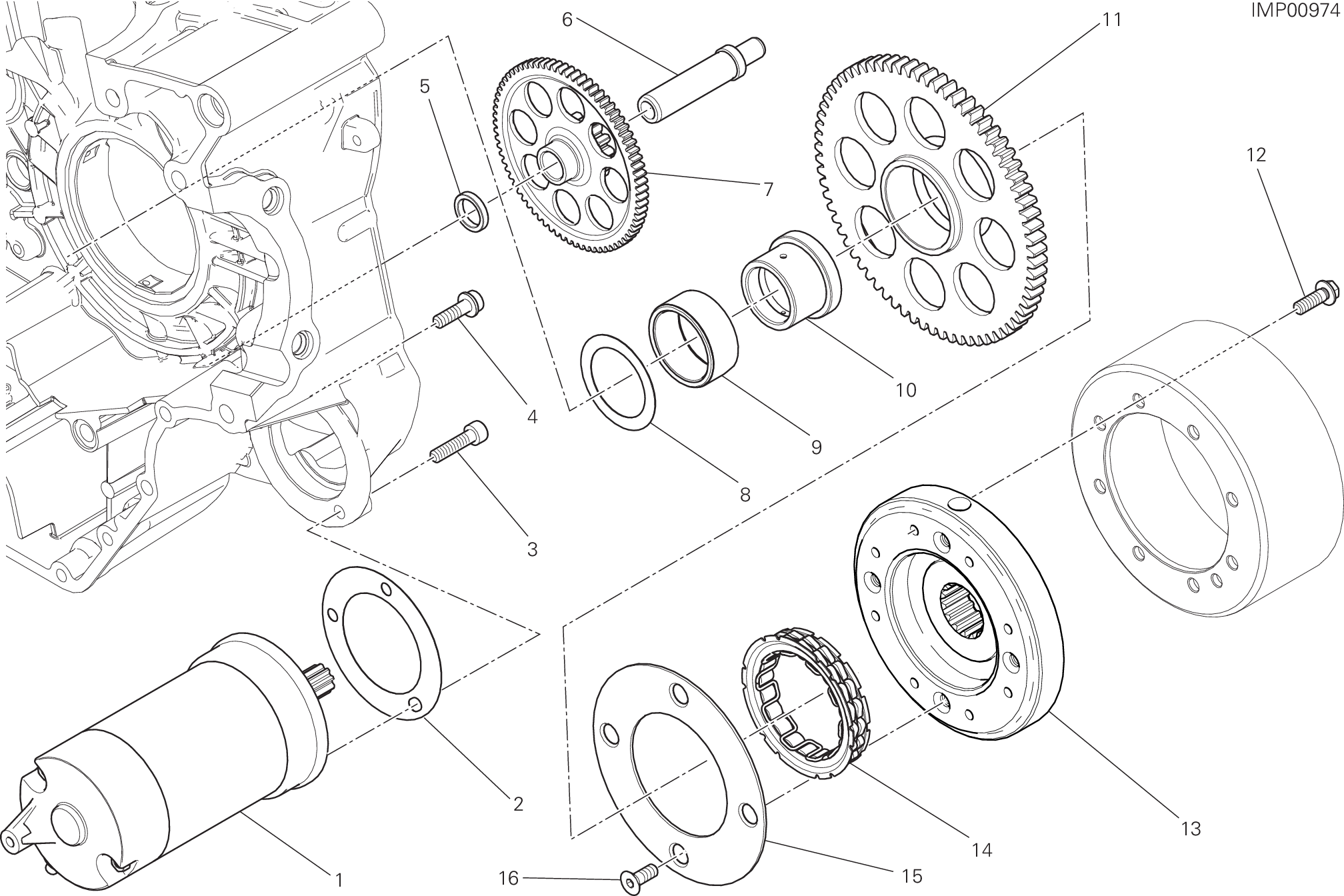

16 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 27040106A | Démarreur électrique | 1 |
| 2 | 78810542A | Joint | 1 |
| 3 | 77140697CF | Vis | 1 |
| 4 | 77140677CF | Vis tceif M6X20 | 2 |
| 5 | 71319191A | Entretoise | 1 |
| 6 | 82113471A | Pivot engranage | 1 |
| 7 | 176Z0021A | Engrenage intermediaire D74/13 | 1 |
| 8 | 061950065 | Rondelle de butée 35.5X48 | 1 |
| 9 | 70140031A | Roulement à aiguilles | 1 |
| 10 | 88110101C | Douille | 1 |
| 11 | 17310291A | Engrenage entraine démarrage électrique | 1 |
| 12 | 77253300ZF | Vis | 8 |
| 13 | 27610901A | Volant pour allumage | 1 |
| 14 | 70140471A | Roue libre | 1 |
| 15 | 160Z0041A | Disque roue libre | 1 |
| 16 | 77750508CC | Vis | 4 |
