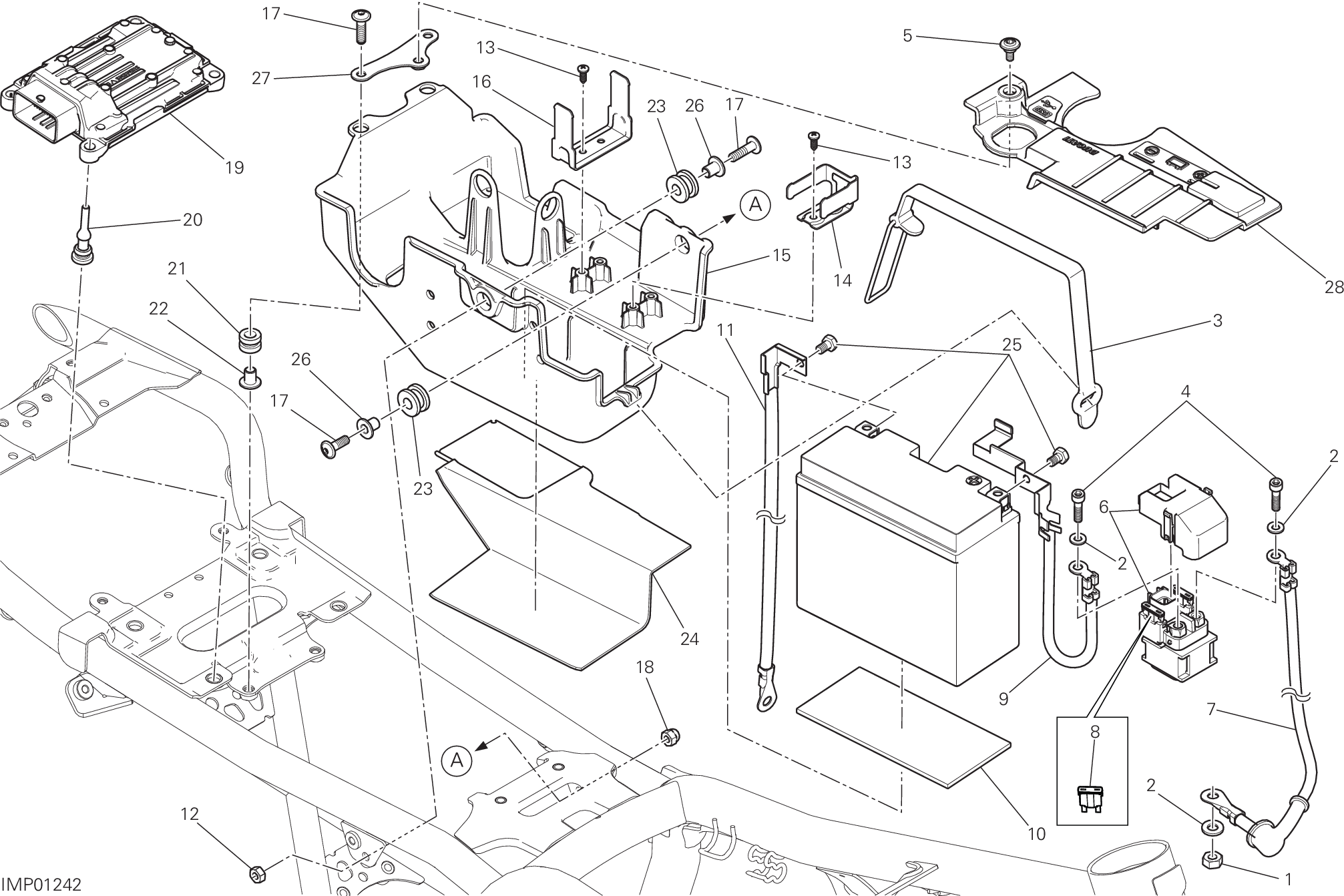

28 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 75050051A | Écrou M6 | 1 |
| 2 | 85350101A | Rondelle elastique | 3 |
| 3 | 75910321B | Courroie | 1 |
| 4 | 77156628B | Vis tceif M6X10 | 2 |
| 5 | 77214411AA | Vis tceif M5X9 | 1 |
| 6 | 39740081B | Relais démarrage | 1 |
| 7 | 51410741E | Cable | 1 |
| 8 | 38940231A | Fusible 30A | 1 |
| 9 | 51410731C | Câble positif | 1 |
| 10 | 86611921A | Moquette batterie | 1 |
| 11 | 51310291E | Câble negatif | 1 |
| 12 | 74940041A | Écrou autobloquant M6 | 1 |
| 13 | 77440071A | Vis taraud M4.5X12 | 4 |
| 14 | 8291D101B | Support relais démarrage | 1 |
| 15 | 55910132A | Support batterie | 1 |
| 16 | 8291D111A | Support, boîte à fusibles | 1 |
| 17 | 77240453C | Vis tbeif M6X22 10,9 | 4 |
| 18 | 74910021A | Écrou borgne M6 | 1 |
| 19 | 28642731A | Centrale contrôle moteur | 1 |
| 20 | 70010861B | Antivibration | 4 |
| 21 | 76412031A | Caoutchouc | 2 |
| 22 | 71614261A | Entretoise | 2 |
| 23 | 76411491A | Caoutchouc | 2 |
| 24 | 4601C382B | Protection.à reflexion thermique | 1 |
| 25 | 69926751A | Batterie | 1 |
| 26 | 71615091AA | Entretoise | 2 |
| 27 | 8301D741AA | Équerre couvercle batterie | 1 |
| 28 | 4601C531C | Couvercle batterie | 1 |
