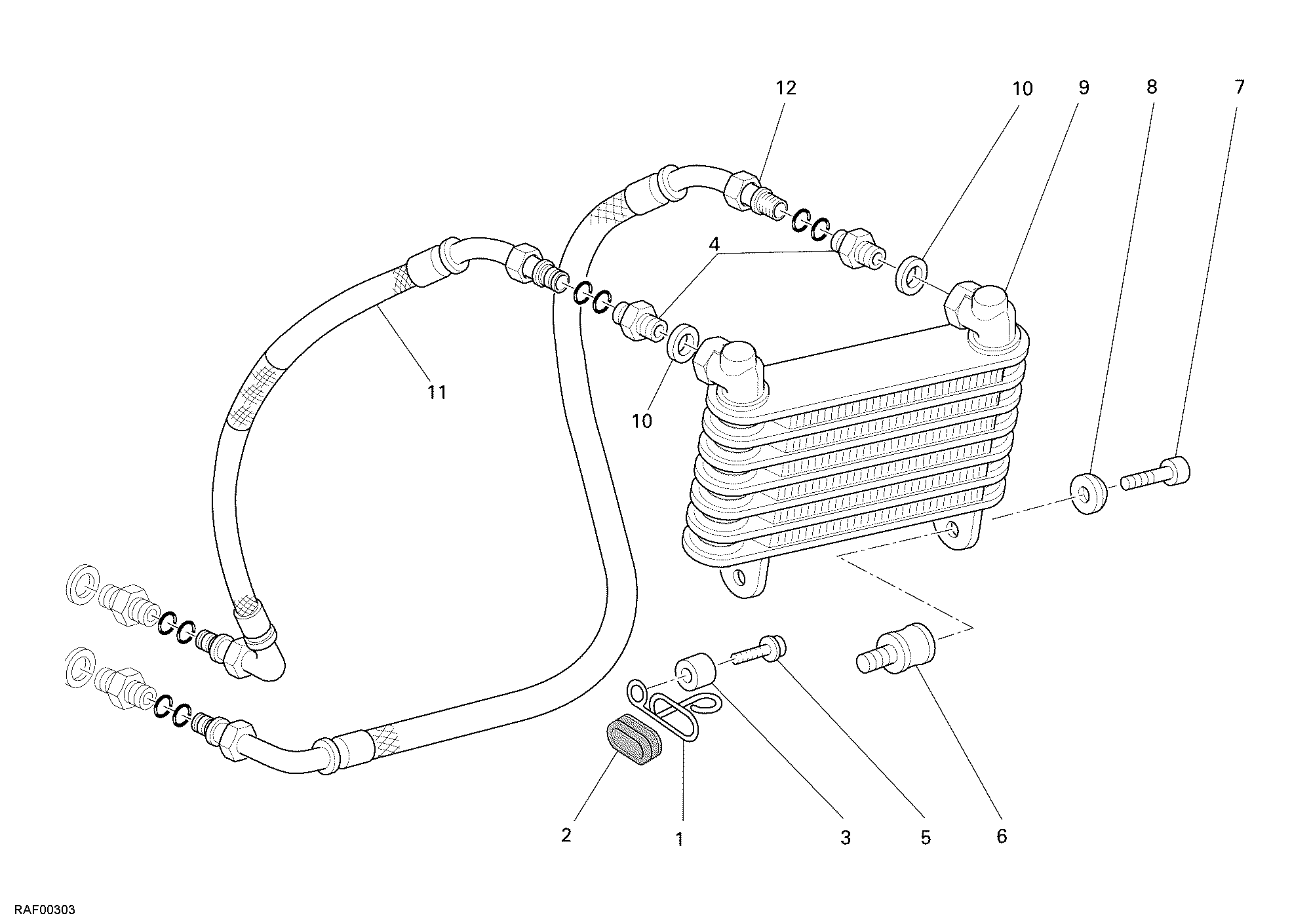

12 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 82911091B | Bague | 1 |
| 2 | 079741090 | Passe-Cable | 1 |
| 3 | 71312411A | Entretoise 6,2X10X7 | 1 |
| 4 | 81510221A | Raccord tuyau M14X1.5 | 2 |
| 5 | 77156718B | Vis tceif | 1 |
| 6 | 70010111B | Antivibration | 2 |
| 7 | 77350628B | Vis tceir M6X10 | 2 |
| 8 | 84110281A | Cuvette | 2 |
| 9 | 54840303A | Radiateur à huile | 1 |
| 10 | 42020064A | Joint aluminium | 2 |
| 11 | 87510531A | Tuyau de refoulement huile | 1 |
| 12 | 87510521A | Tuyau | 1 |
