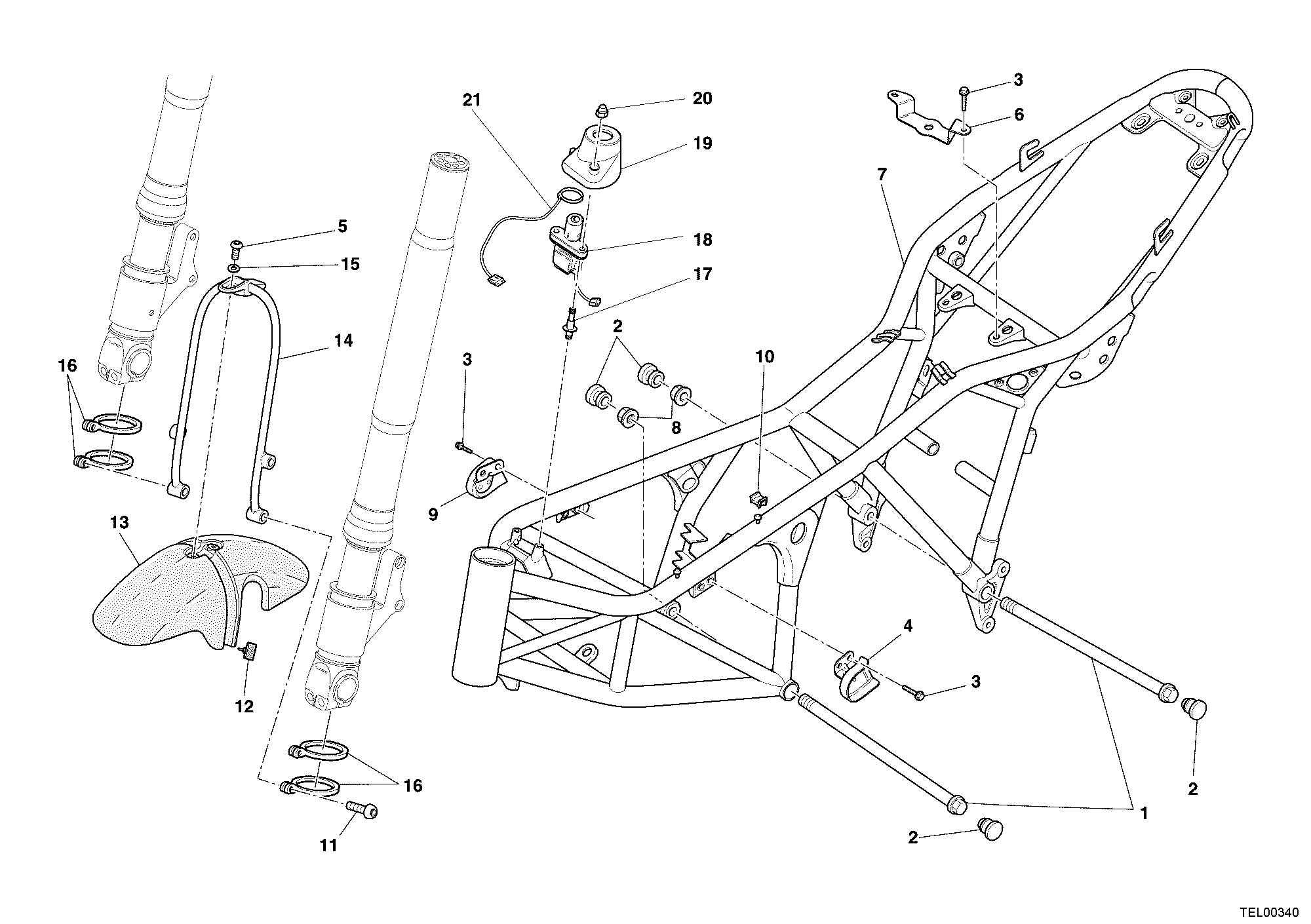

22 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77912131A | Vis | 2 |
| 2 | 87210261A | Bouchon 24 mm | 4 |
| 3 | 77110391A | Vis tceif M6X16 | 6 |
| 4 | 47315631A | Support réservoir gauche | 1 |
| 5 | 77510311B | Vis tbei M5X10 | 2 |
| 6 | 47315481A | Appui réservoir arrière | 1 |
| 7 | 47011841BB | Cadre (noir) | 1 |
| 8 | 74840021A | Écrou M12 | 2 |
| 9 | 47315621A | Support réservoir droit | 1 |
| 10 | 85040671A | Collier tucker | 9 |
| 11 | 77510221B | Vis tbei M6X25 | 4 |
| 12 | 86610361A | Tampon caoutchouc | 2 |
| 13 | 56410571AB | Garde-Boue avant jaune | 1 |
| 13 | 56410571AV | Garde-Boue avant noir | 1 |
| 14 | 82916661A | Support Garde-Boue avant | 1 |
| 15 | 85250301A | Rondelle 5.3X10X1 | 2 |
| 16 | 74110341A | Collier | 4 |
| 17 | 77912521B | Vis special | 2 |
| 18 | 65240061D | Commutateur À clé | 1 |
| 19 | 24610761A | Couvercle contacteur D'Allumage | 1 |
| 20 | 74940021A | Écrou autobloquant M6 | 2 |
| 21 | 51840042B | Antenne immobilizer | 1 |
