Pincez pour zoomer · touchez une pièce

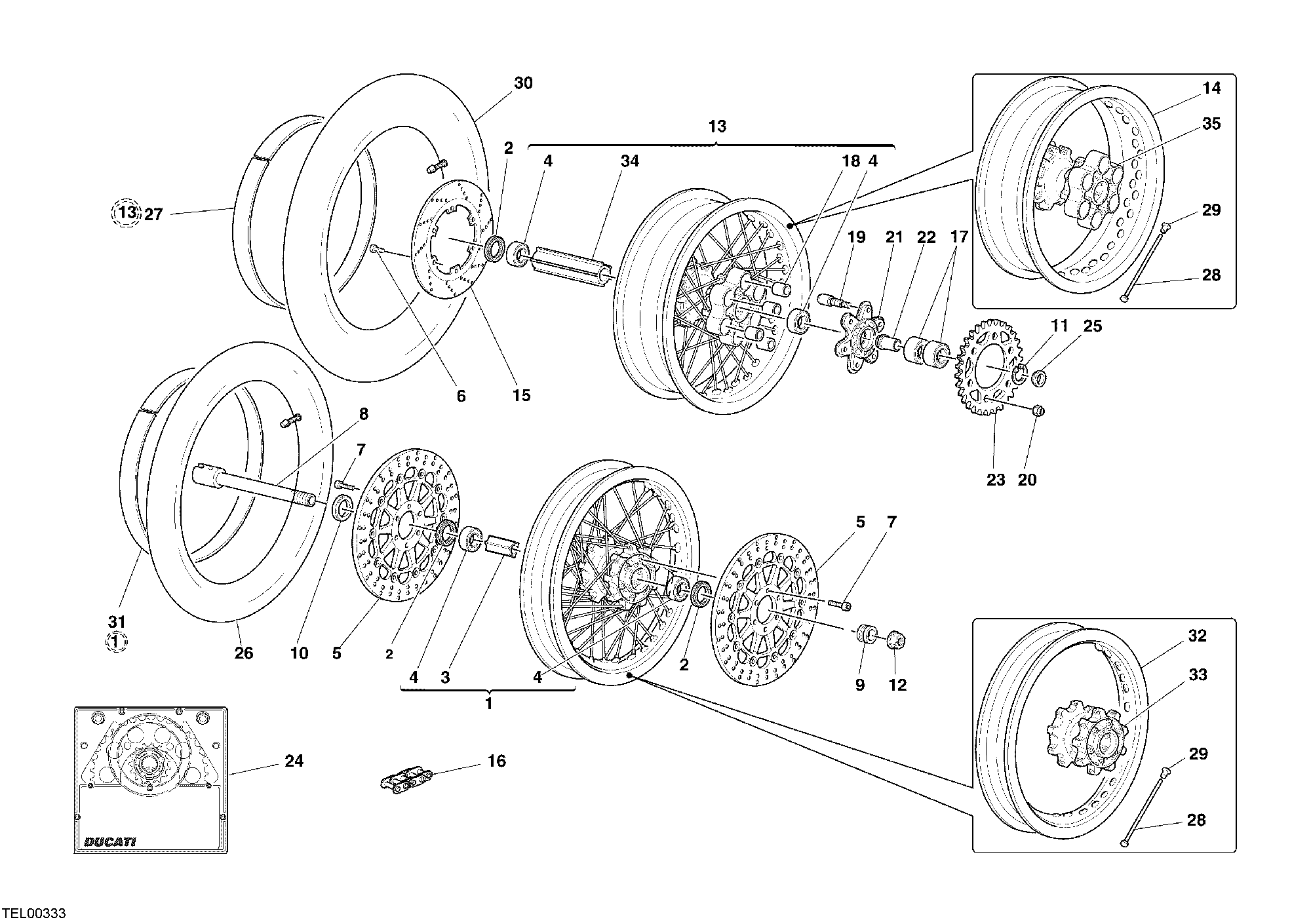

35 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 49921341A | Roue avant | 1 |
| 2 | 93040521A | Bague étanchéité 35X47.15X6.8 | 3 |
| 3 | 71410721A | Entretoise interne | 1 |
| 4 | 70250451A | Roulement | 2 |
| 5 | 49240291A | Disque frein avant | 2 |
| 6 | 77913111A | Vis | 6 |
| 7 | 77913991A | Vis M8X20 | 12 |
| 8 | 81910431A | Pivot roue avant | 1 |
| 9 | 71313791A | Entretoise gauche. | 1 |
| 10 | 71311961A | Entretoise droit | 1 |
| 11 | 88450081A | Circlip | 1 |
| 12 | 74810141C | Écrou M25X1,25 | 1 |
| 13 | 50021341A | Roue arrière | 1 |
| 14 | 50211131AX | Jante roue ar. | 1 |
| 15 | 49240032A | Disque frein arrière | 1 |
| 16 | 67640253A | Chaine | 1 |
| 17 | 70250501A | Roulement | 2 |
| 18 | 70010051A | Amortisseur caoutchouc | 6 |
| 19 | 82110091B | Pivot | 6 |
| 20 | 74840241AB | Écrou M10X1.25 | 6 |
| 21 | 16010491A | Bride Porte-Couronne | 1 |
| 22 | 71010411B | Entretoise | 1 |
| 23 | 49410961A | Couronne D39 | 1 |
| 24 | 67620461A | Kit transmission secondaire | 1 |
| 25 | 71310972B | Entretoise | 1 |
| 26 | 50340041A | Chambre à air | 1 |
| 27 | 46040061A | Fond jante | 1 |
| 28 | 49610021A | Rayon | 72 |
| 29 | 81510291A | Nipple, rayon | 72 |
| 30 | 50340031A | Chambre à air | 1 |
| 31 | 46040071A | Fond jante | 1 |
| 32 | 50111091AX | Jante roue av. | 1 |
| 33 | 16220271A | Moyeu roue avant | 1 |
| 34 | 71410701A | Entretoise interne | 1 |
| 35 | 16220281A | Moyeu roue arrière | 1 |
