43 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.

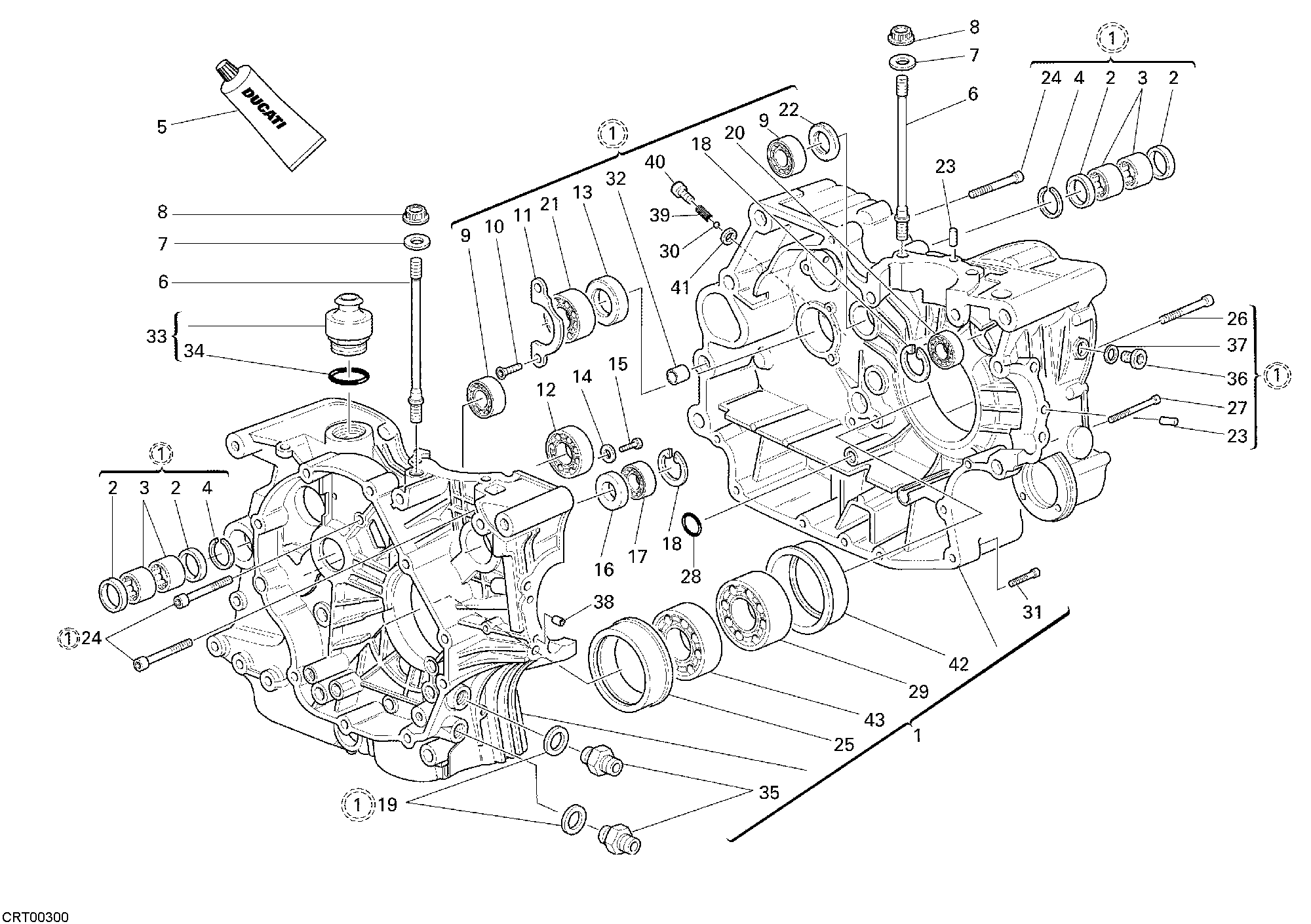

| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 22521971A | Carter moteur | 1 |
| 2 | 075549265 | Bague D'Etancheite | 4 |
| 3 | 764000004 | Roulement à aiguilles | 4 |
| 4 | 762662668 | Anneau arrêt | 2 |
| 5 | 942470014 | Colle liquide | 1 |
| 6 | 76610591A | Goujon fixation cylindre culasse | 4 |
| 7 | 85610642A | Rondelle, speciale 10,5X21X2 | 8 |
| 8 | 74810501A | Écrou M10X1,5 | 8 |
| 9 | 70240331A | Roulement 17X40X12 | 1 |
| 10 | 720941616 | Vis tspei M6X12 | 2 |
| 11 | 82610121A | Plaque arrêt | 1 |
| 12 | 70250191A | Roulement 25X62X17 | 1 |
| 13 | 93040221A | Bague D'Etancheite | 1 |
| 14 | 71311401A | Entretoise | 2 |
| 15 | 77052508B | Vis te M6X16 | 2 |
| 16 | 937851830 | Bague D'Etancheite | 1 |
| 17 | 757941542 | Roulement | 1 |
| 18 | 735033380 | Circlip | 1 |
| 19 | 78710111A | Joint aluminium 14X22X2 | 2 |
| 20 | 70250081A | Roulement à billes 6003 tn9 C3 | 1 |
| 21 | 70240131A | Roulement | 1 |
| 22 | 46340011A | Bague étanchéité | 1 |
| 23 | 001152010 | Goujon de référence | 2 |
| 24 | 77151368B | Vis tcei M8X75 | 6 |
| 25 | 71010691A | Douille | 1 |
| 26 | 77910292A | Vis speciale tcei M8X75 | 1 |
| 27 | 77150808B | Vis tcei M6X75 | 2 |
| 28 | 938270114 | Joint torique | 3 |
| 29 | 70240201A | Roulement | 1 |
| 30 | 84740061A | Bille | 1 |
| 31 | 77150728B | Vis tcei M6X35 | 5 |
| 32 | 71110951A | Goujon de référence | 2 |
| 33 | 59310031B | Soupape reniflard | 1 |
| 34 | 938233156 | Joint torique 39.34X2.62 | 1 |
| 35 | 81510221A | Raccord tuyau M14X1.5 | 2 |
| 36 | 77910262A | Vis M12X1 | 1 |
| 37 | 85250261A | Joint aluminium 12X16X1.5 | 1 |
| 38 | 71111281A | Goujon de référence | 2 |
| 39 | 79912111A | Ressort | 1 |
| 40 | 77110321A | Vis speciale tcei M6X11.5 | 1 |
| 41 | 85250231A | Joint | 1 |
| 42 | 71010701A | Douille | 1 |
| 43 | 751913380 | Roulement 35X72X17 | 1 |
