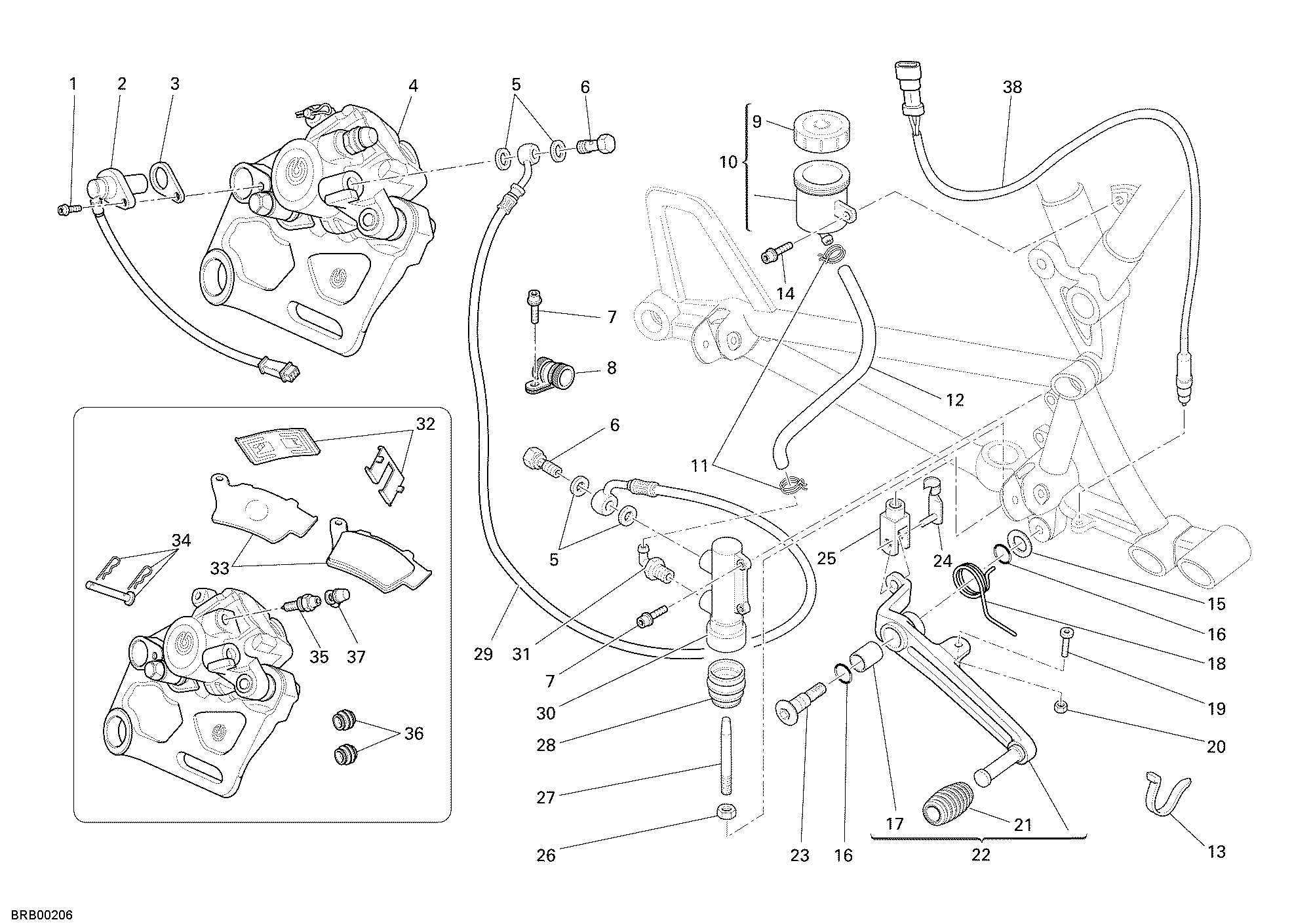

38 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77157548B | Vis tceif M10X25 | 1 |
| 2 | 55240371C | Capteur vitesse | 1 |
| 3 | 71311921A | Entretoise | 1 |
| 4 | 61140281A | Étrier frein arrière | 1 |
| 5 | 85250241A | Rondelle 10X14X1 | 4 |
| 6 | 77913661AB | Vis fixation tuyau frein M10X1 | 2 |
| 7 | 77110391A | Vis tceif M6X16 | 3 |
| 8 | 74140621A | Collier clic 8 mm | 2 |
| 9 | 89340051A | Capot Maitre-Cylindre | 1 |
| 10 | 58540081A | Réservoir liquide freins | 1 |
| 11 | 74140431A | Collier | 2 |
| 12 | 87711081A | Tuyau | 1 |
| 13 | 74140381A | Collier | 4 |
| 14 | 77156628B | Vis tceif M6X10 | 1 |
| 15 | 85211511A | Rondelle | 1 |
| 16 | 88641161A | Joint torique | 2 |
| 17 | 71210341A | Douille | 1 |
| 18 | 79912511A | Ressort | 1 |
| 19 | 77912371B | Vis | 1 |
| 20 | 74750051B | Écrou basse M6 | 1 |
| 21 | 76510011A | Caoutchouc | 1 |
| 22 | 45720431B | Pédale frein | 1 |
| 23 | 82111701A | Pivot | 1 |
| 24 | 85010151A | Fixation rapide | 1 |
| 25 | 18410051A | Fourchette din 71752 | 1 |
| 26 | 74750031A | Écrou M6 | 1 |
| 27 | 11720901A | Tige maître cylindre | 1 |
| 28 | 62640131A | Pare poussiere | 1 |
| 29 | 61940331A | Tuyau frein arrière | 1 |
| 30 | 62540041A | Pompe frein arrière | 1 |
| 31 | 63140081A | Raccord tuyau | 1 |
| 32 | 61240341A | Ressort plaquette frein | 1 |
| 33 | 61340761A | Jeu plaquettes frein arrière | 1 |
| 34 | 61240351A | Jeu de révision de pivots plaquette | 1 |
| 35 | 63140281A | Vidange | 1 |
| 36 | 61240301A | Pare poussiere | 2 |
| 37 | 61240081A | Bouchon poussiere (emballage de 20 pieces) | 1 |
| 38 | 53940031B | Interrupteur stop arrière | 1 |
