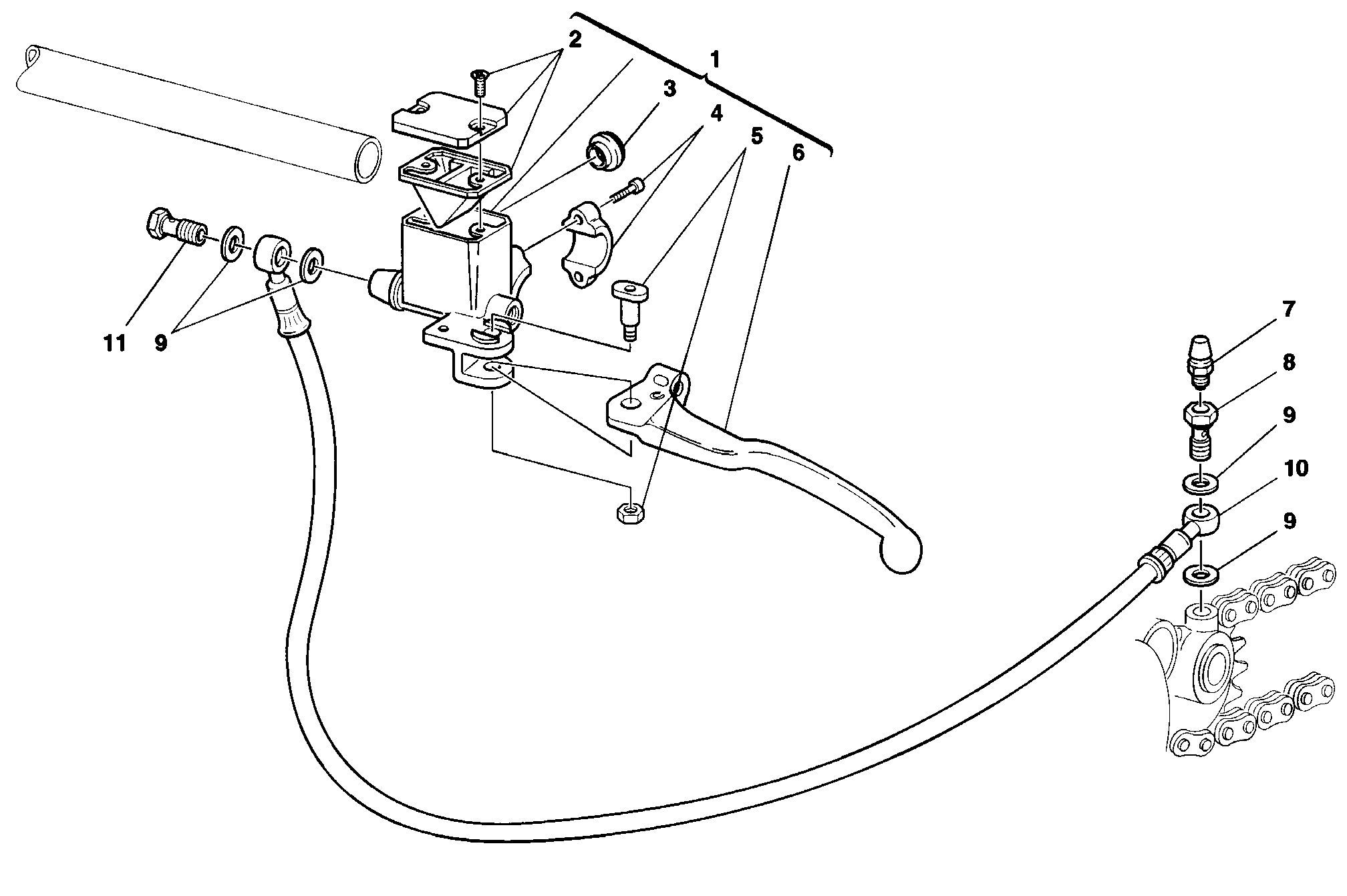

11 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 63040091A | Pompe embrayage | 1 |
| 2 | 000046665 | Couvercle pompe huile | 1 |
| 3 | 000049654 | Hubolt niveau huile | 1 |
| 4 | 62640011A | Cavalier | 1 |
| 5 | 000046664 | Pivot levier frein | 1 |
| 6 | 62610031A | Levier | 1 |
| 7 | 000033552 | Soupape vidange | 1 |
| 8 | 77910821A | Vis fixation tuyau huile | 1 |
| 9 | 42020010A | Joint en cuivre 11.9X8.2X2 | 4 |
| 10 | 61910011A | Tuyau | 1 |
| 11 | 77910581A | Vis fixation tuyau huile | 1 |
