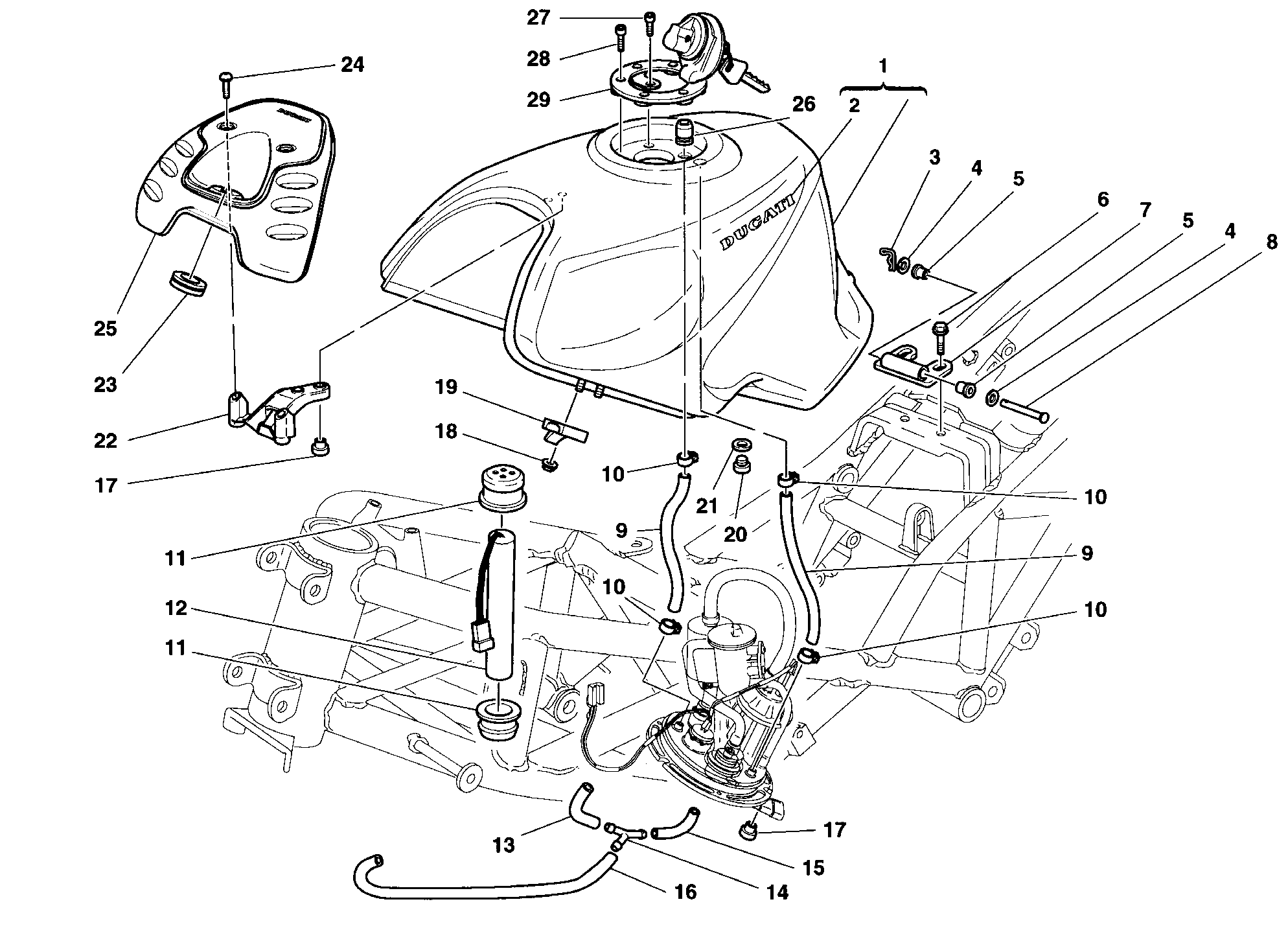

34 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 58610291AA | Réservoir carburant | 1 |
| 1 | 58610291AB | Réservoir carburant | 1 |
| 1 | 58610291AC | Réservoir carburant | 1 |
| 1 | 58630291A | Réservoir carburant | 1 |
| 2 | 43510281A | Decalcomanie Ducati | 2 |
| 2 | 43510281AB | Decalcomanie Ducati | 2 |
| 2 | 43510281AC | Decalcomanie Ducati | 2 |
| 3 | 800062705 | Goupille | 1 |
| 4 | 80C005893 | Rondelle 17X8.3X.0,6 | 2 |
| 5 | 71210131A | Douille | 2 |
| 6 | 77250251A | Vis M6X10 | 2 |
| 7 | 82721341A | Plaquette | 1 |
| 8 | 82110281B | Pivot | 1 |
| 9 | 59010851A | Tuyau | 2 |
| 10 | 74140131B | Collier | 4 |
| 11 | 82911861A | Support en caoutchouc | 2 |
| 12 | 55210032A | Jauge niveau essence | 1 |
| 13 | 59010941A | Tube D'Event | 1 |
| 14 | 61610021A | Raccord en Y | 1 |
| 15 | 59010771A | Tube D'Event | 1 |
| 16 | 59010951A | Tube D'Event | 1 |
| 17 | 75010421A | Ecrou | 5 |
| 18 | 763106N01 | Ecrou | 4 |
| 19 | 86610291A | Tampon caoutchouc | 2 |
| 20 | 000077921 | Vis | 1 |
| 21 | 42020010A | Joint en cuivre 11.9X8.2X2 | 1 |
| 22 | 83011311A | Equerre | 1 |
| 23 | 76410191A | Joint en caoutchouc Anti-Vibration | 1 |
| 24 | 77510082A | Vis tbei 6X14 | 2 |
| 25 | 24721051A | Couvercle | 1 |
| 26 | 79110121A | Joint | 1 |
| 27 | 77150402B | Vis M5X14 | 1 |
| 28 | 77150457E | Vis M5X25 | 3 |
| 29 | 89540012A | Bouchon réservoir carburant | 1 |
