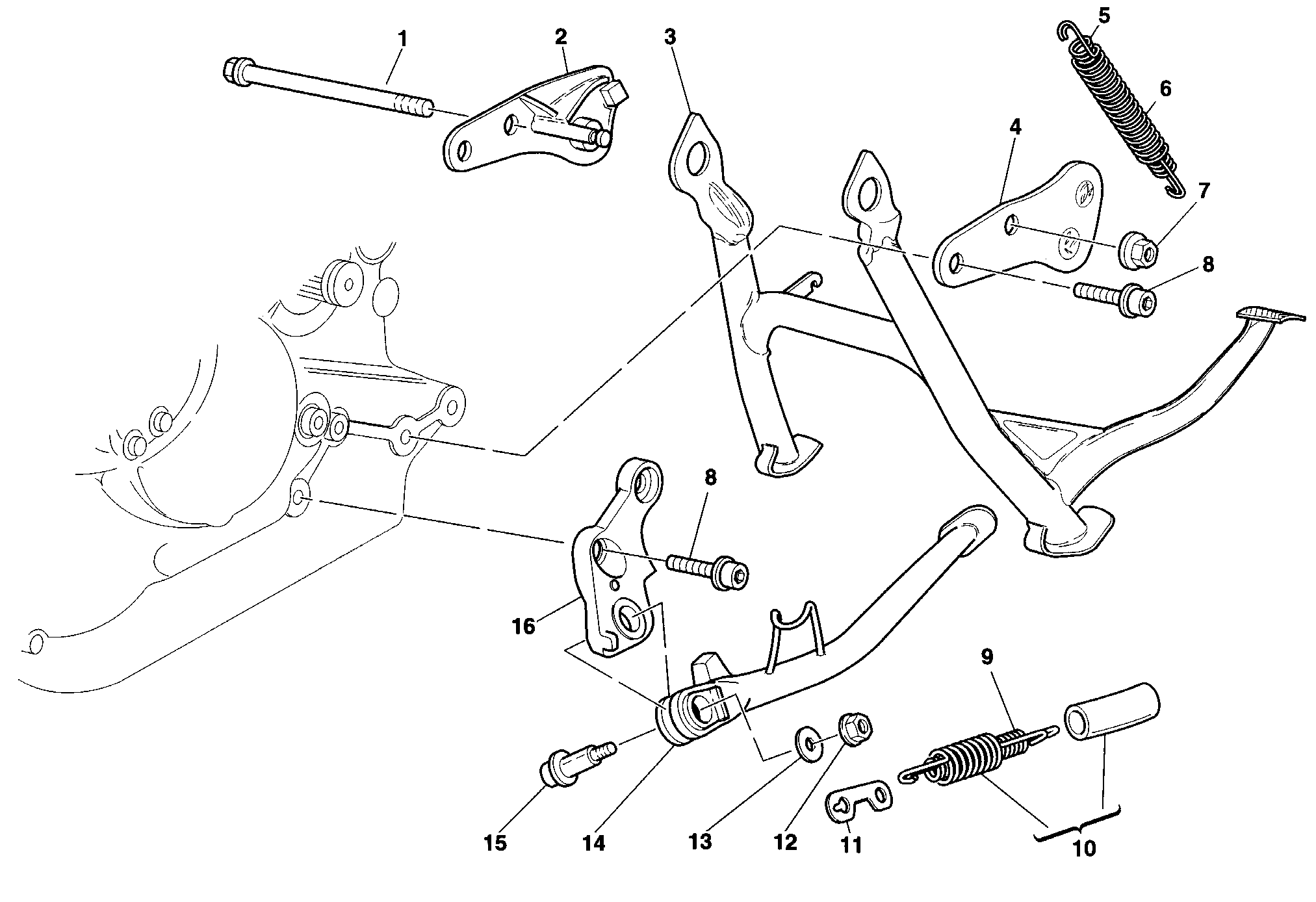

16 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77210011A | Vis support moteur | 1 |
| 2 | 55510071A | Équerre béquille droit | 1 |
| 3 | 55510051A | Béquille centrale | 1 |
| 4 | 55510061B | Équerre béquille gauche | 1 |
| 5 | 79910691A | Ressort interne béquille | 1 |
| 6 | 79910701A | Ressort extérieur béquille | 1 |
| 7 | 74940452G | Écrou bride M10X1,25 | 1 |
| 8 | 77157542B | Vis tceif M10X1.5X25 | 3 |
| 9 | 000062676 | Ressort interne | 1 |
| 10 | 79920011A | Ressort extérieur béquille | 1 |
| 11 | 82711391A | Plaquette | 1 |
| 12 | 729908FN1 | Ecrou | 1 |
| 13 | 85250041A | Rondelle 8.4X1.6 | 1 |
| 14 | 55620171A | Béquille latérale | 1 |
| 15 | 55610181B | Pivot béquille latéral | 1 |
| 16 | 55610121A | Support béquille latéral | 1 |
