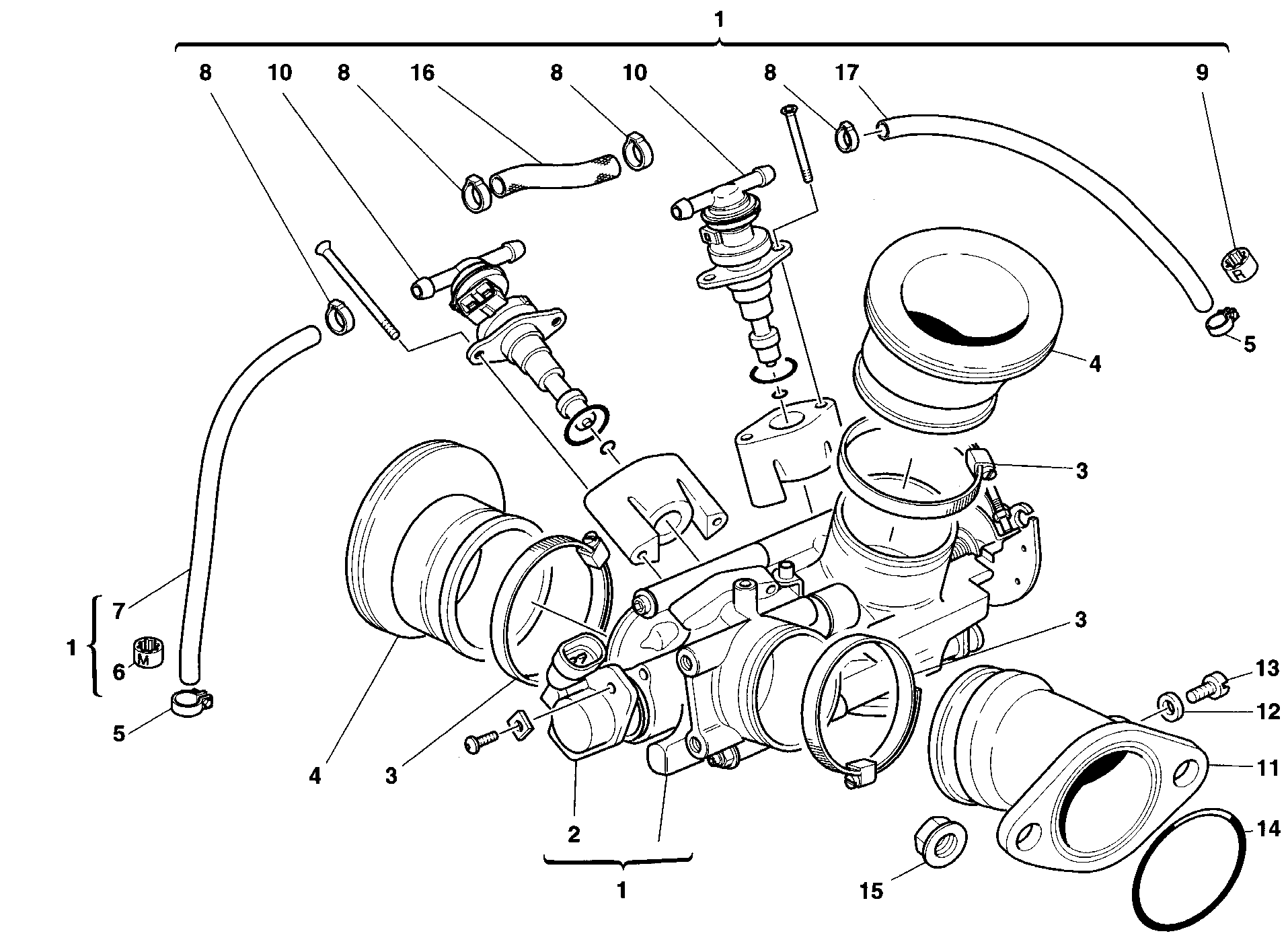

17 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 28240141A | Corps papillon | 1 |
| 2 | 28440021A | Potentiometre | 1 |
| 3 | 74140221A | Collier | 4 |
| 4 | 80110031A | Manchon | 2 |
| 5 | 74140131B | Collier | 2 |
| 6 | 74140401A | Collier M | 1 |
| 7 | 59010541A | Tuyau | 1 |
| 8 | 28740241B | Collier click 16.8mm | 4 |
| 9 | 74140411A | Collier R | 1 |
| 10 | 28040021A | Injector | 2 |
| 11 | 13710031B | Canalisation aspiration | 2 |
| 12 | 025070223 | Joint aluminium | 2 |
| 13 | 77650322A | Vis Tc M5X8 | 2 |
| 14 | 46320222A | Joint torique | 2 |
| 15 | 729908FN1 | Ecrou | 4 |
| 16 | 59010841A | Tuyau | 1 |
| 17 | 59010961A | Tuyau | 1 |
