Pincez pour zoomer · touchez une pièce

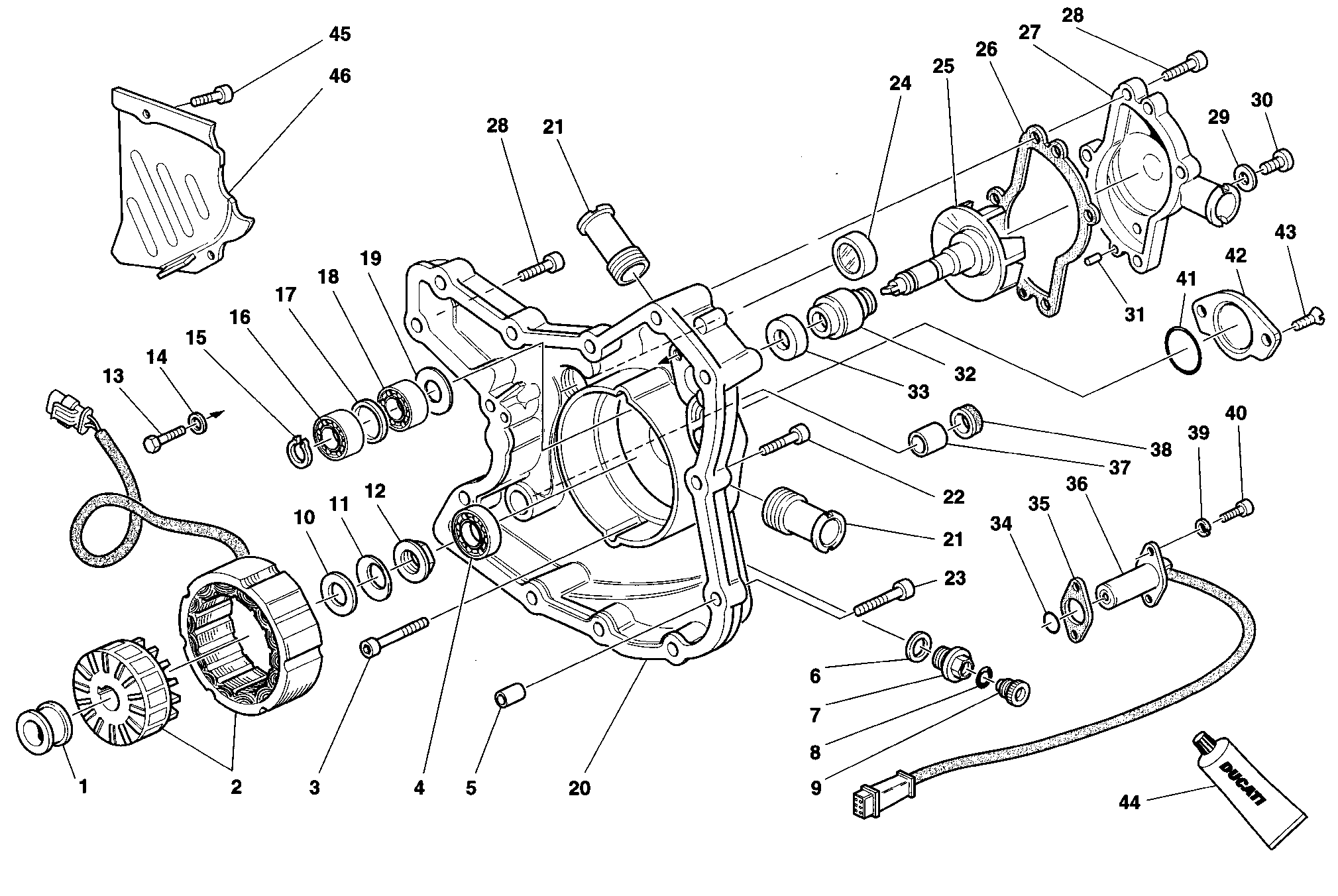

48 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 71311242A | Entretoise | 1 |
| 2 | 26440201A | Alternateur | 1 |
| 3 | 77950051A | Vis M6X30 | 2 |
| 4 | 70250081A | Roulement à billes 6003 tn9 C3 | 1 |
| 5 | 71111601A | Goujon de référence | 2 |
| 6 | 22032083A | Joint aluminium | 1 |
| 7 | 70310171A | Embout Passe-Cables alternateur | 1 |
| 8 | 88640431A | Joint torique | 1 |
| 9 | 87210211A | Bouchon pour collier Passe-Cable | 1 |
| 10 | 71311251A | Entretoise | 1 |
| 11 | 79950012A | Belleville | 1 |
| 12 | 74810131A | Ecrou | 1 |
| 13 | 60N101079 | Vis te M6X1.00X16 | 2 |
| 14 | 85211721A | Rondelle 6X14.2X1.3 | 2 |
| 15 | 88450361A | Circlip | 1 |
| 16 | 751202374 | Roulement | 1 |
| 17 | 71310451A | Entretoise | 1 |
| 18 | 70250021A | Roulement | 1 |
| 19 | 71310831A | Entretoise | 1 |
| 20 | 24220072BA | Couvercle alternateur complet | 1 |
| 21 | 66810014A | Goulotte pompe eau | 2 |
| 22 | 77110518B | Vis tcei M6X25 | 8 |
| 23 | 77110471A | Vis | 3 |
| 24 | 25410011A | Hublot | 1 |
| 25 | 25120022A | Couronne mobile pompe eau | 1 |
| 26 | 78810063A | Joint | 1 |
| 27 | 24710671BA | Couvercle pompe eau | 1 |
| 28 | 77150678B | Vis tcei M6X16 | 6 |
| 29 | 85250241A | Rondelle 10X14X1 | 1 |
| 30 | 78050012A | Bouchon filetée M10X1 | 1 |
| 31 | 86010041A | Goujon de référence | 2 |
| 32 | 93050011A | Tenue mecanique | 1 |
| 33 | 93050021A | Contre-Face | 1 |
| 34 | 88641721A | Joint torique 1,78X14 | 1 |
| 35 | 78810031B | Joint | 1 |
| 35 | 78810121A | Joint | 1 |
| 35 | 78810131A | Joint | 1 |
| 36 | 55240091A | Capteur | 1 |
| 37 | 774993421 | Douille | 1 |
| 38 | 937831524 | Bague D'Etancheite | 1 |
| 39 | 85350081A | Rondelle elastique 5 mm | 2 |
| 40 | 706205212 | Vis M5X12 | 2 |
| 41 | 88640351A | Joint torique | 1 |
| 42 | 24710021BC | Couvercle | 1 |
| 43 | 77750493C | Vis tspei M6X14 | 2 |
| 44 | 942470014 | Colle liquide | 1 |
| 45 | 77150642B | Vis tcei M6X1.00X14 | 2 |
| 46 | 24710831AB | Couvercle pignon chaîne | 1 |
