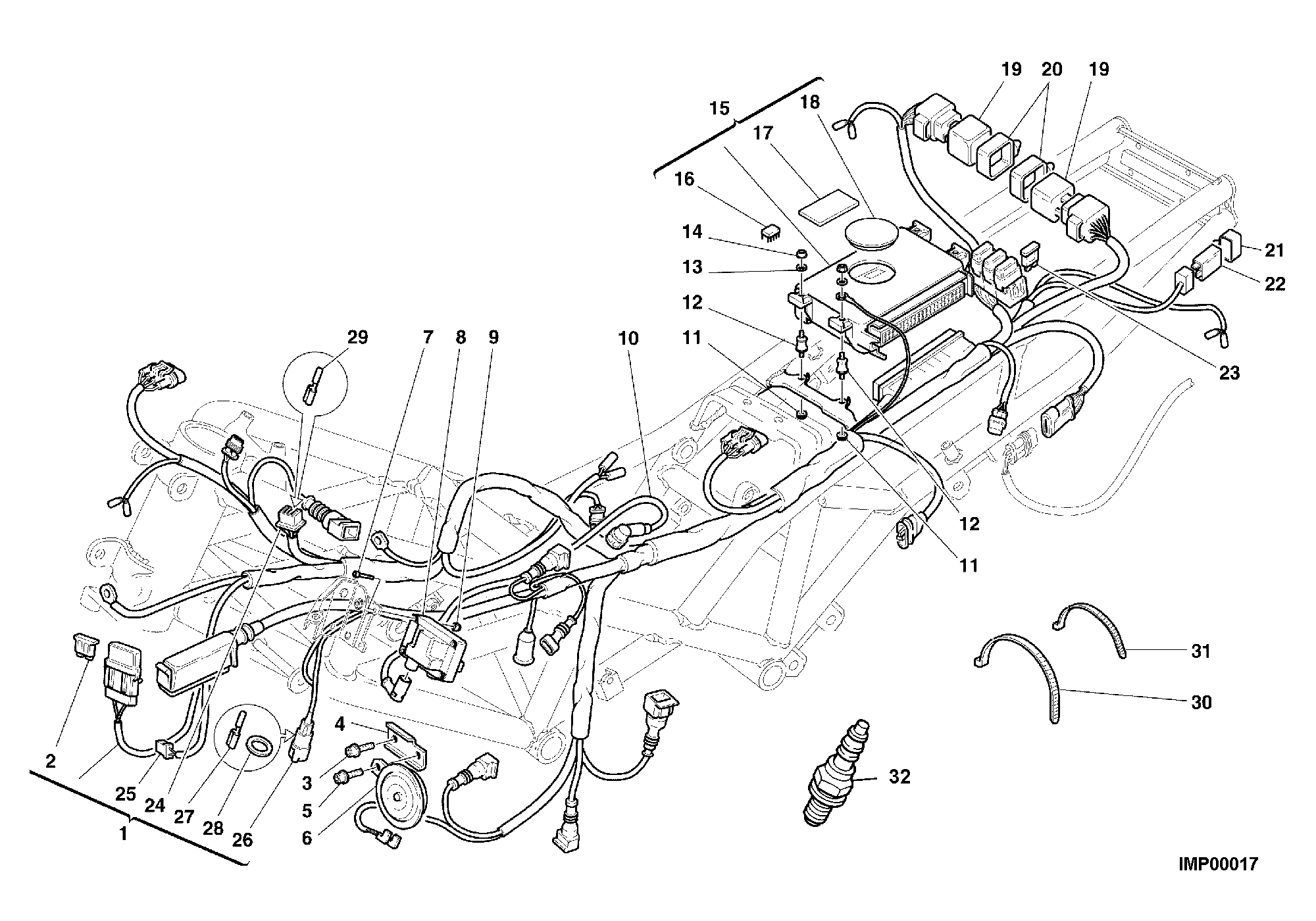

36 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 51011411B | Faisceau de fils | 1 |
| 2 | 38940141A | Fusible 40A | 1 |
| 3 | 77157232B | Vis tceif M8X1.25X25 ch6 | 1 |
| 4 | 82911961A | Support | 1 |
| 5 | 77157212B | Vis M8X16 | 1 |
| 6 | 51640011AB | Avertisseur sonore | 1 |
| 7 | 77150252B | Vis M4X25 | 4 |
| 8 | 28540031A | Bobine D'Allumage | 2 |
| 9 | 74950011A | Ecrou | 4 |
| 10 | 67110081A | Câblage bougie tête | 2 |
| 11 | 75050011A | Écrou autobloquant M6 H5.5 | 4 |
| 12 | 70010232A | Antivibration | 4 |
| 13 | 80A006385 | Rondelle | 1 |
| 14 | 75050011A | Écrou autobloquant M6 H5.5 | 4 |
| 15 | 28640131A | Centrale contrôle moteur | 1 |
| 16 | 54610791A | Eprom 067 | 1 |
| 16 | 54611101A | Eprom 067 | 1 |
| 17 | 43311791A | Plaquette non rimuovere | 1 |
| 18 | 87240181A | Bouchon caoutchouc | 1 |
| 19 | 28740402A | Relais | 2 |
| 20 | 82911271A | Support | 2 |
| 21 | 82911901A | Support en caoutchouc | 1 |
| 22 | 54140031A | Relais siemens A-303/B1008 | 1 |
| 23 | 38940061A | Fusible 3A | 1 |
| 23 | 38940071A | Fusible 7.5à | 2 |
| 23 | 38940131A | Fusible 20A | 1 |
| 23 | 38940151A | Fusibile 5A | 1 |
| 24 | 000066526 | Connecteur | 1 |
| 25 | 000056803 | Connecteur | 1 |
| 26 | 38640061A | Connecteur | 1 |
| 27 | 38740021A | Terminal | 2 |
| 28 | 76440051A | Caoutchouc | 1 |
| 29 | 000066527 | Connecteur femelle | 4 |
| 30 | 069191030 | Collier | 13 |
| 31 | 74140381A | Collier | 12 |
| 32 | 67040071A | Bougie champion Ra4Hc | 2 |
