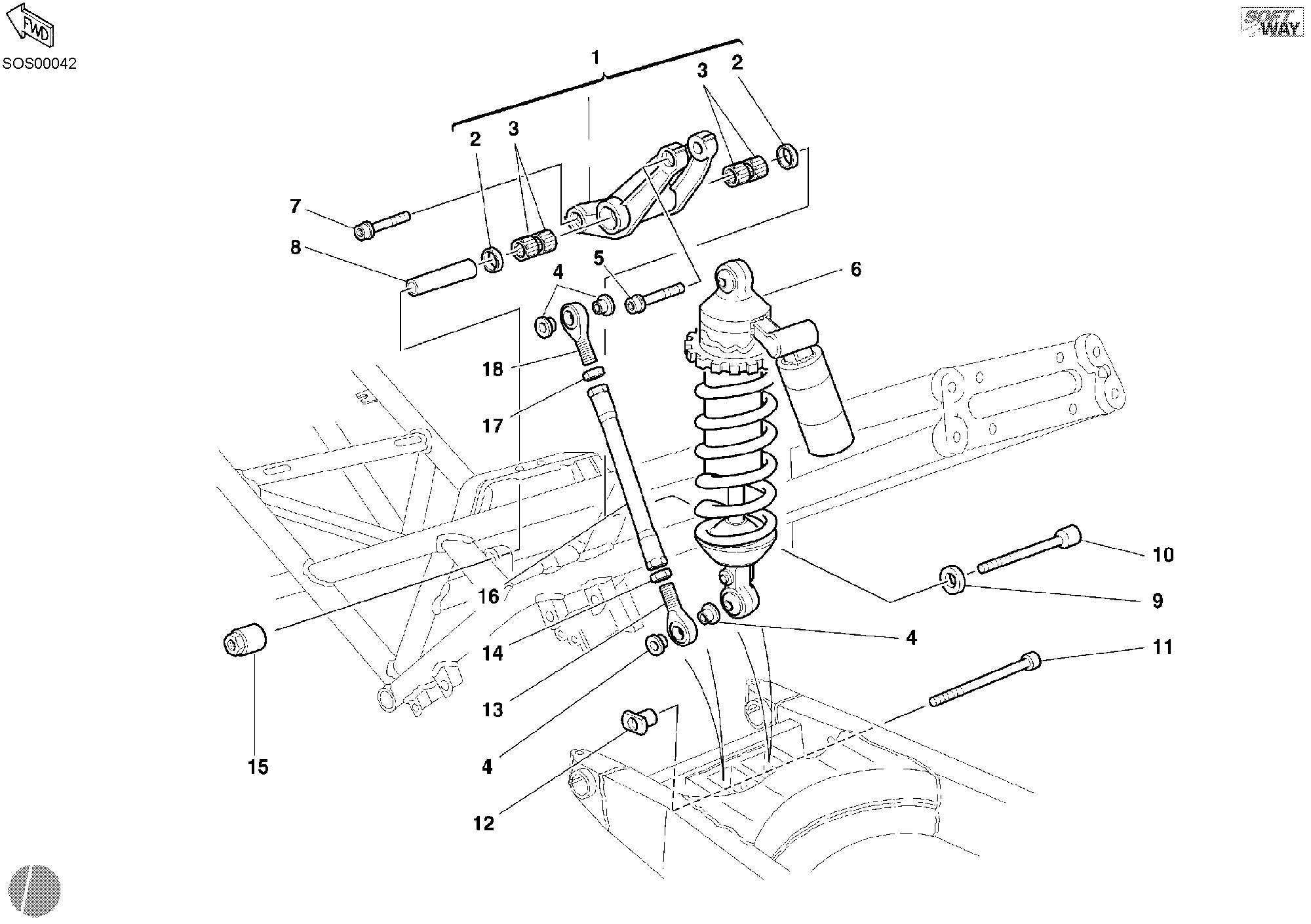

18 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 37220081A | Ensemble culbuteur | 1 |
| 2 | 937811824 | Bague étanchéité | 2 |
| 3 | 70140061A | Roulement à aiguilles | 4 |
| 4 | 71010251A | Entretoise | 4 |
| 5 | 77159382B | Vis | 1 |
| 6 | 36520271C | Amortisseur arrière | 1 |
| 7 | 77159372B | Vis | 1 |
| 8 | 71510041A | Entretoise | 1 |
| 9 | 71010571A | Entretoise | 1 |
| 10 | 77110091A | Vis | 1 |
| 11 | 77110081A | Vis | 1 |
| 12 | 71010461A | Entretoise | 1 |
| 13 | 764010009 | Joint à rotule | 1 |
| 14 | 74710061A | Ecrou | 1 |
| 15 | 75010411A | Ecrou | 1 |
| 16 | 87510381A | Tirant | 1 |
| 17 | 41790901A | Ecrou | 1 |
| 18 | 764010010 | Joint à rotule | 1 |
