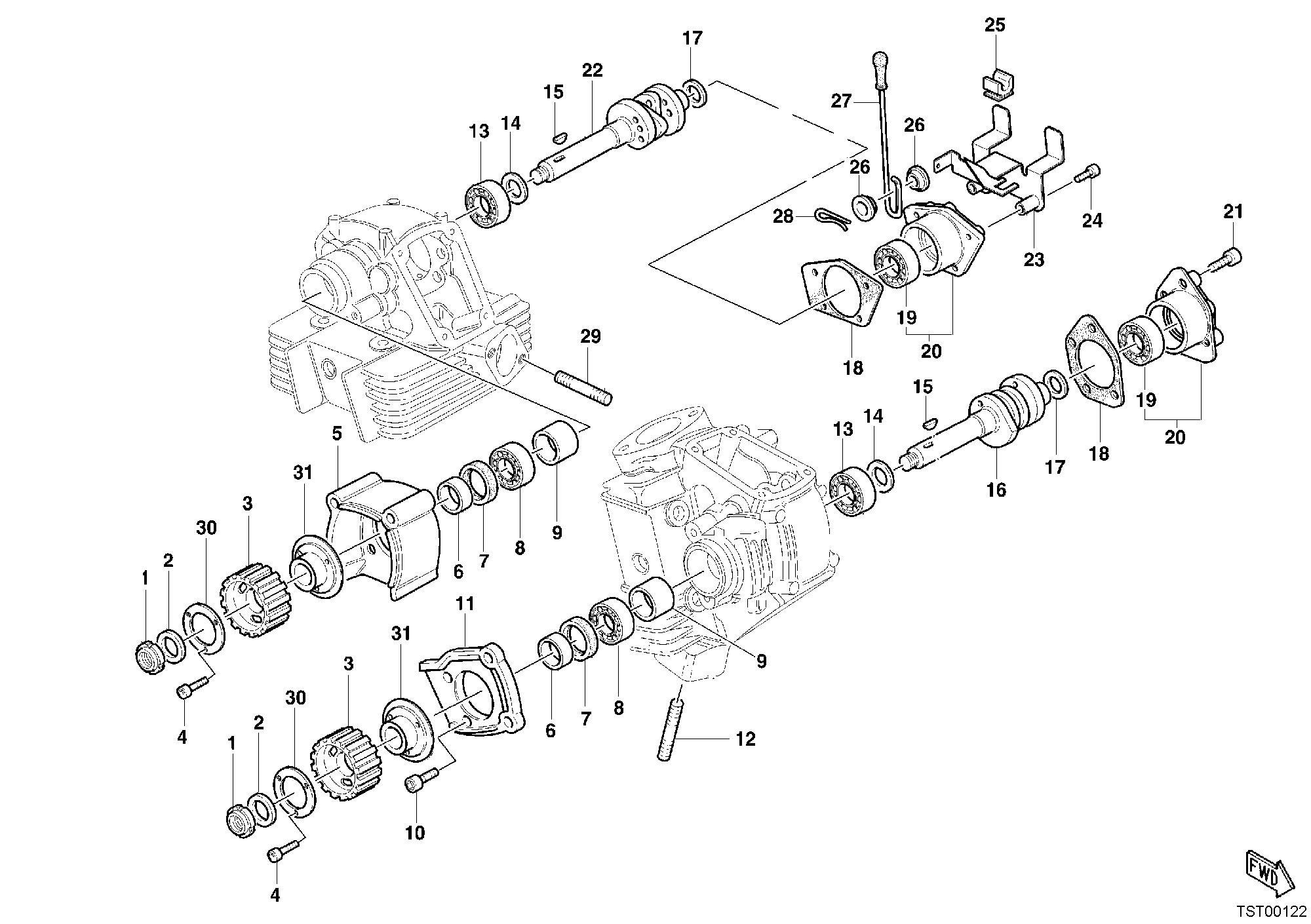

32 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 729441542 | Embout elastique | 2 |
| 2 | 079769040 | Rondelle 15.2X24X1 | 2 |
| 3 | 25510141A | Poulie de distribution | 2 |
| 4 | 77150402B | Vis M5X14 | 6 |
| 5 | 23510291A | Capuchon vertical en caoutchouc | 1 |
| 6 | 71310061A | Entretoise poulie | 2 |
| 7 | 020470105 | Bague D'Etancheite angus 22Mm | 2 |
| 8 | 751101747 | Roulement 17Bc10X3 uni 4259 | 2 |
| 9 | 066029030 | Entretoise 17X25X22 | 2 |
| 10 | 60N107335 | Vis tcei M6X1.00X16 | 4 |
| 11 | 23510281A | Capuchon horontal en caoutchout | 1 |
| 12 | 76640171A | Goujon | 4 |
| 13 | 751102054 | Roulement 20Bc10X3 uni 4259 | 2 |
| 14 | 040016190 | Rondelle | 2 |
| 15 | 741721008 | Clé woodruff 4X5 | 2 |
| 16 | 14810532A | Arbre distribution culasse horizontal | 1 |
| 17 | 040029125 | Rondelle de butée 15.5X22X0,2 | 2 |
| 17 | 040029126 | Rondelle de butée 15.5X22X0,5 | 2 |
| 18 | 066092310 | Joint | 2 |
| 19 | 751731542 | Roulement 15Bc02Xv3 uni 4259 | 2 |
| 20 | 23520151BA | Capuchon avec roulement | 2 |
| 21 | 60N102509 | Vis tête hexagonale creuse M6X20 | 5 |
| 22 | 14810522A | Arbre distribution culasse vertical | 1 |
| 23 | 82911851A | Equerre | 1 |
| 24 | 77150732B | Vis M6X40 | 2 |
| 25 | 76410101A | Caoutchouc | 1 |
| 26 | 71110821A | Douille | 2 |
| 27 | 11710321A | Coulisseau | 1 |
| 28 | 736010220 | Goupille | 1 |
| 29 | 41750337A | Goujon | 4 |
| 30 | 85211241A | Rondelle, speciale | 2 |
| 31 | 16010761A | Bride | 2 |
