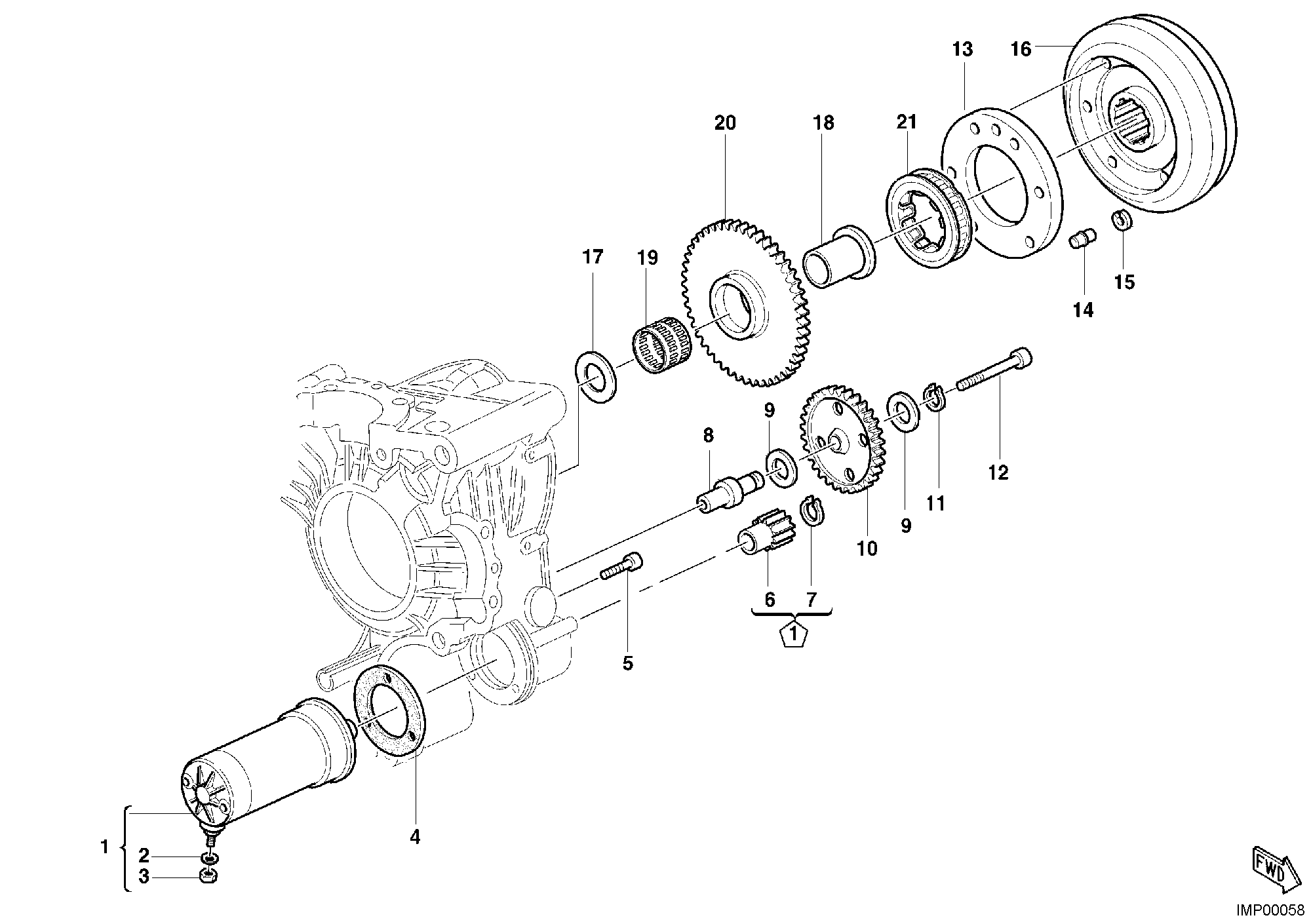

21 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 27040011A | Démarreur électrique | 1 |
| 2 | 734006N01 | Rondelle elastique | 1 |
| 3 | 41790506A | Ecrou | 1 |
| 4 | 78810541A | Joint | 1 |
| 5 | 60N102510 | Vis tête hexagonale creuse M6X25 | 3 |
| 6 | 17610011A | Pignon demmareur électrique | 1 |
| 7 | 735001237 | Circlip | 1 |
| 8 | 066050020 | Pivot engranage | 1 |
| 9 | 85610711A | Rondelle | 2 |
| 10 | 17610091A | Pignon intermediaire | 1 |
| 11 | 735001440 | Circlip 14 din 471 | 1 |
| 12 | 77150782B | Vis M6X65 | 1 |
| 13 | 16010571A | Bride roue libre | 1 |
| 14 | 86310021A | Goujon de référence | 1 |
| 15 | 064729040 | Bague darret | 1 |
| 16 | 27610281B | Volant magnetique | 1 |
| 17 | 061950065 | Rondelle de butée 35.5X48 | 1 |
| 18 | 88110101C | Douille | 1 |
| 19 | 70140031A | Roulement à aiguilles | 1 |
| 20 | 17310123A | Couronne démarrage électrique D71 | 1 |
| 21 | 70140071A | Roue libre | 1 |
