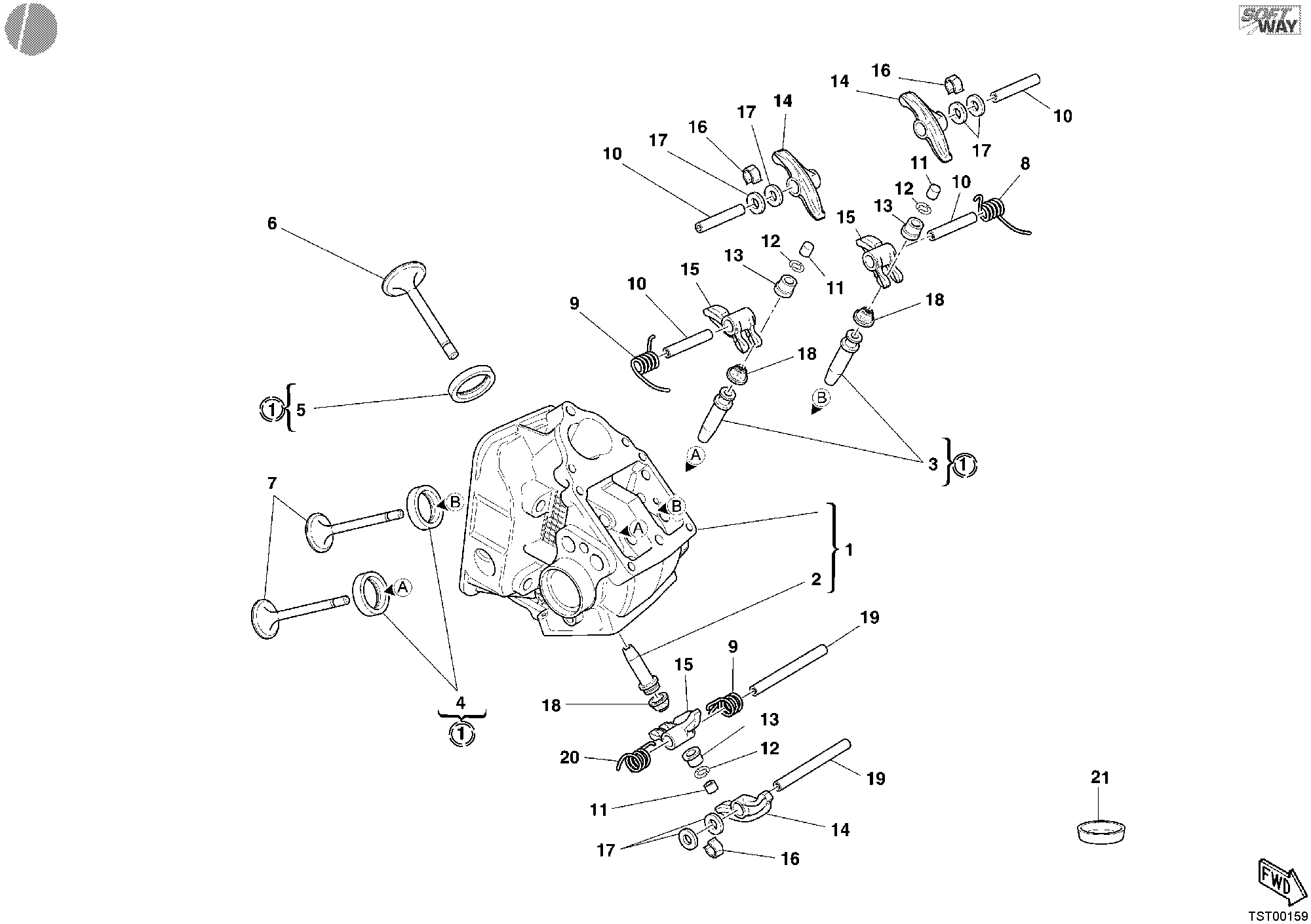

Culasse Horizontale - St3 2004

Liste imprimable des références de ce plan

Repère	Référence	Désignation	Qté
1	34021301C	Culasse horizontale	1
2	30310251A	Guide soupape échappement	1
2	30310251AB	Guide-Soupape échappement +0,03 mm	1
2	30310251AC	Guide-Soupape échappement +0,06 mm	1
2	30310251AD	Guide-Soupape échappement +0,09 mm	1
3	30310391A	Guide-Soupape aspiration	1
3	30310391AB	Guide-Soupape majore 0,03 mm	1
3	30310391AC	Guide-Soupape majore 0,06 mm	1
3	30310391AD	Guide-Soupape majore 0,09 mm	1
4	304A0011A	Siège soupape admissiom	2
4	304A0011AB	Siège soupape admission +0,03 mm	2
4	304A0011AC	Siège soupape admission +0,06 mm	2
5	304A0041A	Siège soupape D'Echappement	1
5	304A0041AB	Siège soupape échappement +0,03 mm	1
5	304A0041AC	Siège soupape échappement +0,06 mm	1
6	21110432B	Soupape dechappement	1
7	21010471B	Soupape admission	2
8	79911471A	Ressort culbuteur fermeture droite	1
9	79911462A	Ressort	2
10	82111411A	Axe culbuteur ouverture	4
11	84010011A	Réglage culbeteur ouverture 2.00 mm	2
11	84010021A	Réglage culbeteur ouverture 2.05 mm	2
11	84010031A	Réglage culbeteur ouverture 2.10 mm	2
11	84010041A	Réglage culbeteur ouverture 2.15 mm	2
11	84010051A	Réglage culbeteur ouverture 2.20 mm	2
11	84010061A	Réglage culbeteur ouverture 2.25 mm	2
11	84010071A	Réglage culbeteur ouverture 2.30 mm	2
11	84010081A	Réglage culbeteur ouverture 2.35 mm	2
11	84010091A	Réglage culbeteur ouverture 2.40 mm	2
11	84010101A	Réglage culbeteur ouverture 2.45 mm	2
11	84010111A	Réglage culbeteur ouverture 2.50 mm	2
11	84010121A	Réglage culbeteur ouverture 2.55 mm	2
11	84010131A	Réglage culbeteur ouverture 2.60 mm	2
11	84010141A	Réglage culbeteur ouverture 2.65 mm	2
11	84010151A	Réglage culbeteur ouverture 2.70 mm	2
11	84010161A	Réglage culbeteur ouverture 2.75 mm	2
11	84010171A	Réglage culbeteur ouverture 2.80 mm	2
11	84010181A	Réglage culbeteur ouverture 2.85 mm	2
11	84010191A	Réglage culbeteur ouverture 2.90 mm	2
11	84010201A	Réglage culbeteur ouverture 2.95 mm	2
11	84010211A	Réglage culbeteur ouverture 3.00 mm	2
11	84010221A	Réglage culbeteur ouverture 3.05 mm	2
11	84010231A	Réglage culbeteur ouverture 3.10 mm	2
11	84010241A	Réglage culbeteur ouverture 3.15 mm	2
11	84010251A	Réglage culbeteur ouverture 3.20 mm	2
11	84010261A	Réglage culbeteur ouverture 3.25 mm	2
11	84010271A	Réglage culbeteur ouverture 3.30 mm	2
11	84010281A	Réglage culbeteur ouverture 3.35 mm	2
11	84010291A	Réglage culbeteur ouverture 3.40 mm	2
11	84010301A	Réglage culbeteur ouverture 3.45 mm	2
11	84010311A	Réglage culbeteur ouverture 1.80 mm	2
11	84010321A	Réglage culbeteur ouverture 1.85 mm	2
11	84010331A	Réglage culbeteur ouverture 1.90 mm	2
11	84010341A	Réglage culbeteur ouverture 1.95 mm	2
11	84010721A	Réglage culbeteur ouverture 3.60 mm	2
11	84010731A	Réglage culbeteur ouverture 3.80 mm	2
11	84011081A	Réglage culbeteur ouverture 3.50 mm	2
11	84011091A	Réglage culbeteur ouverture 3.55 mm	2
11	84011101A	Réglage culbeteur ouverture 3.65 mm	2
11	84011111A	Réglage culbeteur ouverture 3.70 mm	2
11	84011121A	Réglage culbeteur ouverture 3.75 mm	2
12	66910011E	Demi bague	6
13	84010471B	Réglage culbeteur fermature 2.50 mm	2
13	84010481B	Réglage culbeteur fermature 2.55 mm	2
13	84010491B	Réglage culbeteur fermature 2.60 mm	2
13	84010501B	Réglage culbeteur fermature 2.65 mm	2
13	84010511B	Réglage culbeteur fermature 2.70 mm	2
13	84010521B	Réglage culbeteur fermature 2.75 mm	2
13	84010531B	Réglage culbeteur fermature 2.80 mm	2
13	84010541B	Réglage culbeteur fermature 2.85 mm	2
13	84010551B	Réglage culbeteur fermature 2.90 mm	2
13	84010561B	Réglage culbeteur fermature 2.95 mm	2
13	84010571B	Réglage culbeteur fermature 3.00 mm	2
13	84010581B	Réglage culbeteur fermature 3.05 mm	2
13	84010591B	Réglage culbeteur fermature 3.10 mm	2
13	84010601B	Réglage culbeteur fermature 3.15 mm	2
13	84010611B	Réglage culbeteur fermature 3.20 mm	2
13	84010621B	Réglage culbeteur fermature 3.25 mm	2
13	84010631B	Réglage culbeteur fermature 3.30 mm	2
13	84010641B	Réglage culbeteur fermature 3.35 mm	2
13	84010651B	Réglage culbeteur fermature 3.40 mm	2
13	84010661B	Réglage culbeteur fermature 3.45 mm	2
13	84010671B	Réglage culbeteur fermature 3.50 mm	2
13	84010681B	Réglage culbeteur fermature 3.55 mm	2
13	84010691B	Réglage culbeteur fermature 3.60 mm	2
13	84010701B	Réglage culbeteur fermature 3.65 mm	2
13	84010711B	Réglage culbeteur fermature 3.70 mm	2
13	84010721B	Réglage culbeteur fermature 3.75 mm	2
13	84010731B	Réglage culbeteur fermature 3.80 mm	2
13	84010741B	Réglage culbeteur fermature 3.85 mm	2
13	84010751B	Réglage culbeteur fermature 3.90 mm	2
13	84010761B	Réglage culbeteur fermature 3.95 mm	2
13	84010771B	Réglage culbeteur fermature 4.00 mm	2
13	84010781B	Réglage culbeteur fermature 4.05 mm	2
13	84010791B	Réglage culbeteur fermature 4.10 mm	2
13	84010801B	Réglage culbeteur fermature 4.15 mm	2
13	84010811B	Réglage culbeteur fermature 4.20 mm	2
13	84010821B	Réglage culbeteur fermature 4.25 mm	2
13	84010831B	Réglage culbeteur fermature 4.30 mm	2
13	84010841B	Réglage culbeteur fermature 4.35 mm	2
13	84010851B	Réglage culbeteur fermature 4.40 mm	2
14	20810221A	Culbuteur ouverture	3
15	20910261B	Culbuteur ferm.	3
16	79911791A	Ressort	3
17	079537096	Rondelle	6
18	76410021A	Bague D'Etencheite Guide-Soupape	2
19	82111421B	Axe culbuteur fermature	2
20	79911472A	Ressort	1
21	87310011A	Bouchon 16 mm	1
21	87310021A	Bouchon 10 mm	1
21	87310051A	Bouchon 18 mm	1
21	87310201A	Bouchon 20 mm	1

—
