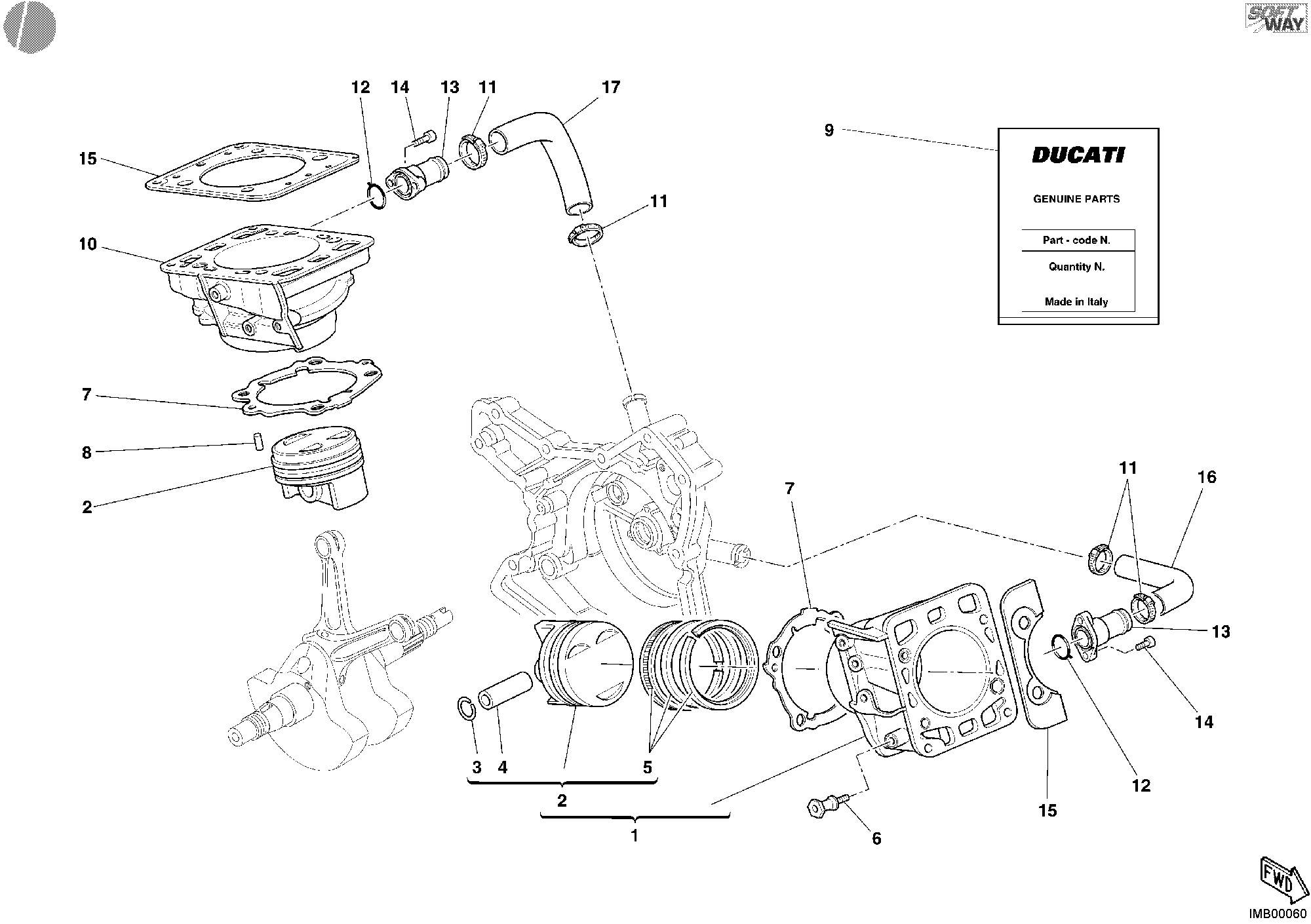

17 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 12020921A | Groupe cylindre horizontal- piston | 1 |
| 2 | 12221181A | Piston complet | 2 |
| 3 | 12110791A | Bague elastique Bloque-Axe | 4 |
| 4 | 12110782A | Axe de piston | 2 |
| 5 | 12120331A | Jeu segment piston 94 mm | 2 |
| 6 | 68410701A | Colonne | 1 |
| 7 | 78610631A | Joint base cylindre 0,4 mm | 2 |
| 8 | 71110932A | Goujon de référence | 4 |
| 9 | 79120361A | Jeu joints Cylindre-Culasse | 1 |
| 10 | 12020931A | Groupe cylindre Vertical-Piston | 1 |
| 11 | 74140021A | Collier | 4 |
| 12 | 78810721A | Joint torique | 2 |
| 13 | 81411241A | Raccord tuyau eau | 2 |
| 14 | 77150678B | Vis tcei M6X16 | 4 |
| 15 | 78610731A | Joint coulasse | 2 |
| 16 | 80010141A | Manchon entree eau cylindrehorizontal | 1 |
| 17 | 80010071A | Tuyau entree eau verical | 1 |
