Pincez pour zoomer · touchez une pièce

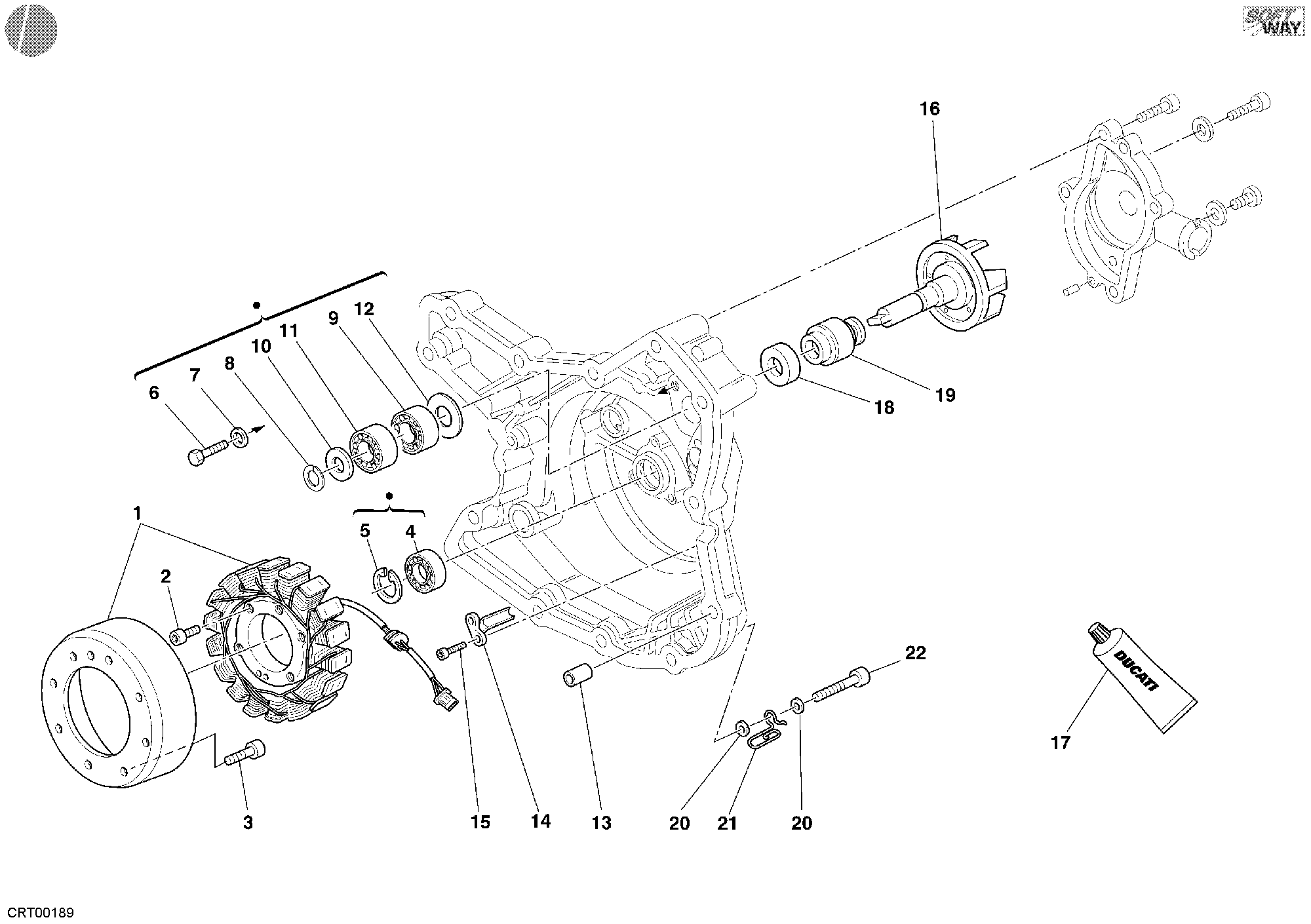

22 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 26420184A | Alternateur | 1 |
| 2 | 77150738B | Vis tcei M6X40 | 3 |
| 3 | 77940751A | Vis tcce M6X25 | 8 |
| 4 | 70250081A | Roulement à billes 6003 tn9 C3 | 1 |
| 5 | 735033380 | Circlip | 1 |
| 6 | 77052508B | Vis te M6X16 | 2 |
| 7 | 85211721A | Rondelle 6X14.2X1.3 | 2 |
| 8 | 88450111A | Circlip | 1 |
| 9 | 70240102A | Roulement | 1 |
| 10 | 85211141A | Rondelle 10X17X1.8 | 1 |
| 11 | 70240091A | Roulement à billes 6000 | 1 |
| 12 | 71311281B | Entretoise | 1 |
| 13 | 040049240 | Goujon de référence | 2 |
| 14 | 83011441A | Equerre | 1 |
| 15 | 77150408B | Vis tcei M5X14 | 2 |
| 16 | 25120091A | Couronne mobile pompe eau | 1 |
| 17 | 942470014 | Colle liquide | 1 |
| 18 | 93050051A | Tenue mecanique | 1 |
| 19 | 93050062B | Tenue mecanique | 1 |
| 20 | 85211761A | Rondelle 6.4X12.5X1.6 | 2 |
| 21 | 88110301A | Passe-Cable | 1 |
| 22 | 77150722B | Vis | 1 |
