Pincez pour zoomer · touchez une pièce
10 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.

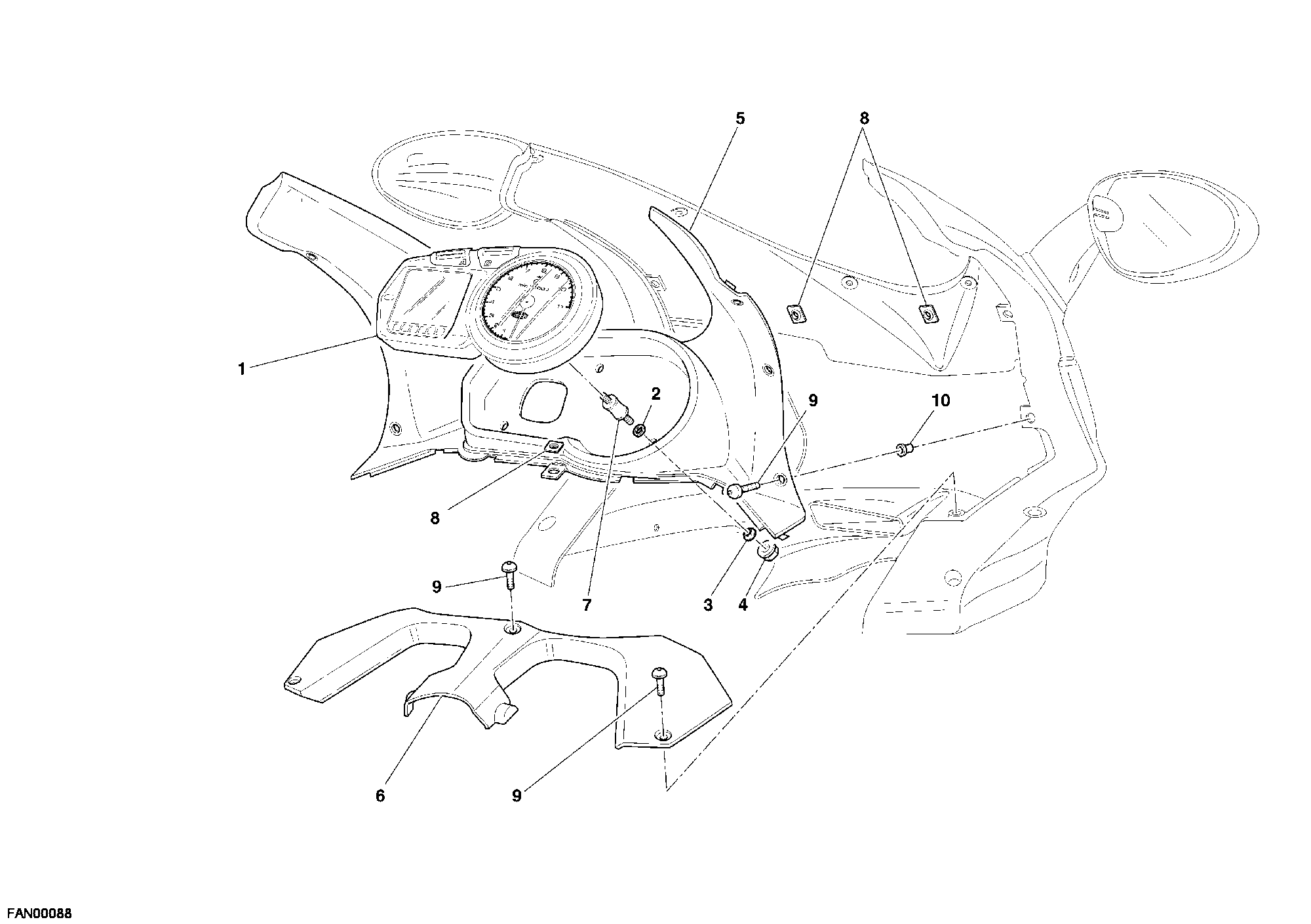

| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 40610202B | Tableau de bord complet | 1 |
| 2 | 734005N01 | Rondelle elastique | 3 |
| 3 | 71611071B | Entretoise | 3 |
| 4 | 74840381A | Écrou M5 | 3 |
| 5 | 46011741B | Plaque bulle avant | 1 |
| 6 | 46011751A | Plaque bulle arrière | 1 |
| 7 | 70010431A | Silentbloc | 3 |
| 8 | 85040471A | Fixation rapide M5 | 3 |
| 9 | 77910501A | Vis M5X16 | 9 |
| 10 | 85040821A | Insertion fileté | 4 |
