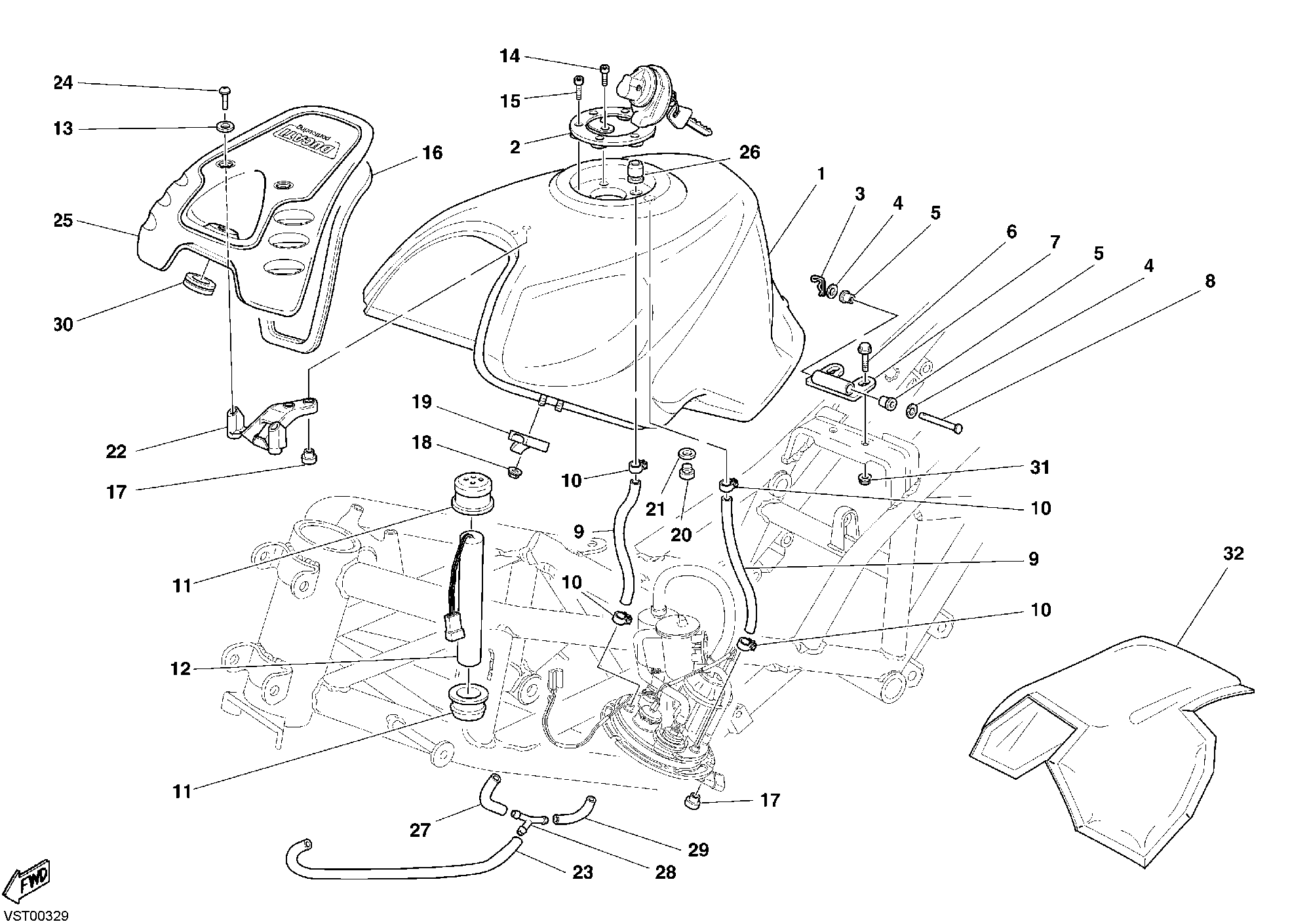

33 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 58610601AA | Réservoir carburant rouge | 1 |
| 1 | 58610601AG | Réservoir carburant | 1 |
| 2 | 89540012A | Bouchon réservoir carburant | 1 |
| 3 | 68510061A | Goupille | 1 |
| 4 | 85250301A | Rondelle 5.3X10X1 | 2 |
| 5 | 71210133A | Douille | 2 |
| 6 | 77250321A | Vis tef M6X10 | 2 |
| 7 | 82721341B | Plaquette | 1 |
| 8 | 82110281D | Pivot | 1 |
| 9 | 59010851A | Tuyau | 2 |
| 10 | 74140041A | Collier | 4 |
| 11 | 82915091A | Support en caoutchouc | 2 |
| 12 | 59210182A | Jauge niveau essence | 1 |
| 13 | 800056391 | Rondelle en nylon 15X6.2X0,5 | 2 |
| 14 | 77150408B | Vis tcei M5X14 | 1 |
| 15 | 77150458B | Vis tcei M5X25 | 5 |
| 16 | 79110341A | Joint | 1 |
| 17 | 75010421B | Ecrou | 5 |
| 18 | 74950061A | Écrou M6 | 4 |
| 19 | 86610291A | Tampon caoutchouc | 2 |
| 20 | 87310601A | Bouchon | 1 |
| 21 | 85250241A | Rondelle 10X14X1 | 1 |
| 22 | 83011311A | Equerre | 1 |
| 23 | 59010951A | Tube D'Event | 1 |
| 24 | 77914461A | Vis M6X14 | 2 |
| 25 | 24721051BB | Couvercle réservoir negro | 1 |
| 26 | 79110121A | Joint | 1 |
| 27 | 59010761A | Tuyau | 1 |
| 28 | 61610021A | Raccord en Y | 1 |
| 29 | 59010771A | Tube D'Event | 1 |
| 30 | 76410191A | Joint en caoutchouc Anti-Vibration | 1 |
| 31 | 74940311A | Écrou M6 | 2 |
| 32 | 48610703A | Isolateur thermique | 1 |
