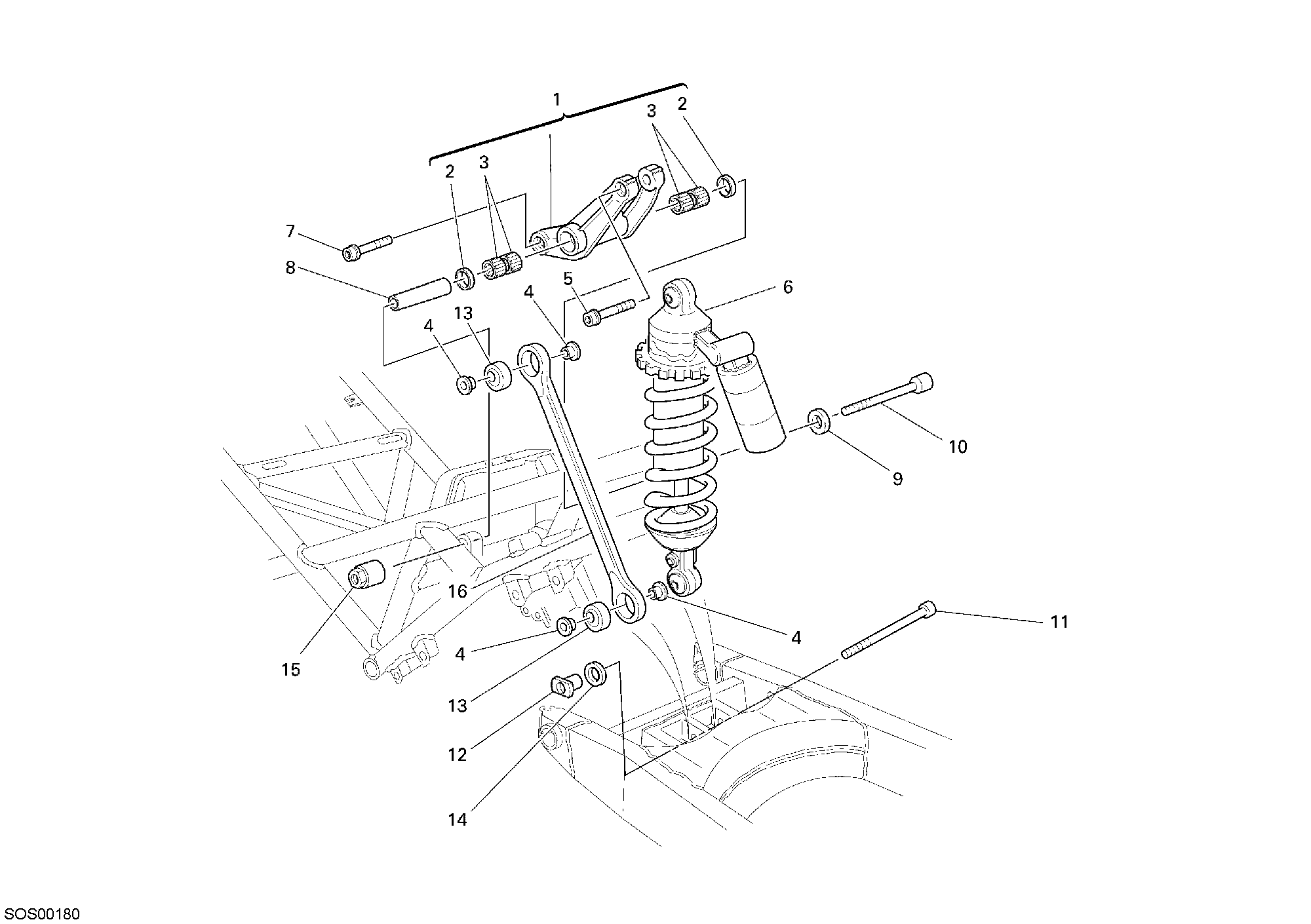

16 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 37220083A | Culbuteur suspension arrière | 1 |
| 2 | 93041451A | Bague étanchéité 18X24X3 | 2 |
| 3 | 70140061A | Roulement à aiguilles | 4 |
| 4 | 71010251A | Entretoise | 4 |
| 5 | 77159388B | Vis tceif M10X50X1.25 | 1 |
| 6 | 36520271C | Amortisseur arrière | 1 |
| 7 | 77159378B | Vis tceif M10X50X1.25 | 1 |
| 8 | 71510041A | Entretoise | 1 |
| 9 | 71010571B | Entretoise | 1 |
| 10 | 77110091A | Vis | 1 |
| 11 | 77110161A | Vis | 1 |
| 12 | 71010461B | Entretoise | 1 |
| 13 | 84840111A | Joint à rotule | 2 |
| 14 | 067092190 | Rondelle de butée 10,5X15X2 | 2 |
| 15 | 75010411B | Ecrou | 1 |
| 16 | 87510631B | Bielle single 272 mm | 1 |
