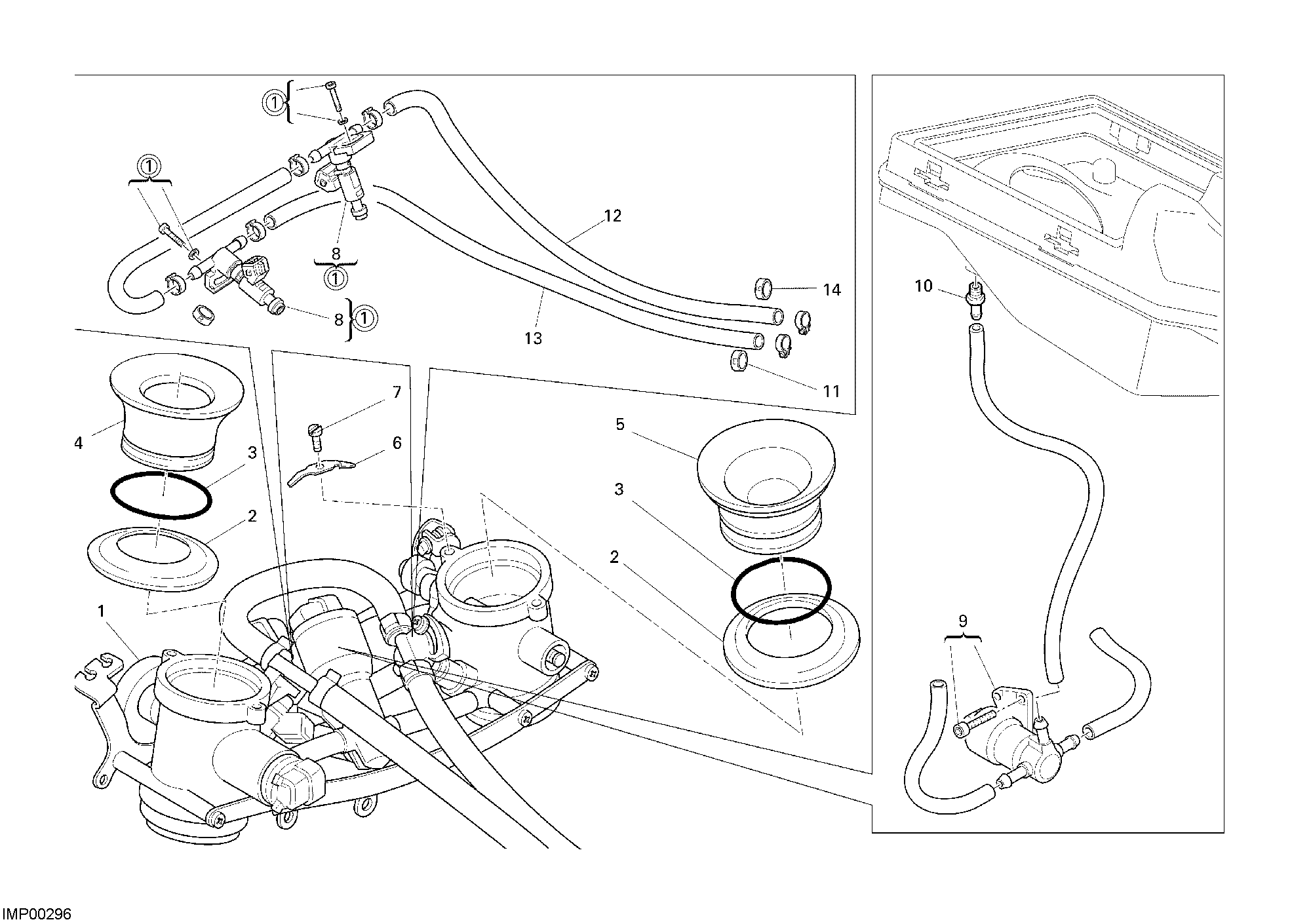

14 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 28240192B | Corps papillon | 1 |
| 2 | 79110172A | Joint | 2 |
| 3 | 88650041A | Joint torique | 2 |
| 4 | 80210091A | Entonnoir venturi prise air | 1 |
| 5 | 80210151A | Entonnoir venturi prise air | 1 |
| 6 | 79910522A | Ressort | 4 |
| 7 | 470412 | Vis M5X8 | 4 |
| 8 | 28040151A | Injector | 1 |
| 9 | 28340111A | Moteur Pas-A-Pas | 1 |
| 10 | 77913351A | Prise pression | 1 |
| 11 | 74140401A | Collier M | 1 |
| 12 | 59011241A | Tuyau | 1 |
| 13 | 59011031A | Tuyau | 1 |
| 14 | 74140411A | Collier R | 1 |
