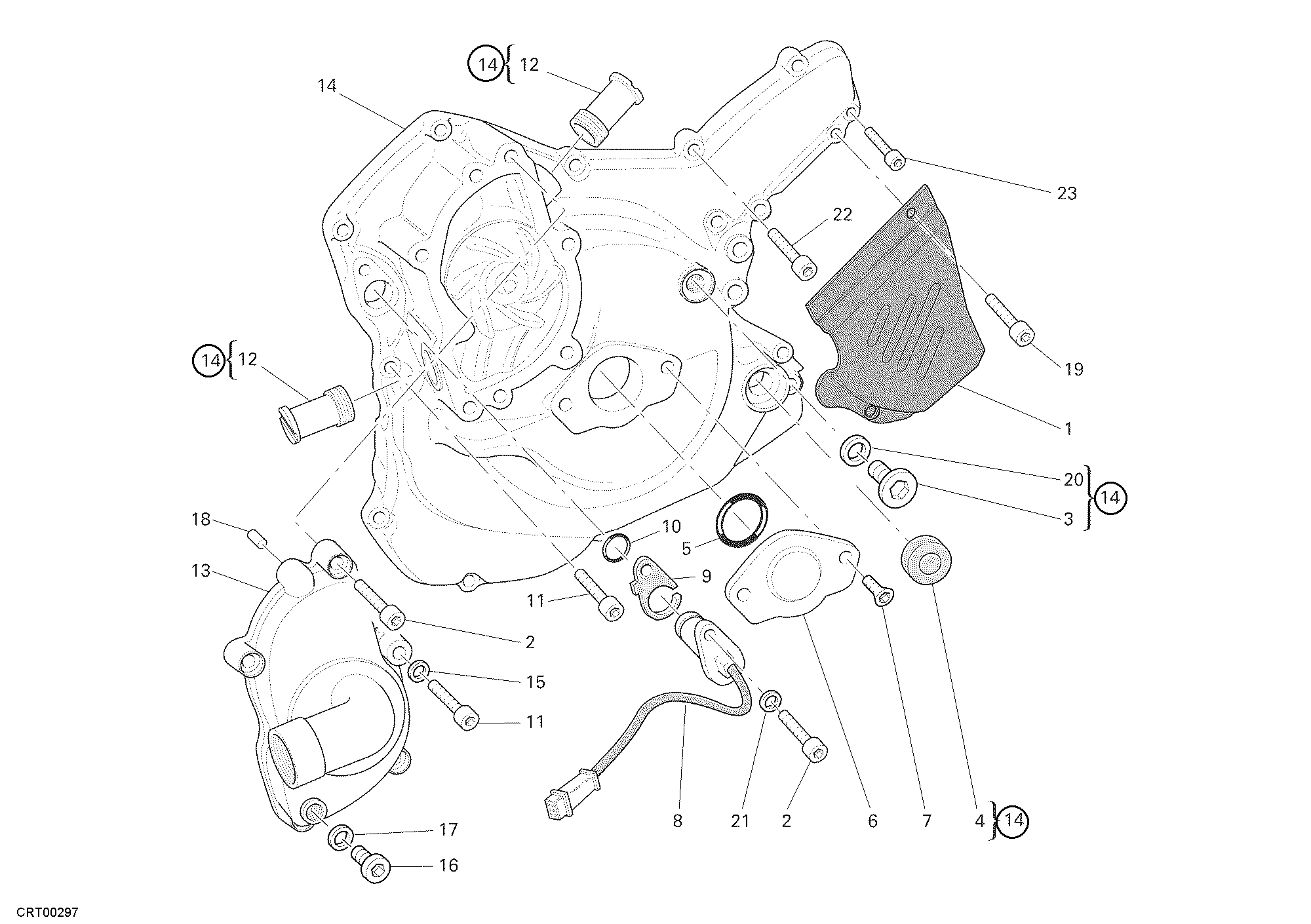

25 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 24710831AE | Couvercle pignon chaîne | 1 |
| 2 | 77150668B | Vis tcei M6X18 | 5 |
| 3 | 77911982A | Bouchon fileté M15X1 | 1 |
| 4 | 937831524 | Bague D'Etancheite | 1 |
| 5 | 88610951A | Joint torique 32.99X2.62 | 1 |
| 6 | 24713051A | Couvercle capteur | 1 |
| 7 | 77750498B | Vis tspei M6X14 | 2 |
| 8 | 55240201A | Capteur phase et tours | 1 |
| 9 | 78810761A | Joint capteur 0,6 mm | 1 |
| 9 | 78810761AA | Joint capteur 0,8 mm | 1 |
| 9 | 78810761AB | Joint capteur 1.0 mm | 1 |
| 10 | 88640331A | Joint torique 17,96X2,62 | 1 |
| 11 | 77150698B | Vis tcei M6X25 | 11 |
| 12 | 66810013A | Goulotte pompe eau | 2 |
| 13 | 24721662A | Couvercle pompe eau | 1 |
| 14 | 24220622A | Couvercle alternateur | 1 |
| 15 | 85250231A | Joint | 1 |
| 16 | 78050011A | Bouchon | 1 |
| 17 | 85250241A | Rondelle 10X14X1 | 1 |
| 18 | 86010041A | Goujon de référence | 2 |
| 19 | 77150658B | Vis tcei M6X16 | 2 |
| 20 | 85211201A | Joint aluminium | 1 |
| 21 | 85310031A | Rondelle elastique 6 mm | 1 |
| 22 | 77150718B | Vis tcei M6X30 | 1 |
| 23 | 77150678B | Vis tcei M6X16 | 2 |
