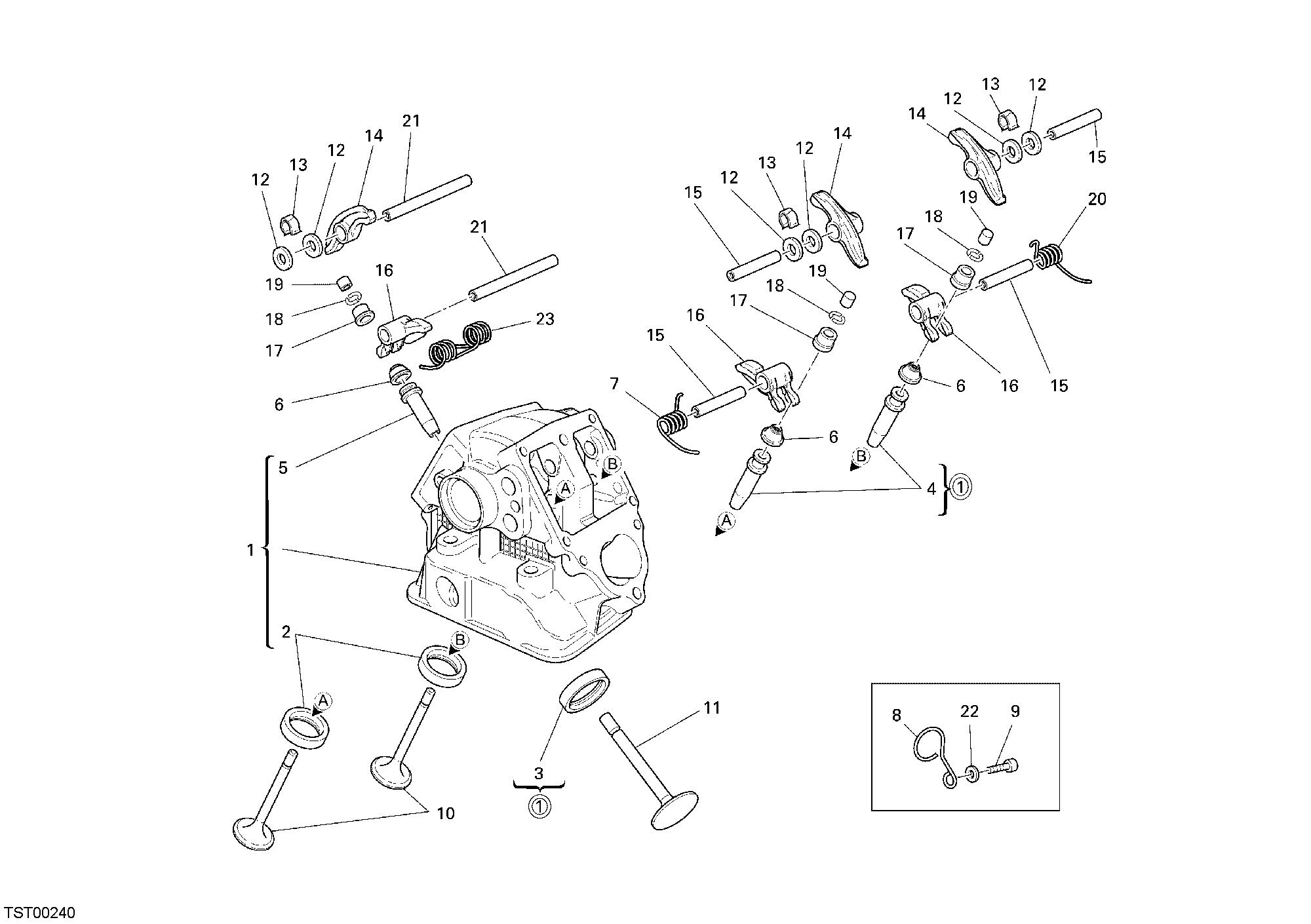

Culasse Verticale - St3 2007

Liste imprimable des références de ce plan

Repère	Référence	Désignation	Qté
1	30121311C	Culasse verticale	1
2	30410011A	Siège soupape admissiom	2
2	30410011AB	Siège soupape admission +0,03 mm	2
2	30410011AC	Siège soupape admission +0,06 mm	2
3	30410041A	Siège soupape D'Echappement	1
3	30410041AB	Siège soupape échappement +0,03 mm	1
3	30410041AC	Siège soupape échappement +0,06 mm	1
4	30310391A	Guide-Soupape aspiration	2
4	30310391AB	Guide-Soupape majore 0,03 mm	2
4	30310391AC	Guide-Soupape majore 0,06 mm	2
4	30310391AD	Guide-Soupape majore 0,09 mm	2
5	30310251A	Guide soupape échappement	1
5	30310251AB	Guide-Soupape échappement +0,03 mm	1
5	30310251AC	Guide-Soupape échappement +0,06 mm	1
5	30310251AD	Guide-Soupape échappement +0,09 mm	1
6	76410021A	Bague D'Etencheite Guide-Soupape	3
7	79911471A	Ressort culbuteur fermeture droite	1
8	88110431A	Passe-Tube	1
9	77150718B	Vis tcei M6X30	1
10	21010471B	Soupape admission	2
11	21110432B	Soupape dechappement	1
12	079537096	Rondelle	6
13	79911791A	Ressort	3
14	20810221A	Culbuteur ouverture	3
15	82111411A	Axe culbuteur ouverture	4
16	20910261B	Culbuteur ferm.	3
17	84010411B	Réglage culbeteur fermature 2.20 mm	2
17	84010421B	Réglage culbeteur fermature 2.25 mm	2
17	84010431B	Réglage culbeteur fermature 2.30 mm	2
17	84010441B	Réglage culbeteur fermature 2.35 mm	2
17	84010451B	Réglage culbeteur fermature 2.40 mm	2
17	84010461B	Réglage culbeteur fermature 2.45 mm	2
17	84010471B	Réglage culbeteur fermature 2.50 mm	2
17	84010481B	Réglage culbeteur fermature 2.55 mm	2
17	84010491B	Réglage culbeteur fermature 2.60 mm	2
17	84010501B	Réglage culbeteur fermature 2.65 mm	2
17	84010511B	Réglage culbeteur fermature 2.70 mm	2
17	84010521B	Réglage culbeteur fermature 2.75 mm	2
17	84010531B	Réglage culbeteur fermature 2.80 mm	2
17	84010541B	Réglage culbeteur fermature 2.85 mm	2
17	84010551B	Réglage culbeteur fermature 2.90 mm	2
17	84010561B	Réglage culbeteur fermature 2.95 mm	2
17	84010571B	Réglage culbeteur fermature 3.00 mm	2
17	84010581B	Réglage culbeteur fermature 3.05 mm	2
17	84010591B	Réglage culbeteur fermature 3.10 mm	2
18	66910011E	Demi bague	6
19	84010011A	Réglage culbeteur ouverture 2.00 mm	2
19	84010021A	Réglage culbeteur ouverture 2.05 mm	2
19	84010031A	Réglage culbeteur ouverture 2.10 mm	2
19	84010041A	Réglage culbeteur ouverture 2.15 mm	2
19	84010051A	Réglage culbeteur ouverture 2.20 mm	2
19	84010061A	Réglage culbeteur ouverture 2.25 mm	2
19	84010071A	Réglage culbeteur ouverture 2.30 mm	2
19	84010081A	Réglage culbeteur ouverture 2.35 mm	2
19	84010091A	Réglage culbeteur ouverture 2.40 mm	2
19	84010101A	Réglage culbeteur ouverture 2.45 mm	2
19	84010111A	Réglage culbeteur ouverture 2.50 mm	2
19	84010121A	Réglage culbeteur ouverture 2.55 mm	2
19	84010131A	Réglage culbeteur ouverture 2.60 mm	2
19	84010141A	Réglage culbeteur ouverture 2.65 mm	2
19	84010151A	Réglage culbeteur ouverture 2.70 mm	2
19	84010161A	Réglage culbeteur ouverture 2.75 mm	2
19	84010171A	Réglage culbeteur ouverture 2.80 mm	2
19	84010181A	Réglage culbeteur ouverture 2.85 mm	2
19	84010191A	Réglage culbeteur ouverture 2.90 mm	2
19	84010201A	Réglage culbeteur ouverture 2.95 mm	2
19	84010211A	Réglage culbeteur ouverture 3.00 mm	2
19	84010221A	Réglage culbeteur ouverture 3.05 mm	2
19	84010231A	Réglage culbeteur ouverture 3.10 mm	2
19	84010241A	Réglage culbeteur ouverture 3.15 mm	2
19	84010251A	Réglage culbeteur ouverture 3.20 mm	2
19	84010261A	Réglage culbeteur ouverture 3.25 mm	2
19	84010271A	Réglage culbeteur ouverture 3.30 mm	2
19	84010281A	Réglage culbeteur ouverture 3.35 mm	2
19	84010291A	Réglage culbeteur ouverture 3.40 mm	2
19	84010301A	Réglage culbeteur ouverture 3.45 mm	2
19	84010311A	Réglage culbeteur ouverture 1.80 mm	2
19	84010321A	Réglage culbeteur ouverture 1.85 mm	2
19	84010331A	Réglage culbeteur ouverture 1.90 mm	2
19	84010341A	Réglage culbeteur ouverture 1.95 mm	2
20	79911461A	Ressort culbuteur fermeture gauche	1
21	82111421B	Axe culbuteur fermature	2
22	85211761A	Rondelle 6.4X12.5X1.6	1
23	79912211A	Ressort, rappel	1

—
