Pincez pour zoomer · touchez une pièce

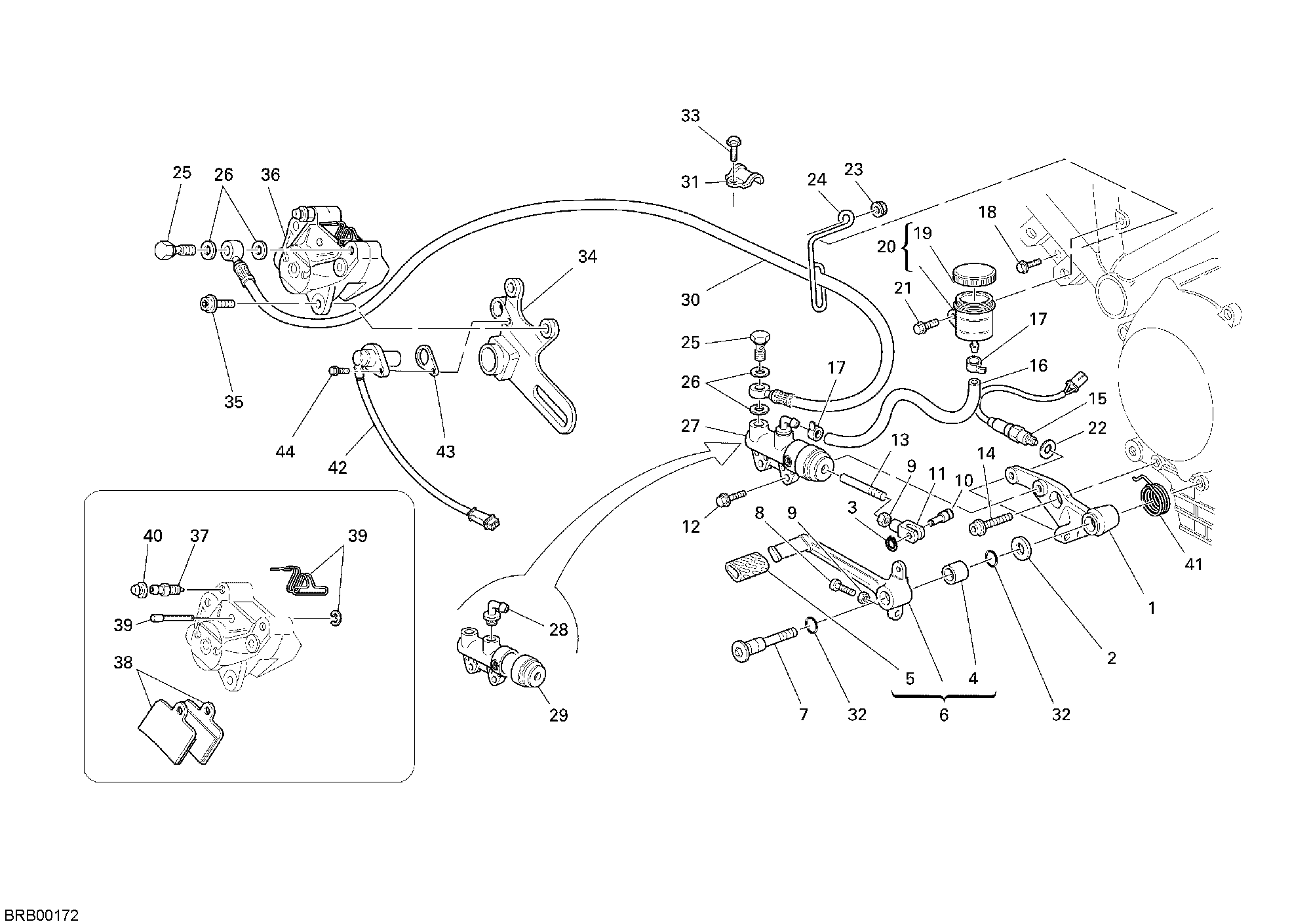

44 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 82911841A | Support pompe frein arrière | 1 |
| 2 | 85210541A | Rondelle 10,2X20X1 | 1 |
| 3 | 735000624 | Circlip | 1 |
| 4 | 800059056 | Douille | 1 |
| 5 | 76410112A | Couvre-Pedale | 1 |
| 6 | 45720081A | Pédale frein | 1 |
| 7 | 82110521A | Pivot | 1 |
| 8 | 800067981 | Vis sans tête filetée | 1 |
| 9 | 60N115062 | Ecrou | 2 |
| 10 | 82110962A | Pin | 1 |
| 11 | 18410011A | Raccord | 1 |
| 12 | 77250291A | Vis tef M6X16 | 2 |
| 13 | 11710252A | Tige commande frein | 1 |
| 14 | 77157548B | Vis tceif M10X25 | 1 |
| 15 | 53940031B | Interrupteur stop arrière | 1 |
| 16 | 87710501A | Tuyau | 1 |
| 17 | 74140431A | Collier | 2 |
| 18 | 77250371A | Vis tef M6X14 | 1 |
| 19 | 89340051A | Capot Maitre-Cylindre | 1 |
| 20 | 58540011A | Réservoir liquide freins | 1 |
| 21 | 77950568B | Vis M6X10 | 1 |
| 22 | 85210541B | Rondelle 10,2X20X1 | 1 |
| 23 | 74940311A | Écrou M6 | 1 |
| 24 | 88110312A | Passe-Cable | 1 |
| 25 | 77913661AB | Vis fixation tuyau frein M10X1 | 2 |
| 26 | 85250241A | Rondelle 10X14X1 | 4 |
| 27 | 62540061A | Pompe frein arrière | 1 |
| 28 | 63140081A | Raccord tuyau | 1 |
| 29 | 62640131A | Pare poussiere | 1 |
| 30 | 61940291A | Tuyau frein arrière | 1 |
| 31 | 74140621A | Collier clic 8 mm | 1 |
| 32 | 000001199 | Joint torique 11.11X1.78 | 2 |
| 33 | 77210621A | Vis tef M5X16 | 1 |
| 34 | 82510301A | Support étrier frein arrière | 1 |
| 35 | 77157238B | Vis tceif M8X20 | 2 |
| 36 | 61140091A | Étrier frein arrière | 1 |
| 37 | 037039780 | Soupape R niflard | 1 |
| 38 | 61340211A | Jeu plaquettes frein arrière | 1 |
| 39 | 61240161A | Kit de révision de pivots | 1 |
| 40 | 61240081A | Bouchon poussiere (emballage de 20 pieces) | 1 |
| 41 | 79910831B | Ressort | 1 |
| 42 | 55240371A | Capteur vitesse | 1 |
| 43 | 71311921A | Entretoise | 1 |
| 44 | 77156658B | Vis tceif M6X16 | 1 |
