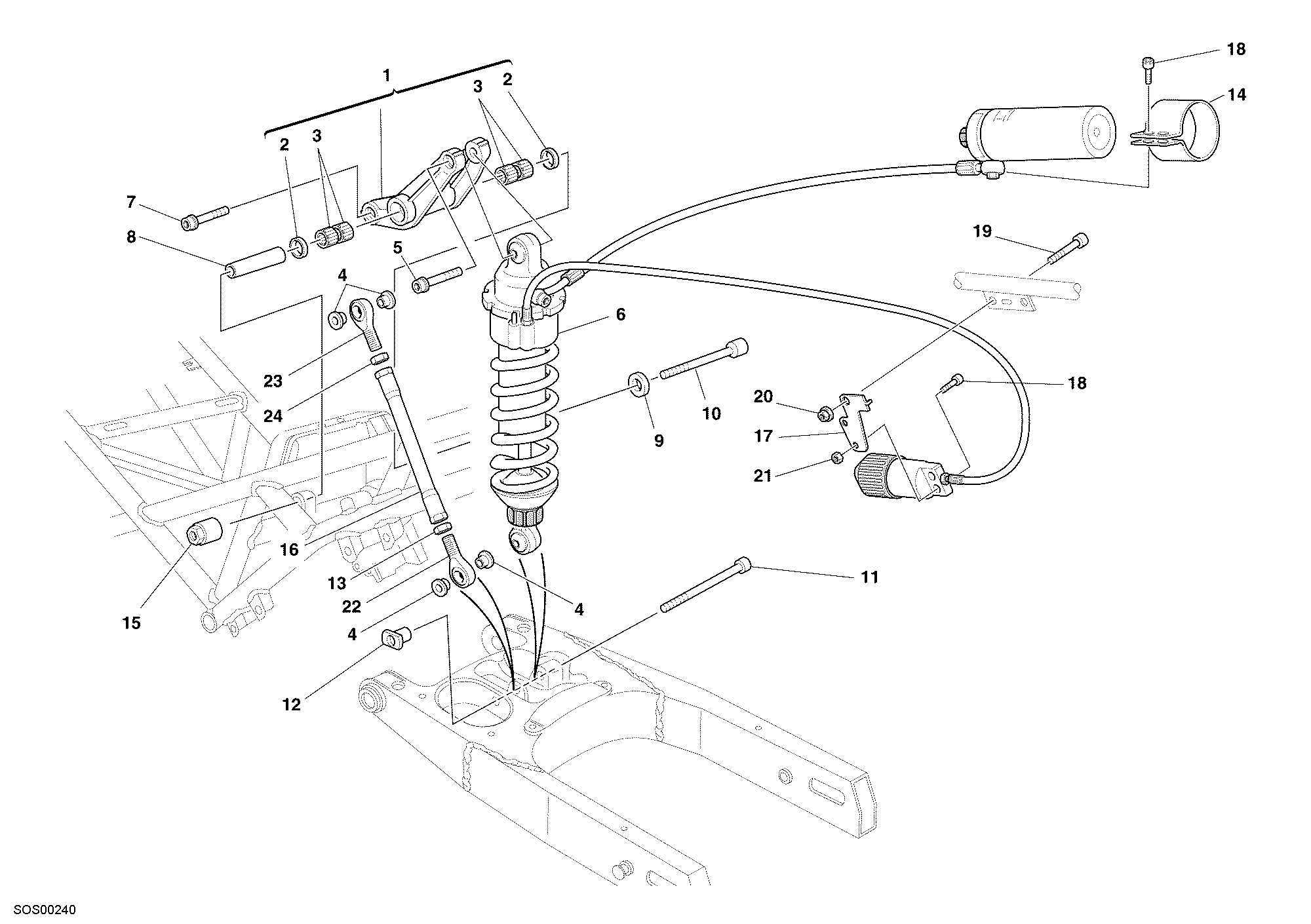

24 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 37220083A | Culbuteur suspension arrière | 1 |
| 2 | 93041451A | Bague étanchéité 18X24X3 | 2 |
| 3 | 70140061A | Roulement à aiguilles | 4 |
| 4 | 71010251A | Entretoise | 4 |
| 5 | 77159388B | Vis tceif M10X50X1.25 | 1 |
| 6 | 36520412A | Amortisseur arrière | 1 |
| 7 | 77159378B | Vis tceif M10X50X1.25 | 1 |
| 8 | 71510041A | Entretoise | 1 |
| 9 | 71010571B | Entretoise | 1 |
| 10 | 77110091A | Vis | 1 |
| 11 | 77110161A | Vis | 1 |
| 12 | 71010481A | Douille | 1 |
| 13 | 41790901B | Écrou M12X1,5 | 1 |
| 14 | 80810071C | Collier | 1 |
| 15 | 75010411B | Ecrou | 1 |
| 16 | 87510382A | Bielle suspension arrière | 1 |
| 17 | 82712211A | Plaquette | 1 |
| 18 | 77950101A | Vis M 6X16 | 4 |
| 19 | 77151308B | Vis tcei M8X45 | 1 |
| 20 | 74940321A | Ecrou | 1 |
| 21 | 000044240 | Écrou autobloquant bride M6X1.00 | 2 |
| 22 | 84840271A | Joint à rotule, gauche | 1 |
| 23 | 84840261A | Joint à rotule, droit | 1 |
| 24 | 74710061B | Écrou gauche M12X1,5 | 1 |
