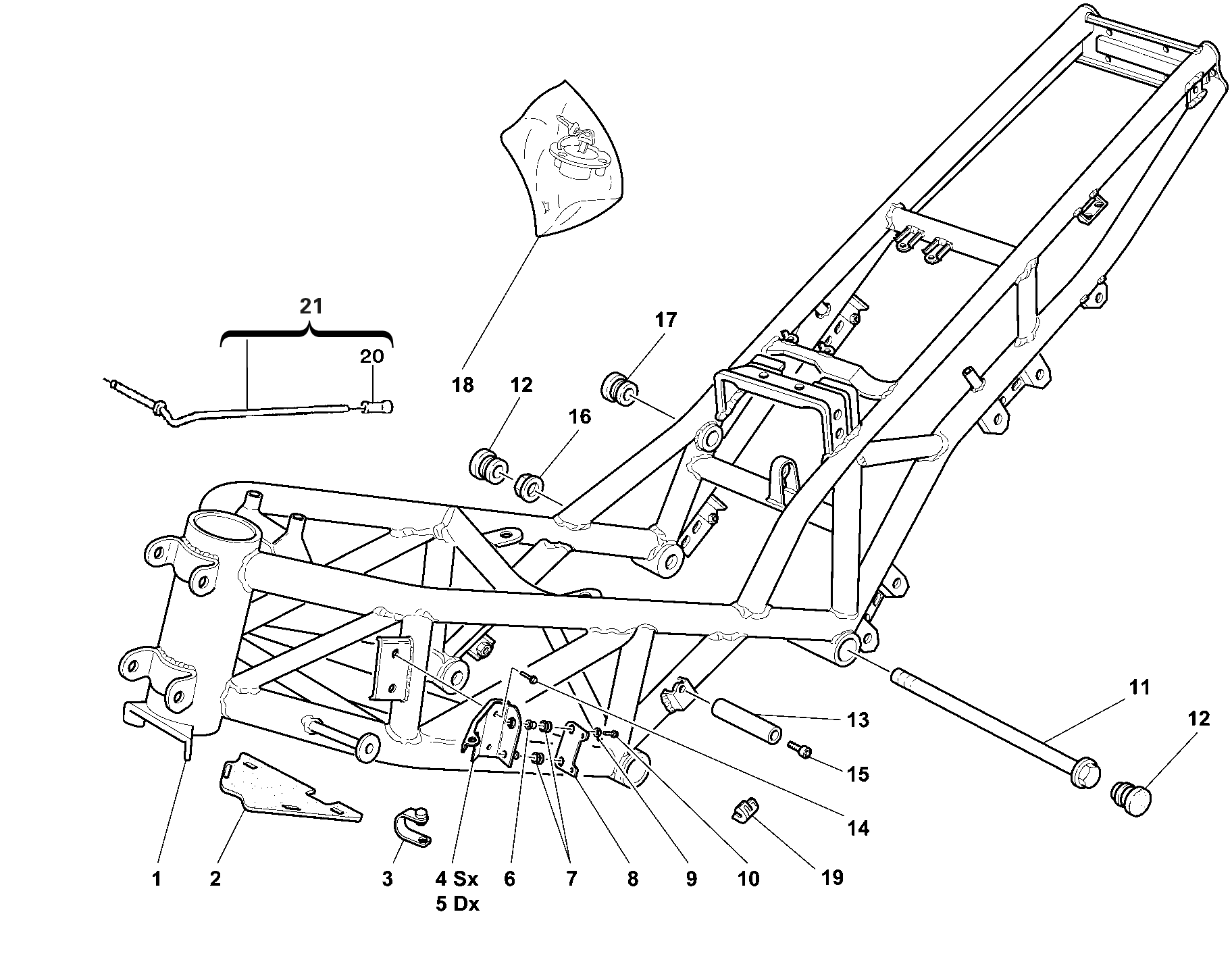

21 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 47010391A | Cadre | 1 |
| 2 | 46010881A | Bavette Garde-Boue | 1 |
| 3 | 74110131A | Collier caoutchouc 82Mm | 4 |
| 4 | 82911701A | Support gauche | 1 |
| 5 | 82911691A | Support droit | 1 |
| 6 | 71614111A | Entretoise | 2 |
| 7 | 76410841A | Joint en caoutchouc Anti-Vibration | 4 |
| 8 | 83010401B | Support | 2 |
| 9 | 85211911A | Rondelle 6.4X16X1.5 | 2 |
| 10 | 77210601A | Vis tef M6X16 | 2 |
| 11 | 77210011A | Vis support moteur | 2 |
| 12 | 87210261A | Bouchon 24 mm | 2 |
| 13 | 82711211A | Colonne | 2 |
| 14 | 77250968B | Vis tef M6X10 | 2 |
| 15 | 77110471A | Vis | 2 |
| 16 | 74840241AB | Écrou M10X1.25 | 2 |
| 17 | 87210271A | Bouchon | 1 |
| 18 | 59820172A | Jeu serrure | 1 |
| 19 | 86610341A | Caoutchouc | 2 |
| 20 | 76410151A | Barre de pression | 1 |
| 21 | 11720021A | Tige | 1 |
