Pincez pour zoomer · touchez une pièce

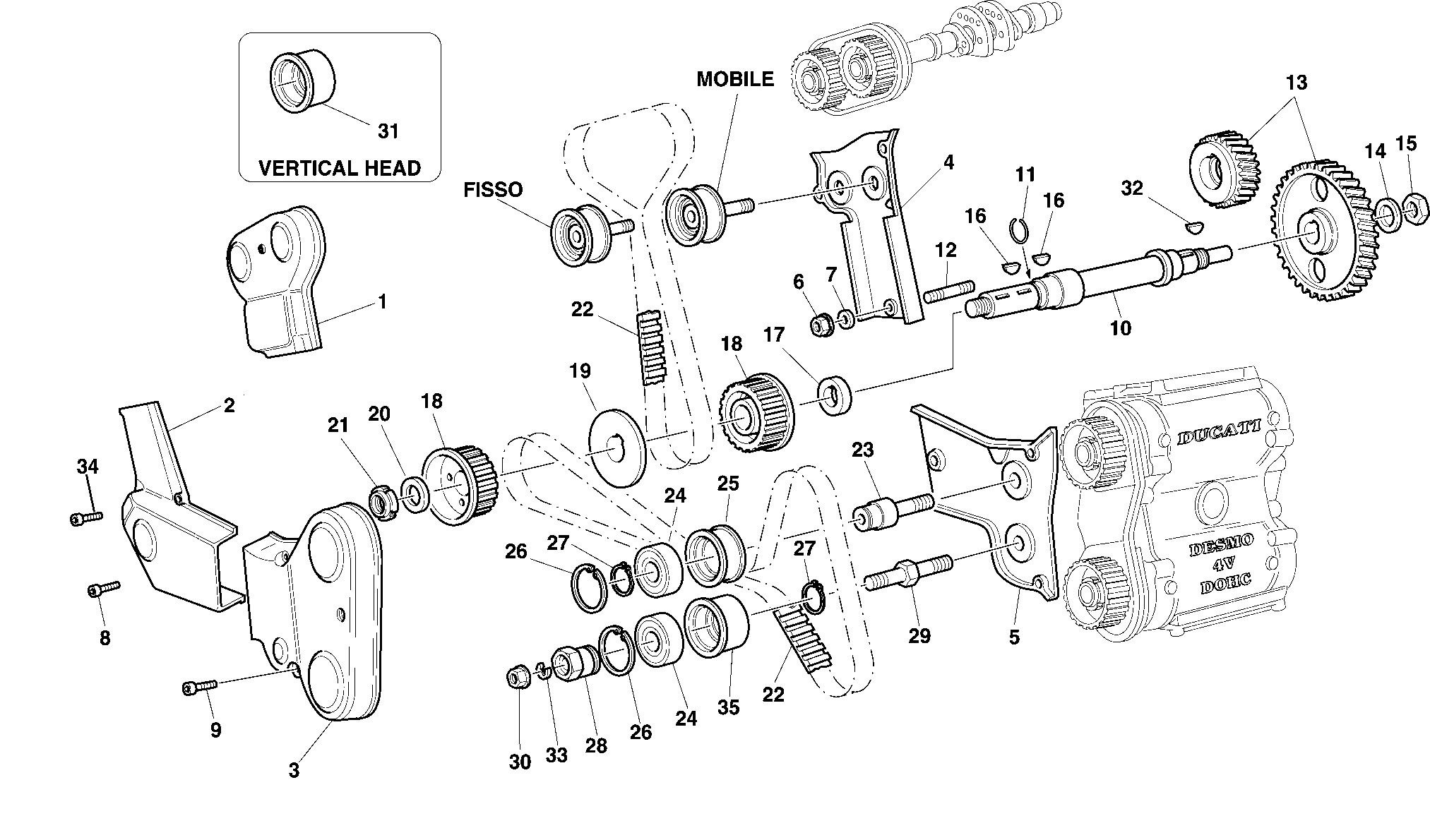

37 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 24510211A | Couvercle extérieur courroie vertical | 1 |
| 2 | 24510221A | Couvercle ext. central | 1 |
| 3 | 24510201A | Couvercle ext. courroie hor. | 1 |
| 4 | 24510181A | Couvercle courroie vertical | 1 |
| 5 | 24510191A | Couvercle courroie horizontal | 1 |
| 6 | 000044240 | Écrou autobloquant bride M6X1.00 | 2 |
| 7 | 46230038A | Rondelle | 2 |
| 8 | 60N107335 | Vis tcei M6X1.00X16 | 3 |
| 9 | 60N102511 | Vis tcei M6X1.00X30 | 3 |
| 10 | 14710141A | Arbre renvoi distribution | 1 |
| 11 | 88210031A | Bague elastique arrêt | 1 |
| 12 | 705551631 | Goujon | 2 |
| 13 | 17120131B | Engranages distribution | 1 |
| 14 | 040029040 | Rondelle blocage | 1 |
| 15 | 012440060 | Écrou M14X1,00X7 | 1 |
| 16 | 741721008 | Clé woodruff 4X5 | 2 |
| 17 | 71310082A | Entretoise | 1 |
| 18 | 25510041A | Poulie distribution | 2 |
| 19 | 85610021A | Rondelle de butée 2 mm | 1 |
| 19 | 85610491A | Rondelle de butée 0,3 mm | 1 |
| 19 | 85610501A | Rondelle de butée 0,2 mm | 1 |
| 20 | 079769040 | Rondelle 15.2X24X1 | 1 |
| 21 | 729441542 | Embout elastique | 1 |
| 22 | 73710041A | Courroie dentee commande distribution | 2 |
| 23 | 45110042A | Goujon tendeur | 2 |
| 24 | 70250011A | Roulement | 2 |
| 25 | 45110101A | Poulie tendeur fixe | 2 |
| 26 | 735033380 | Circlip | 2 |
| 27 | 735001747 | Bague elastique 17 din 471 | 2 |
| 28 | 45110021A | Excentrique tendeur | 2 |
| 29 | 45110012A | Goujon tendeur mobile | 2 |
| 30 | 729908FN1 | Ecrou | 2 |
| 31 | 45110071A | Poulie tendeur mobile | 1 |
| 32 | 075529025 | Clé woodruff | 1 |
| 33 | 46240378A | Rondelle elastique | 2 |
| 34 | 60N102510 | Vis tête hexagonale creuse M6X25 | 3 |
| 35 | 45110211A | Poulie tendeur mobile | 1 |
