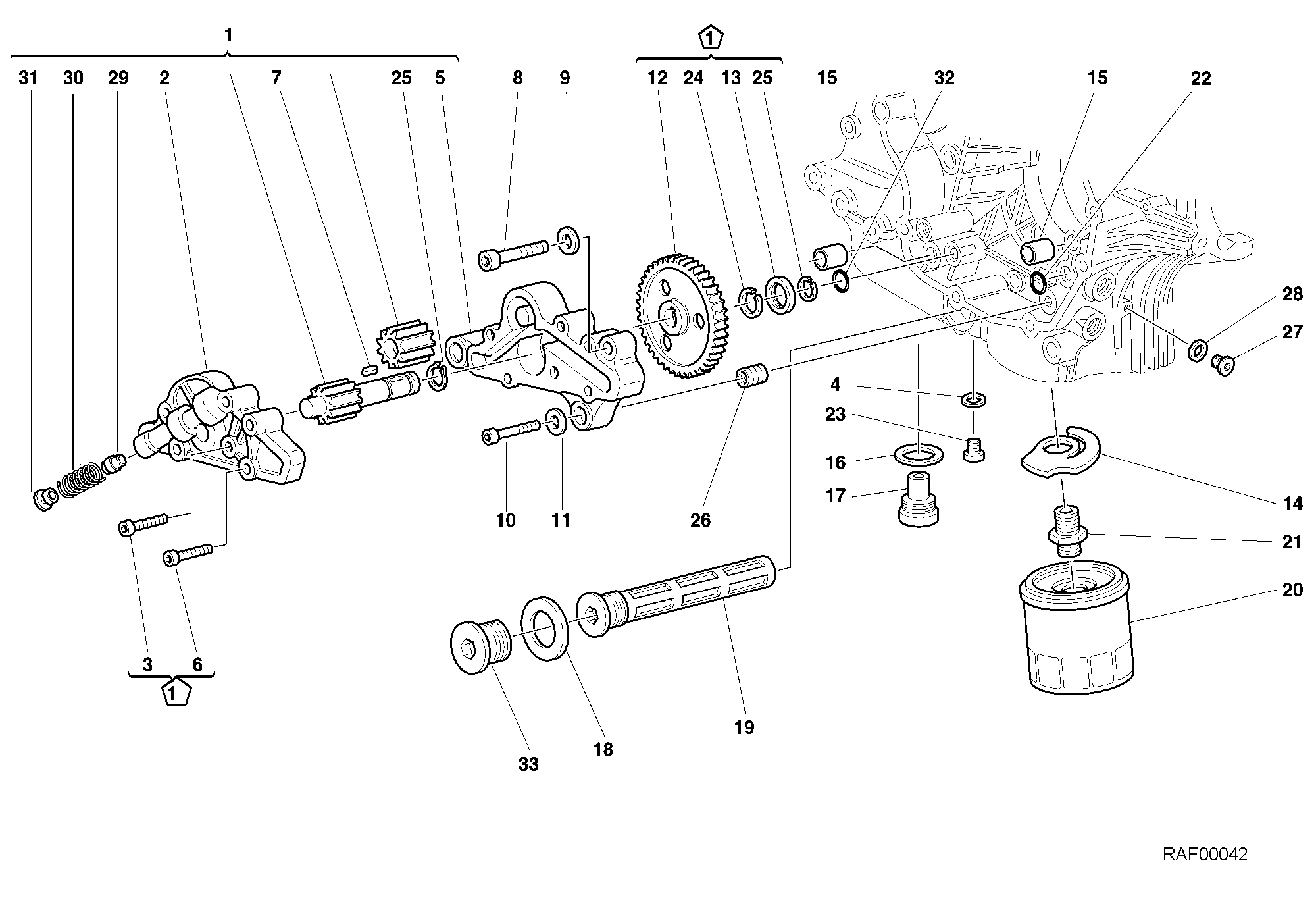

33 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 17420253A | Pompe à huile complète | 1 |
| 2 | 24711041A | Couvercle pompe huile | 1 |
| 3 | 77950201A | Vis tceir M6X30 | 3 |
| 4 | 85211201A | Joint aluminium | 1 |
| 5 | 25020303A | Corps pompe huile | 1 |
| 6 | 77950011A | Vis | 3 |
| 7 | 68010011B | Clé woodruff 4X4X8 | 1 |
| 8 | 77151292B | Vis M8X40 | 2 |
| 9 | 46240378A | Rondelle elastique | 2 |
| 10 | 60N102510 | Vis tête hexagonale creuse M6X25 | 1 |
| 11 | 46240376A | Rondelle elastique 6Mm Din137B | 1 |
| 12 | 17410251A | Engrenage pompe huile | 1 |
| 13 | 71010011A | Entretoise | 1 |
| 14 | 79920772A | Ressort By-Pass | 1 |
| 15 | 075949280 | Douille référence | 2 |
| 16 | 22032083A | Joint aluminium | 1 |
| 17 | 066049053 | Bouchon huile magnetique | 1 |
| 18 | 85250051A | Joint 32X38X1.5 | 1 |
| 19 | 89420091A | Crepine huile | 1 |
| 20 | 090549960 | Element, filtre à huile | 1 |
| 21 | 067049910 | Support filtre huile | 1 |
| 22 | 938270114 | Joint torique | 1 |
| 23 | 77911981A | Bouchon fileté M15X1 | 1 |
| 24 | 762670012 | Anneau arrêt | 1 |
| 25 | 735001237 | Circlip | 2 |
| 26 | 067049310 | Douille | 1 |
| 27 | 77911621A | Bouchon fileté | 1 |
| 28 | 015070120 | Joint 10,5X17X2 | 1 |
| 29 | 59310181A | Soupape By-Pass | 1 |
| 30 | 79910551A | Ressort By-Pass | 1 |
| 31 | 78010181A | Bouchon By-Pass | 1 |
| 32 | 88640371A | Joint torique | 1 |
| 33 | 87310371A | Bouchon fileté M32X1.5 | 1 |
