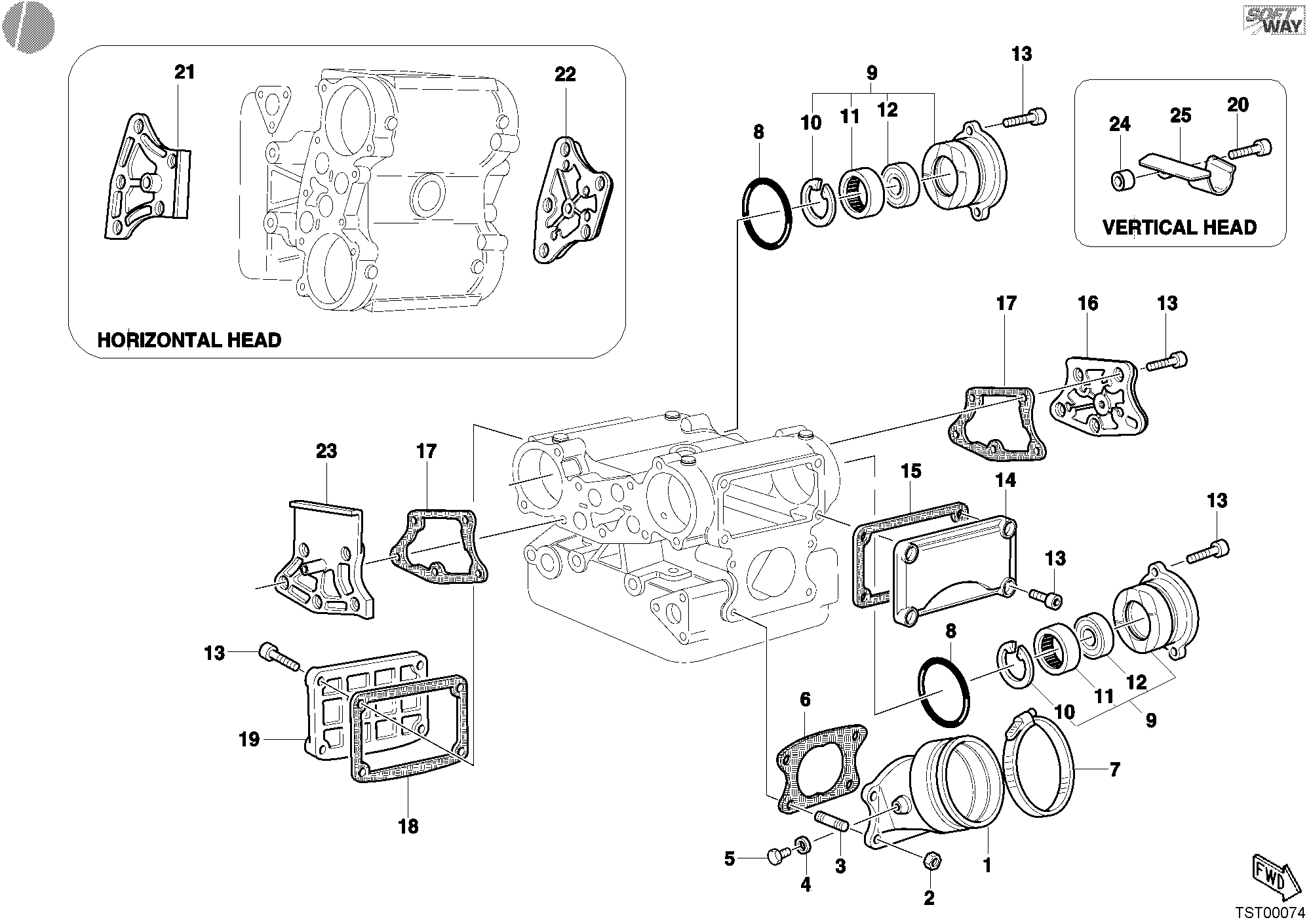

25 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 14010012A | Raccord D'Admission | 2 |
| 2 | 000044240 | Écrou autobloquant bride M6X1.00 | 8 |
| 3 | 76640121A | Goujon | 8 |
| 4 | 025070223 | Joint aluminium | 4 |
| 5 | 77650322A | Vis Tc M5X8 | 4 |
| 6 | 78810022A | Garniture conduit D'Aspiration | 2 |
| 7 | 74140671A | Collier 68 mm | 2 |
| 8 | 88640011A | Joint torique | 4 |
| 9 | 23520021AB | Capuchon | 4 |
| 10 | 735033380 | Circlip | 4 |
| 11 | 757941542 | Roulement | 4 |
| 12 | 93040331A | Bague D'Etancheite | 4 |
| 13 | 60N107335 | Vis tcei M6X1.00X16 | 4 |
| 14 | 24010011AB | Couvercle soupapes aspiration | 2 |
| 15 | 78810073A | Garniture couvercle soupapes D'Aspiratio | 2 |
| 16 | 24710801A | Couvercle central | 1 |
| 17 | 78810501A | Joint couvercle | 4 |
| 18 | 78810531A | Garniture couvercle soupapes de decharge | 2 |
| 19 | 24010141AA | Couvercle soupapes échappement vertical | 2 |
| 20 | 60N102510 | Vis tête hexagonale creuse M6X25 | 1 |
| 21 | 24710901AB | Couvercle central, cote distribution | 1 |
| 22 | 24710791AA | Couvercle central | 1 |
| 23 | 24710891AB | Couvercle central, cote distribution | 1 |
| 24 | 067549540 | Entretoise | 1 |
| 25 | 82912451A | Plaquette | 1 |
