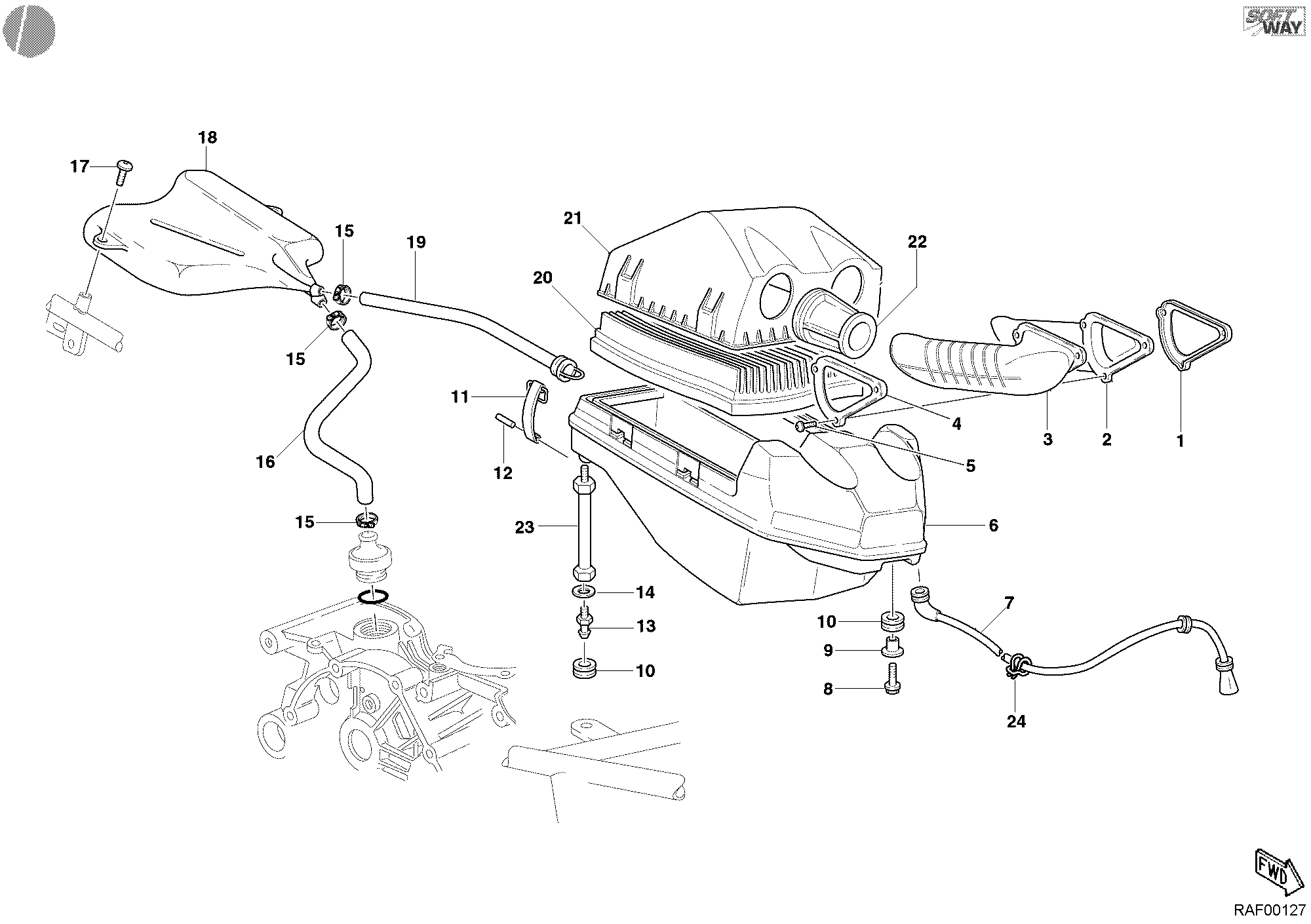

24 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 82711231AB | Bride gauche | 1 |
| 2 | 13510131B | Manchon gauche | 1 |
| 3 | 13510141B | Manchon droite | 1 |
| 4 | 82711241AB | Bride droite | 1 |
| 5 | 77910881A | Vis | 6 |
| 6 | 44220081A | Boîte filtre à air | 1 |
| 7 | 87720041A | Tuyau | 1 |
| 8 | 77250231A | Vis M6X20 | 1 |
| 9 | 71610221A | Entretoise | 1 |
| 10 | 800018048 | Caoutchouc | 3 |
| 11 | 76010031A | Crochet | 4 |
| 12 | 742231045 | Goupille elastique | 4 |
| 13 | 82110751A | Goupille | 2 |
| 14 | 800056359 | Rondelle 16X6.4X1.5 | 2 |
| 15 | 74140021A | Collier | 2 |
| 16 | 87610661A | Tube D'Event | 1 |
| 17 | 036499015 | Vis M6X16 | 2 |
| 18 | 58510191C | Réservoir event | 1 |
| 19 | 87610691A | Tube Filtre/Sortie réservoir | 1 |
| 20 | 037098610 | Filtre à air | 1 |
| 21 | 24610561A | Couvercle boîte filtre | 1 |
| 22 | 13510151A | Tube venturi prise air | 2 |
| 23 | 68410261A | Colonne | 2 |
| 24 | 82911291A | Agrafe | 1 |
