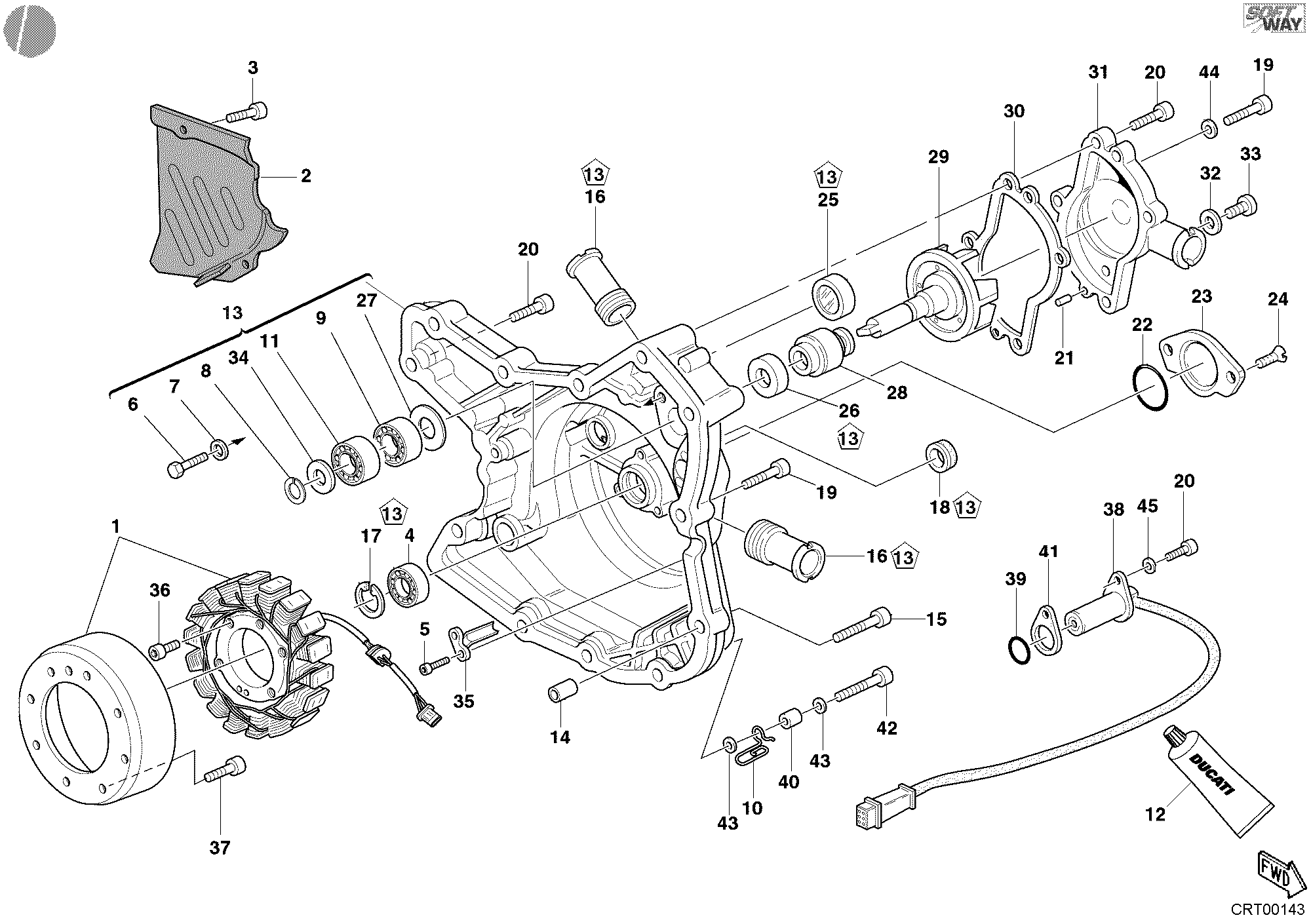

Pincez pour zoomer · touchez une pièce
47 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 26420184A | Alternateur | 1 |
| 2 | 24710831AE | Couvercle pignon chaîne | 1 |
| 3 | 60N107335 | Vis tcei M6X1.00X16 | 2 |
| 4 | 70250081A | Roulement à billes 6003 tn9 C3 | 1 |
| 5 | 77150402B | Vis M5X14 | 2 |
| 6 | 60N101079 | Vis te M6X1.00X16 | 2 |
| 7 | 46230038A | Rondelle | 2 |
| 8 | 88450111A | Circlip | 1 |
| 9 | 70240101A | Roulement à billes 6000 | 1 |
| 10 | 88110301A | Passe-Cable | 1 |
| 11 | 70240091A | Roulement à billes 6000 | 1 |
| 12 | 942470014 | Colle liquide | 1 |
| 13 | 24220381BB | Couvercle alternateur | 1 |
| 14 | 040049240 | Goujon de référence | 2 |
| 15 | 60N102511 | Vis tcei M6X1.00X30 | 2 |
| 16 | 66810012A | Goulotte pompe eau | 2 |
| 17 | 735033380 | Circlip | 1 |
| 18 | 937831524 | Bague D'Etancheite | 1 |
| 19 | 60N102510 | Vis tête hexagonale creuse M6X25 | 10 |
| 20 | 77150662B | Vis | 5 |
| 21 | 001152010 | Goujon de référence | 2 |
| 22 | 88640351A | Joint torique | 1 |
| 23 | 24710021BC | Couvercle | 1 |
| 24 | 77750492C | Vis | 2 |
| 25 | 25410011A | Hublot | 1 |
| 26 | 93050051A | Tenue mecanique | 1 |
| 27 | 71311281B | Entretoise | 1 |
| 28 | 93050062B | Tenue mecanique | 1 |
| 29 | 25120026B | Couronne mobile pompe eau | 1 |
| 30 | 78810561A | Joint corps pompe eau | 1 |
| 31 | 24722021A | Couvercle pompe eau | 1 |
| 32 | 42020010A | Joint en cuivre 11.9X8.2X2 | 1 |
| 33 | 78050011A | Bouchon | 1 |
| 34 | 85211141A | Rondelle 10X17X1.8 | 1 |
| 35 | 83011441A | Equerre | 1 |
| 36 | 77150732B | Vis M6X40 | 3 |
| 37 | 77140061A | Vis | 8 |
| 38 | 55240201A | Capteur phase et tours | 1 |
| 39 | 88640031A | Joint torique | 1 |
| 40 | 067549540 | Entretoise | 1 |
| 41 | 78810661AA | Joint 0,6 mm | 2 |
| 41 | 78810661AB | Joint 0,8 mm | 1 |
| 41 | 78810661AC | Joint 1.0 mm | 1 |
| 42 | 77150722B | Vis | 1 |
| 43 | 734306N01 | Rondelle | 2 |
| 44 | 42020007A | Joint en cuivre | 1 |
| 45 | 734006N01 | Rondelle elastique | 1 |
