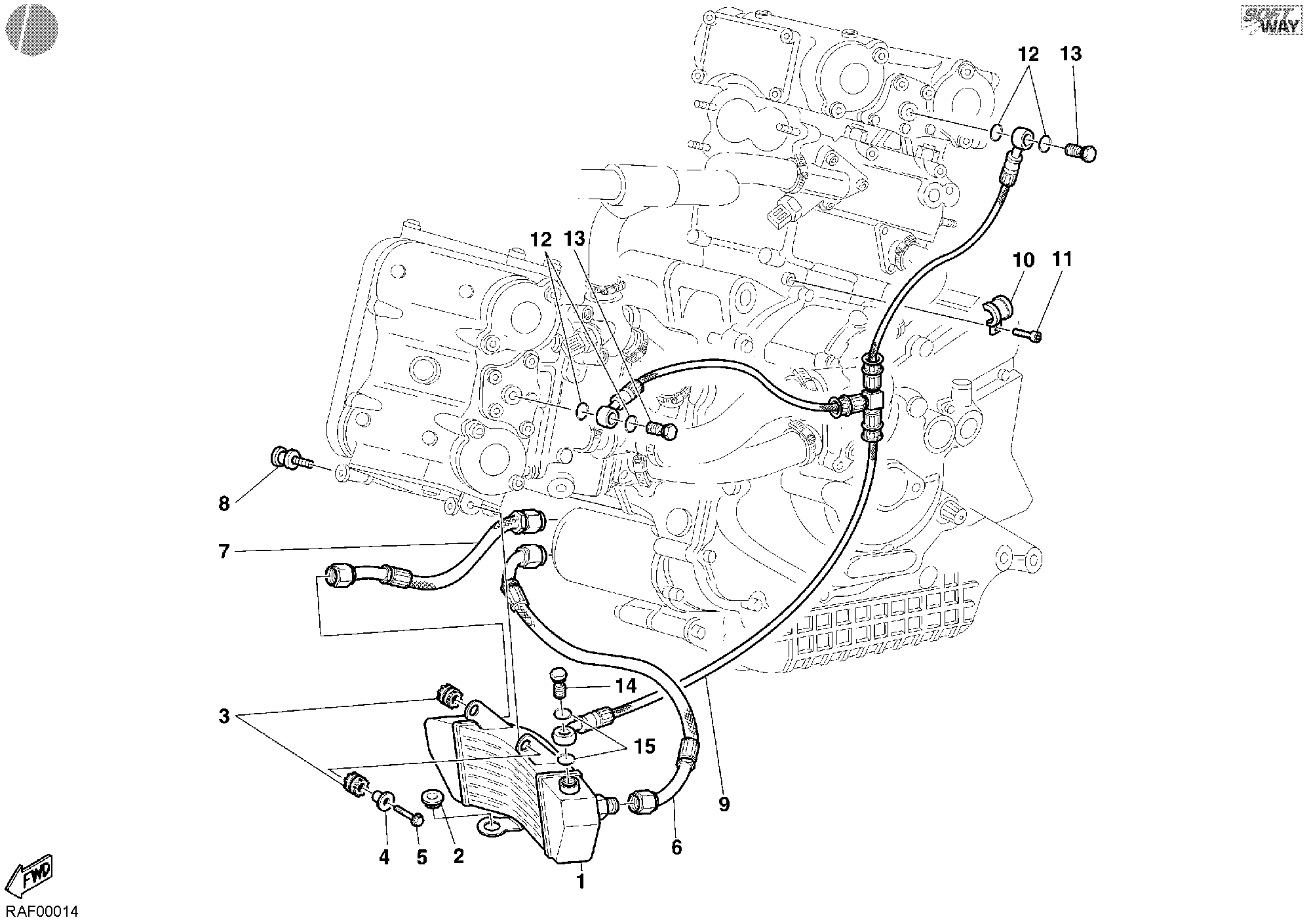

15 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 54840231B | Radiateur à huile | 1 |
| 2 | 800069069 | Antivibration | 1 |
| 3 | 76410221A | Joint en caoutchouc Anti-Vibration | 2 |
| 4 | 000062652 | Entretoise | 1 |
| 5 | 000062729 | Vis te M6X1.00X25 ch8 | 1 |
| 6 | 87510541A | Tuyau de refoulement huile | 1 |
| 7 | 87510551A | Tuyau | 1 |
| 8 | 77910831A | Vis special | 1 |
| 9 | 87510271A | Tuyau de refoulement huile | 1 |
| 10 | 74140331A | Collier | 1 |
| 11 | 60N102505 | Vis allen M6X12 | 1 |
| 12 | 78710051A | Joint en cuivre | 4 |
| 13 | 77910861B | Vis special | 2 |
| 14 | 77910581A | Vis fixation tuyau huile | 1 |
| 15 | 42020010A | Joint en cuivre 11.9X8.2X2 | 2 |
