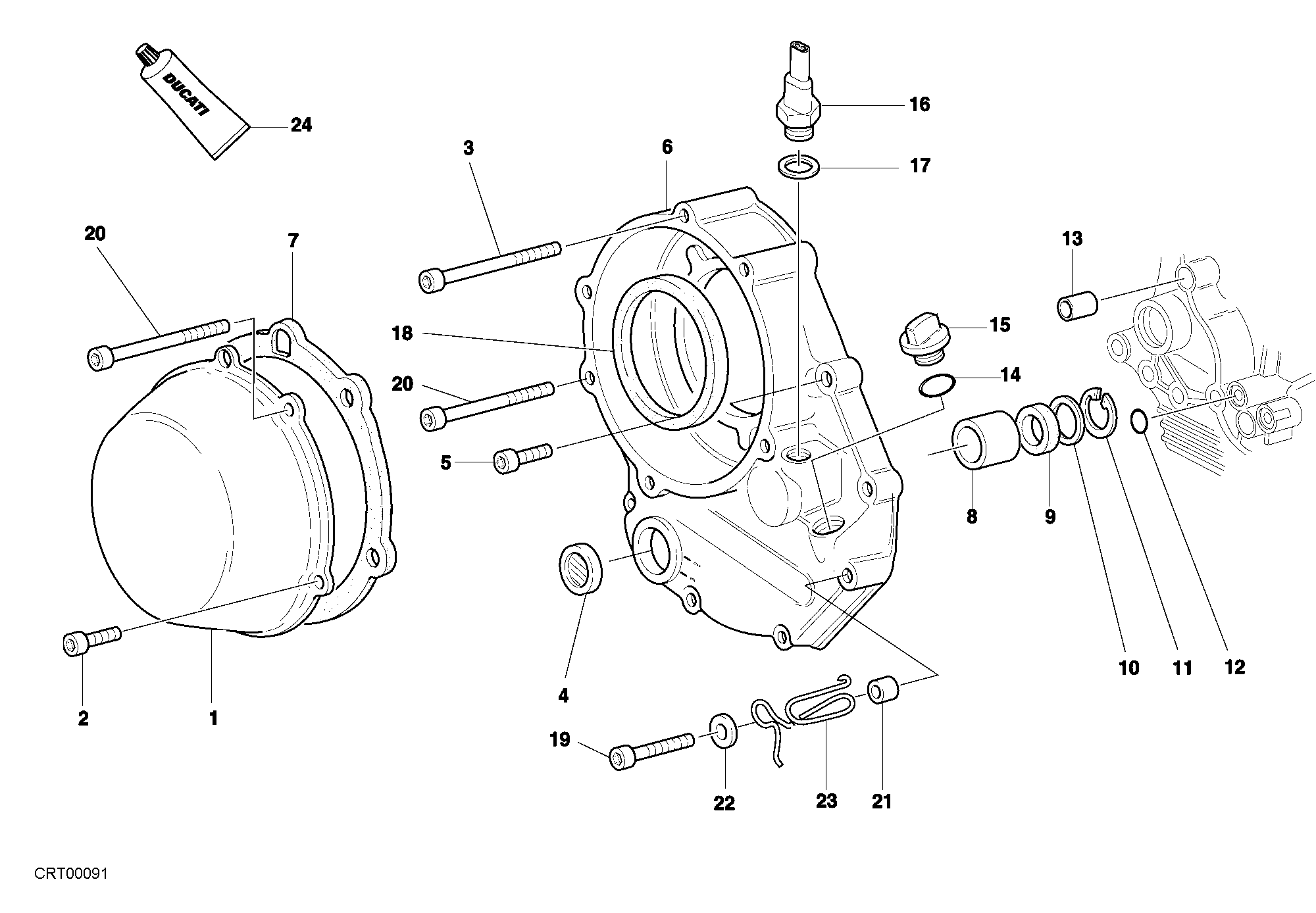

25 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 24310251AD | Couvercle embrayage extérieur | 1 |
| 2 | 60N102509 | Vis tête hexagonale creuse M6X20 | 2 |
| 3 | 77150782B | Vis M6X65 | 1 |
| 4 | 25440011A | Hubolt niveau huile | 1 |
| 5 | 60N102510 | Vis tête hexagonale creuse M6X25 | 5 |
| 6 | 24320391A | Couvercle embrayage | 1 |
| 7 | 78810521A | Garniture couvercle embrayage | 1 |
| 8 | 066549680 | Douille | 1 |
| 9 | 937842030 | Bague D'Etancheite | 1 |
| 10 | 85210081A | Rondelle de butée 0,5 mm | 1 |
| 11 | 735033075 | Circlip | 1 |
| 12 | 938270114 | Joint torique | 1 |
| 13 | 040049240 | Goujon de référence | 1 |
| 14 | 938232082 | Joint torique | 1 |
| 15 | 89310051A | Bouchon remplacement huile | 1 |
| 16 | 53940301A | Bulbe de pression D'Huile | 1 |
| 17 | 42020010A | Joint en cuivre 11.9X8.2X2 | 1 |
| 17 | 85211951A | Joint 10,5X17X2 | 1 |
| 18 | 93040341A | Bague D'Etancheite 75X95X12 | 1 |
| 19 | 77150722B | Vis | 1 |
| 20 | 41760759A | Vis | 3 |
| 21 | 067549540 | Entretoise | 1 |
| 22 | 85211761A | Rondelle 6.4X12.5X1.6 | 1 |
| 23 | 88110301A | Passe-Cable | 1 |
| 24 | 942470014 | Colle liquide | 1 |
