Pincez pour zoomer · touchez une pièce

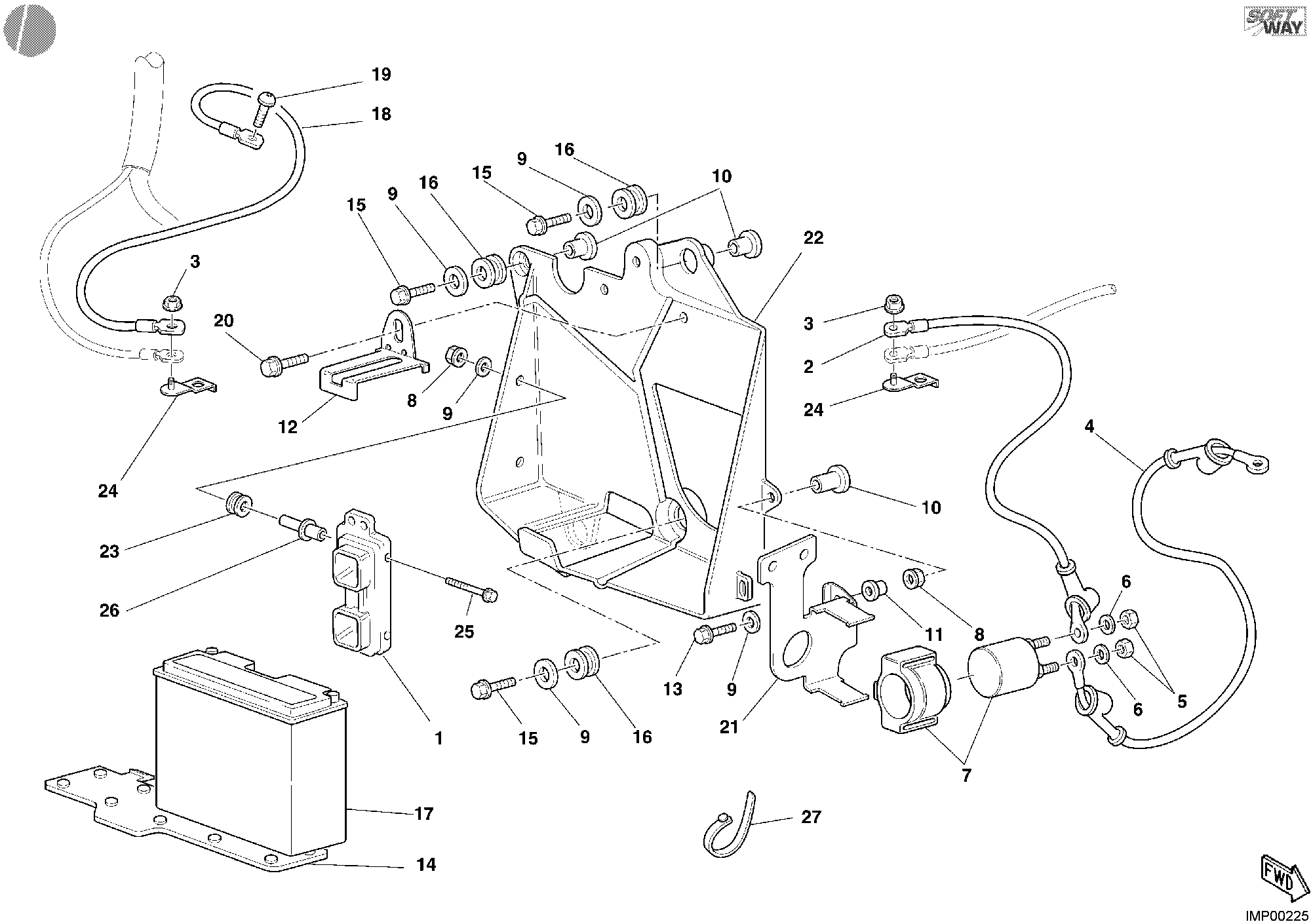

28 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 28640981D | Centrale contrôle moteur | 1 |
| 1 | 28640981F | Centrale contrôle moteur | 1 |
| 2 | 51410411A | Cable | 1 |
| 3 | 800056443 | Écrou autobloquant M5X0,80 ch8 | 2 |
| 4 | 51410401A | Cordon moteur démarrage | 1 |
| 5 | 41790506A | Ecrou | 2 |
| 6 | 46240376A | Rondelle elastique 6Mm Din137B | 2 |
| 7 | 39740021A | Relais démarrage | 1 |
| 8 | 75050011A | Écrou autobloquant M6 H5.5 | 2 |
| 9 | 800056359 | Rondelle 16X6.4X1.5 | 5 |
| 10 | 71610221A | Entretoise | 3 |
| 11 | 71610531A | Entretoise | 1 |
| 12 | 82713301A | Plaque de retenue batterie | 1 |
| 13 | 77510381A | Vis | 1 |
| 14 | 86610311A | Tampon caoutchouc | 1 |
| 15 | 77250231A | Vis M6X20 | 3 |
| 16 | 300182 | Caoutchouc | 3 |
| 17 | 39540131B | Batterie | 1 |
| 18 | 51310082D | Cable | 1 |
| 19 | 77510622A | Vis tbei M8X10 | 1 |
| 20 | 77250251A | Vis M6X10 | 1 |
| 21 | 82712861A | Support telerupteur | 1 |
| 22 | 82911722B | Support batterie | 1 |
| 23 | 76410841A | Joint en caoutchouc Anti-Vibration | 2 |
| 24 | 82722151A | Plaquette | 2 |
| 25 | 77250211A | Vis M6X60 | 2 |
| 26 | 82111291A | Entretoise | 2 |
| 27 | 069191030 | Collier | 1 |
