Pincez pour zoomer · touchez une pièce

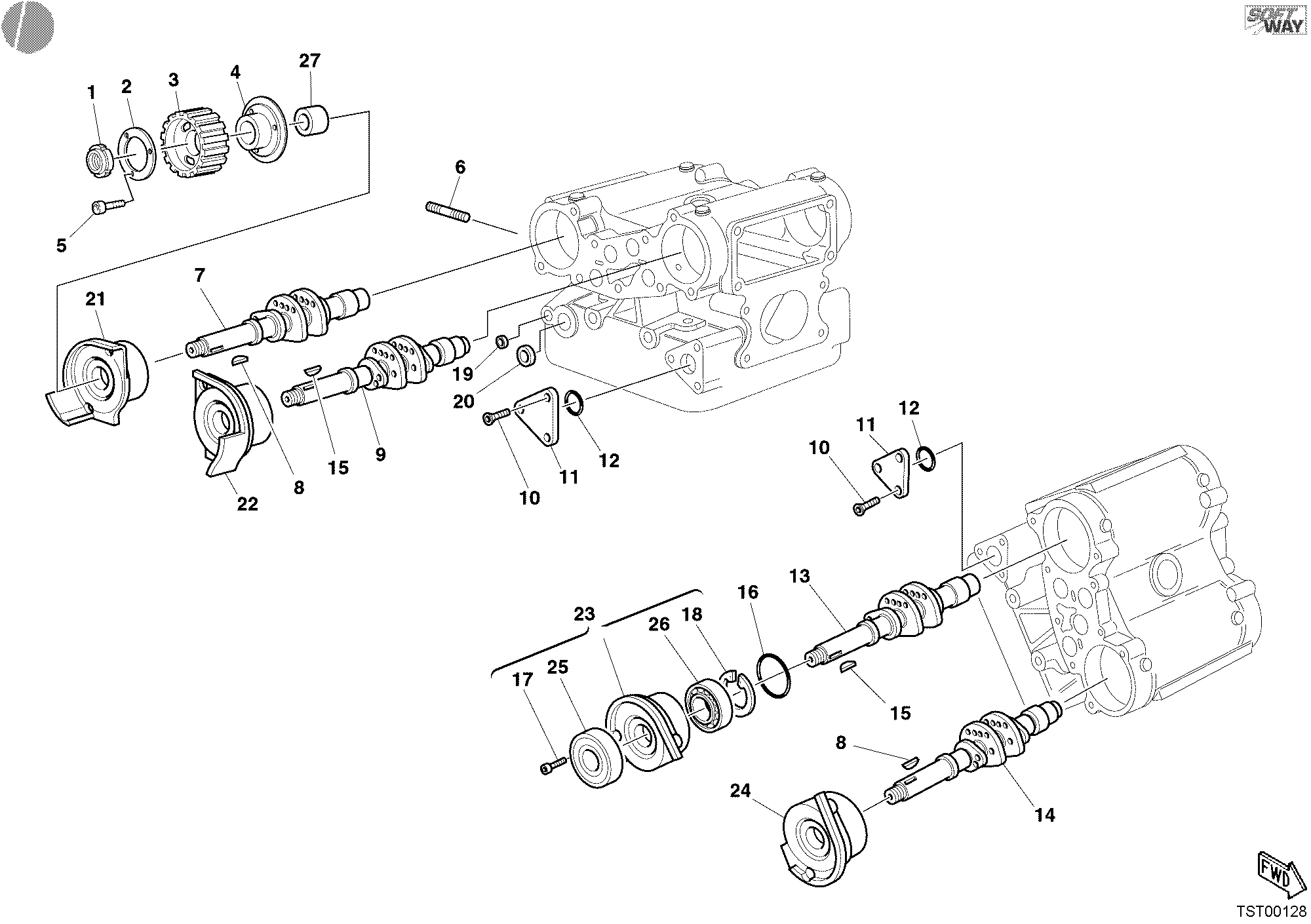

27 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 729441542 | Embout elastique | 4 |
| 2 | 85211241A | Rondelle, speciale | 4 |
| 3 | 25510141A | Poulie de distribution | 4 |
| 4 | 16010761A | Bride | 4 |
| 5 | 77150402B | Vis M5X14 | 12 |
| 6 | 76640191A | Goujon M6X16 | 6 |
| 7 | 14811561A | Arbre à cames échappement vertical | 1 |
| 8 | 741721008 | Clé woodruff 4X5 | 2 |
| 9 | 14811451A | Arbre à cames aspiration vertical | 1 |
| 10 | 77750492C | Vis | 6 |
| 11 | 24710201AB | Couvercle | 2 |
| 12 | 938232087 | Joint torique | 2 |
| 13 | 14811441A | Arbre à cames aspiration horizontal | 1 |
| 14 | 14811551A | Arbre à cames échappement horizontal | 1 |
| 15 | 68010031H | Plaquette | 2 |
| 16 | 88640011A | Joint torique | 4 |
| 17 | 60N107335 | Vis tcei M6X1.00X16 | 8 |
| 18 | 735033380 | Circlip | 4 |
| 19 | 87310041A | Bouchon | 4 |
| 20 | 87310011A | Bouchon 16 mm | 4 |
| 21 | 23520331A | Capuchon complet cte distribution arrie | 1 |
| 22 | 23520351A | Capuchon complet cte distribution avan. | 1 |
| 23 | 23520321A | Capuchon complet cte distribution arrie | 1 |
| 24 | 23520341A | Capuchon complet cte distribution avan. | 1 |
| 25 | 93040331A | Bague D'Etancheite | 4 |
| 26 | 757941542 | Roulement | 4 |
| 27 | 71310071A | Entretoise poulie | 4 |
